电机与控制电子教案 6洗衣机电动机及其控制VIP免费

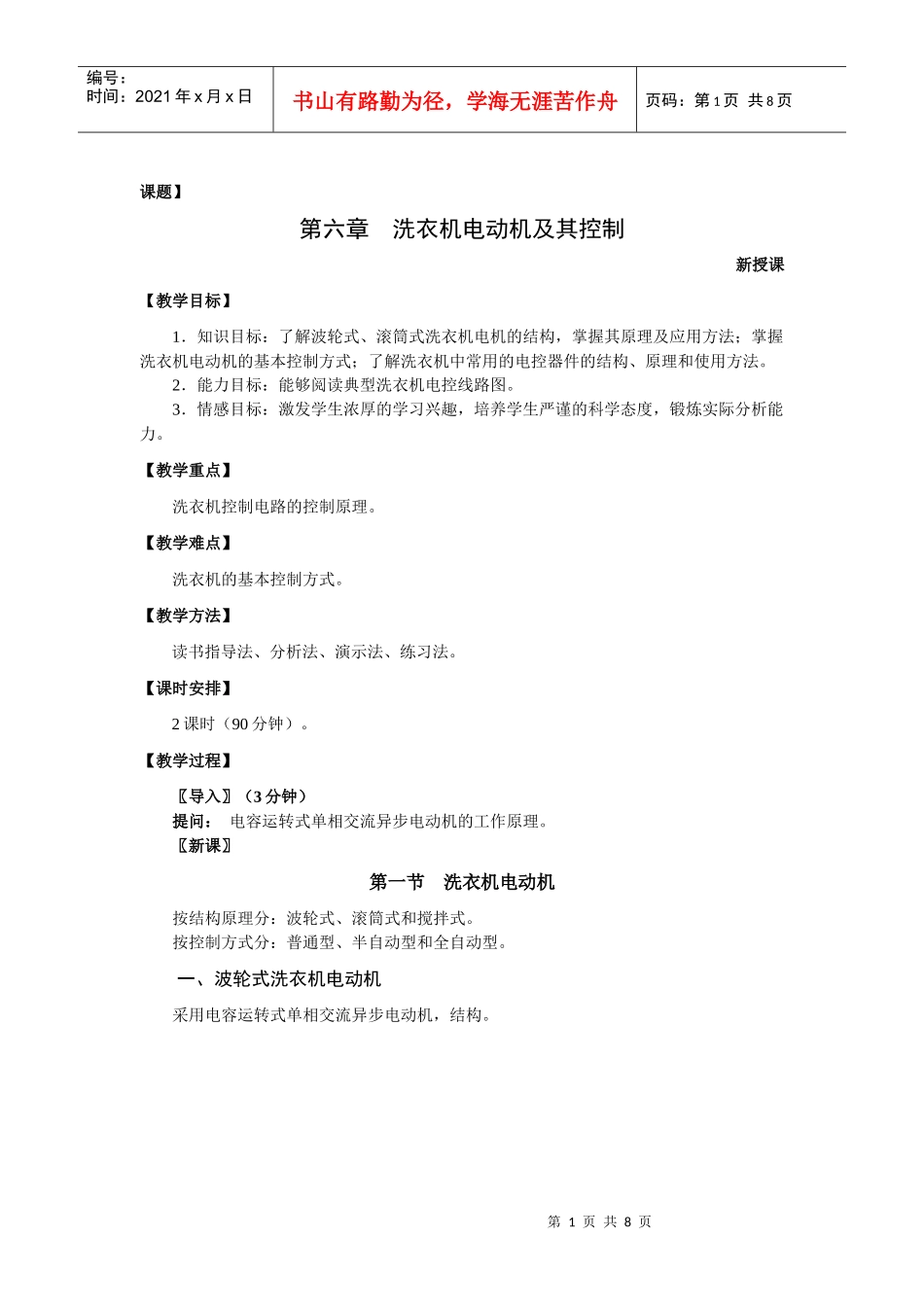

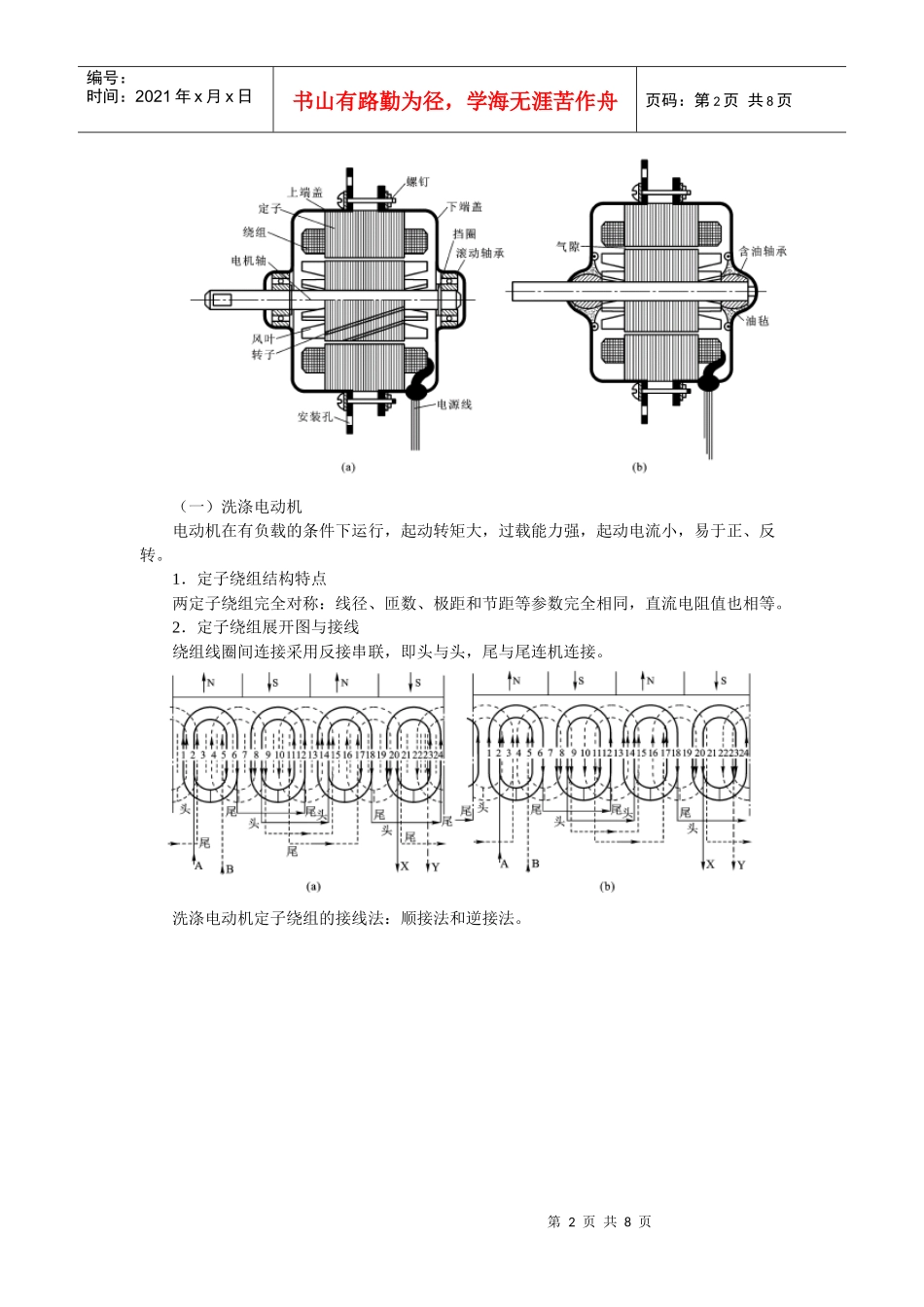

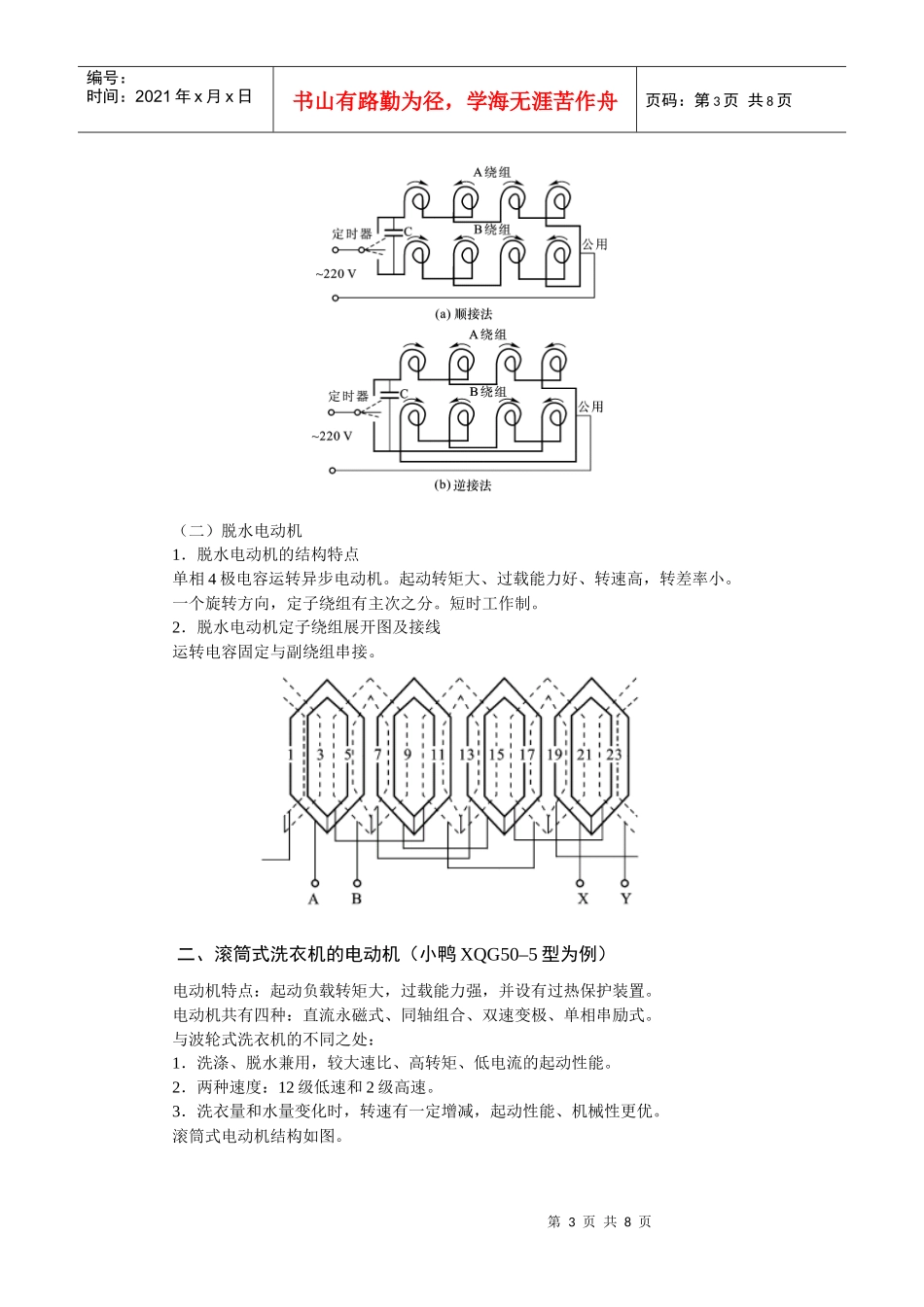

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页课题】第六章洗衣机电动机及其控制新授课【教学目标】1．知识目标：了解波轮式、滚筒式洗衣机电机的结构，掌握其原理及应用方法；掌握洗衣机电动机的基本控制方式；了解洗衣机中常用的电控器件的结构、原理和使用方法。2．能力目标：能够阅读典型洗衣机电控线路图。3．情感目标：激发学生浓厚的学习兴趣，培养学生严谨的科学态度，锻炼实际分析能力。【教学重点】洗衣机控制电路的控制原理。【教学难点】洗衣机的基本控制方式。【教学方法】读书指导法、分析法、演示法、练习法。【课时安排】2课时（90分钟）。【教学过程】〖导入〗（3分钟）提问：电容运转式单相交流异步电动机的工作原理。〖新课〗第一节洗衣机电动机按结构原理分：波轮式、滚筒式和搅拌式。按控制方式分：普通型、半自动型和全自动型。一、波轮式洗衣机电动机采用电容运转式单相交流异步电动机，结构。第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页（一）洗涤电动机电动机在有负载的条件下运行，起动转矩大，过载能力强，起动电流小，易于正、反转。1．定子绕组结构特点两定子绕组完全对称：线径、匝数、极距和节距等参数完全相同，直流电阻值也相等。2．定子绕组展开图与接线绕组线圈间连接采用反接串联，即头与头，尾与尾连机连接。洗涤电动机定子绕组的接线法：顺接法和逆接法。第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页（二）脱水电动机1．脱水电动机的结构特点单相4极电容运转异步电动机。起动转矩大、过载能力好、转速高，转差率小。一个旋转方向，定子绕组有主次之分。短时工作制。2．脱水电动机定子绕组展开图及接线运转电容固定与副绕组串接。二、滚筒式洗衣机的电动机（小鸭XQG50–5型为例）电动机特点：起动负载转矩大，过载能力强，并设有过热保护装置。电动机共有四种：直流永磁式、同轴组合、双速变极、单相串励式。与波轮式洗衣机的不同之处：1．洗涤、脱水兼用，较大速比、高转矩、低电流的起动性能。2．两种速度：12级低速和2级高速。3．洗衣量和水量变化时，转速有一定增减，起动性能、机械性更优。滚筒式电动机结构如图。第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页定子铁心采用外压式叠装工艺，转子铁心和转轴的配合采用过盈配合冷压工艺。滚筒式洗衣机双速定子绕组展开图。滚筒洗衣机电动机绕组接法原理图。另一种滚筒式洗衣机电动机采用单相串励式电动机，洗涤、脱水、烘干一体化。第二节洗衣机电动机控制电路控制电路可分为：手动、办自动和全自动。第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页一、普通波轮式双筒洗衣机电路电路组成：洗涤电路和脱水电路并联构成。分别由定时器进行控制。定时器：机械（发条）式和电动式。机械式定时器方法简单、可靠但精准度低。电动式的动力源为微型同步电动机，运行可靠、抗干扰能力强、成本低、寿命长。二、半自动洗衣机的电动机电路半自动：洗涤、漂洗、脱水任意两种功能间不用手工转换。控制方式：机械式、电动式、电子式。小天鹅XBB20-5套筒半自动洗衣机电气原理图。第6页共8页第5页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共8页电控部件：程控器、洗涤选择开关、排水电磁阀、门开关等，其控制方式由发条定时器控制。单程序操作及电路工作过程：1．洗涤：程控器旋至洗涤位置，按下标准键或轻柔键，电流通路。L→1→2→11→7→12→电动机→N2．排水：程控器旋至排水位置，按下排水键。电流通路L→1→3→10→14→YV→N3．脱水：程控器旋至脱水位置，按下脱水键，盖上桶盖，使门开关闭合。电流通路L→1→3→10→14→YV→N6→4→5→电动机→N三、全自动洗衣机电路全自动：注水、洗涤、漂洗、排水、脱水全过程由控制器自动完成。单缸、套筒和滚筒式。小鸭——圣吉奥TEMA832型全自动滚筒式洗衣机电路。工作过程：（1）进...
