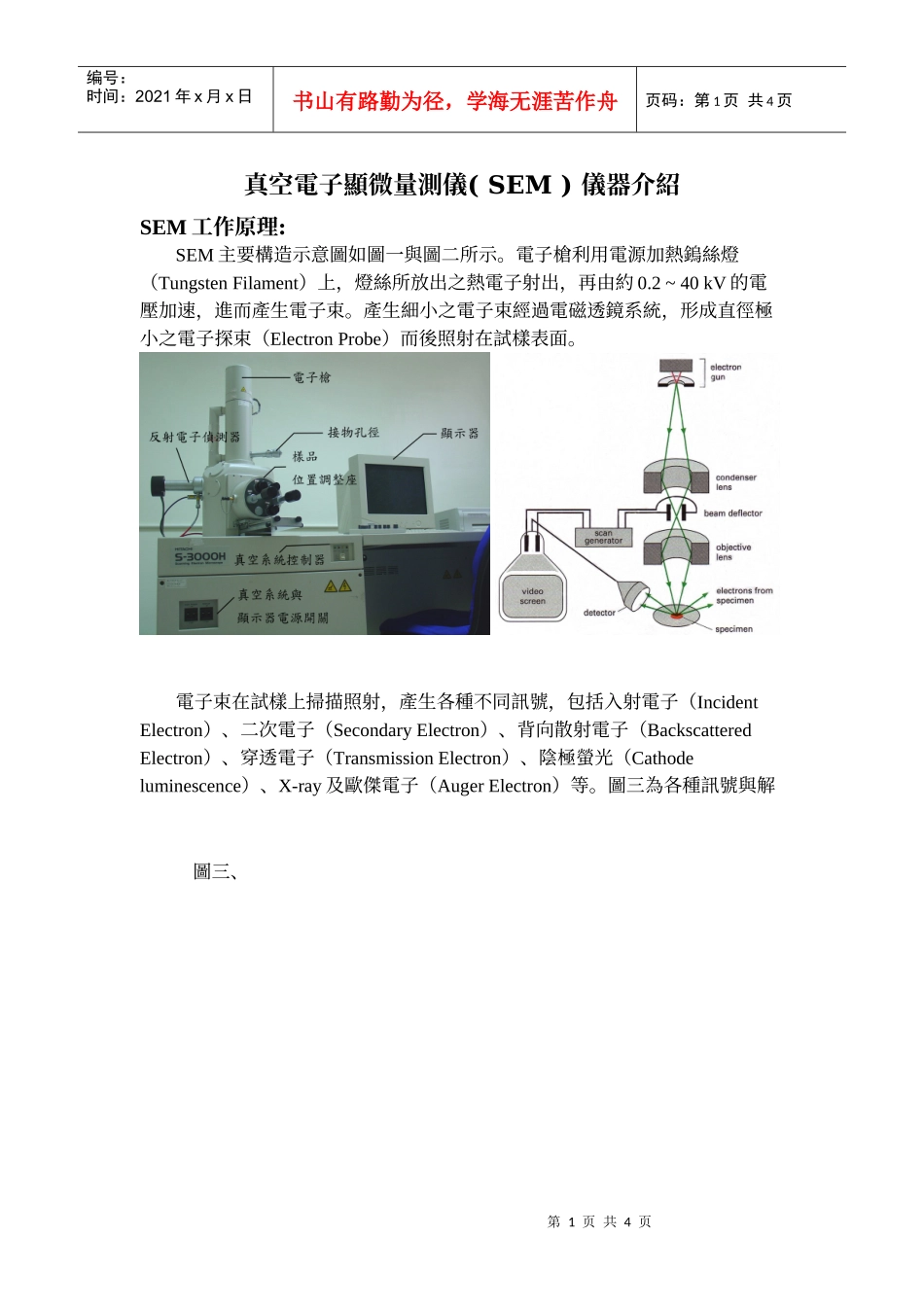

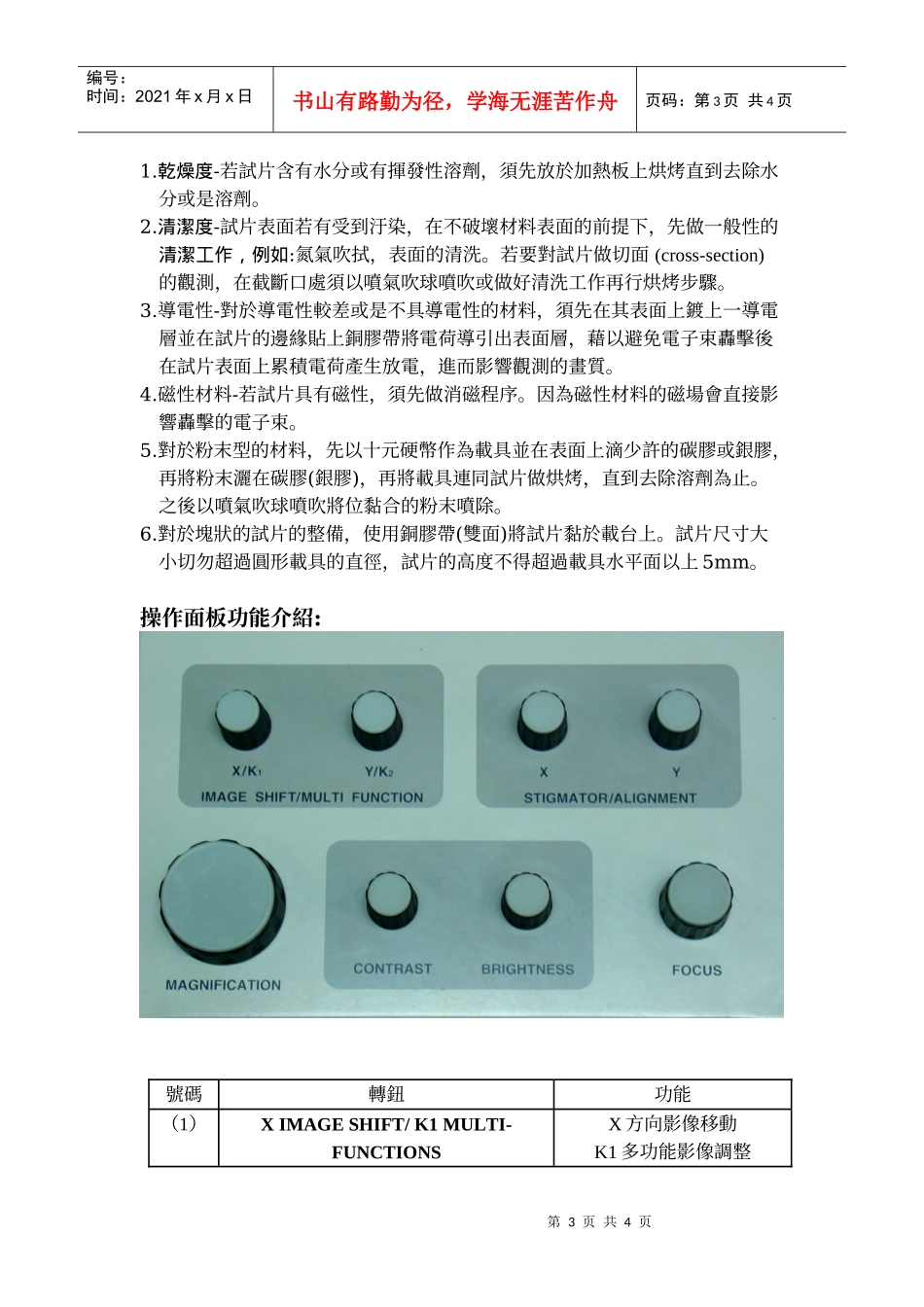

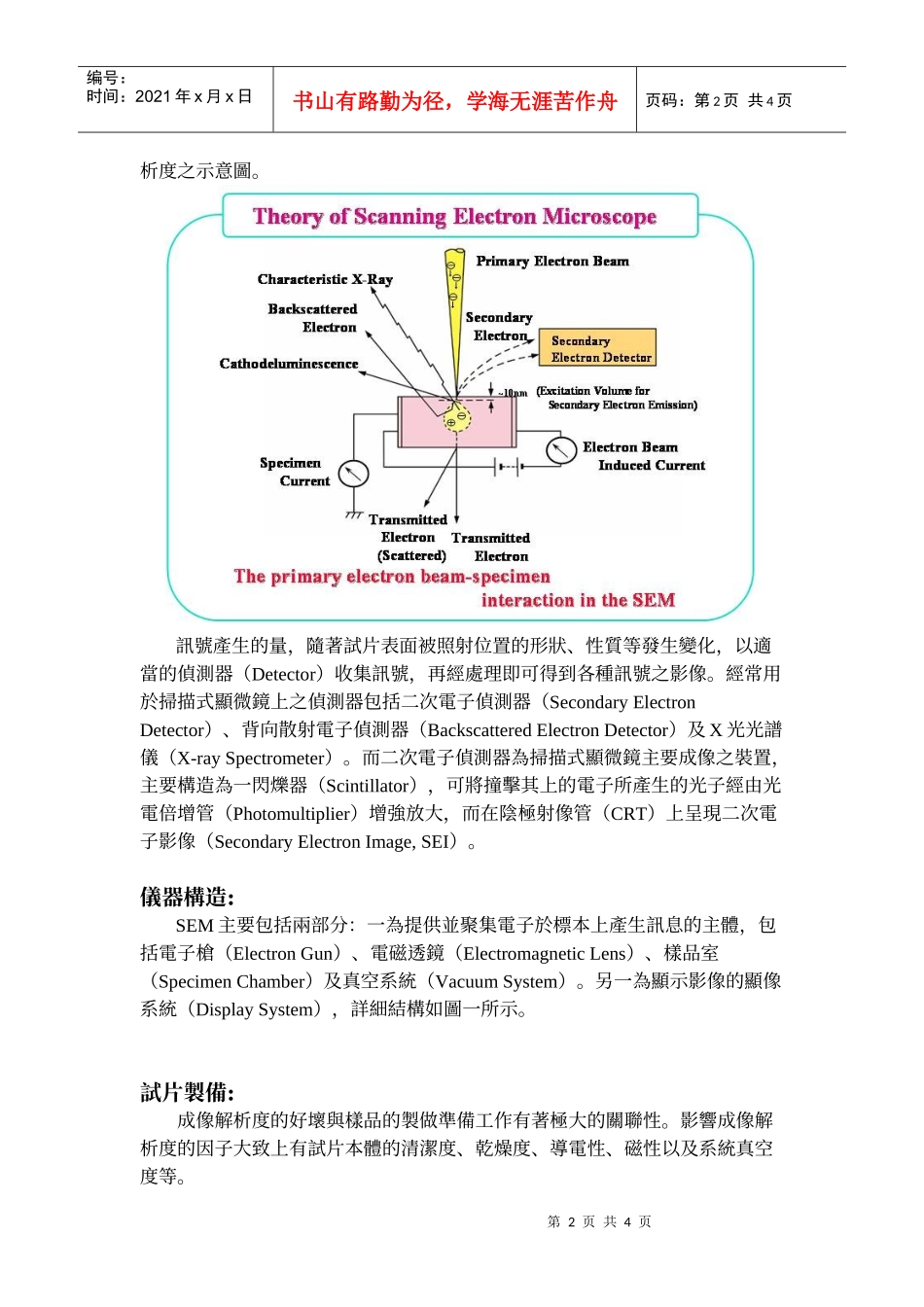

第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共4页真空電子顯微量測儀(SEM)儀器介紹SEM工作原理:SEM主要構造示意圖如圖一與圖二所示。電子槍利用電源加熱鎢絲燈（TungstenFilament）上，燈絲所放出之熱電子射出，再由約0.2~40kV的電壓加速，進而產生電子束。產生細小之電子束經過電磁透鏡系統，形成直徑極小之電子探束（ElectronProbe）而後照射在試樣表面。電子束在試樣上掃描照射，產生各種不同訊號，包括入射電子（IncidentElectron）、二次電子（SecondaryElectron）、背向散射電子（BackscatteredElectron）、穿透電子（TransmissionElectron）、陰極螢光（Cathodeluminescence）、X-ray及歐傑電子（AugerElectron）等。圖三為各種訊號與解圖一、圖二、圖三、第2页共4页第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共4页析度之示意圖。訊號產生的量，隨著試片表面被照射位置的形狀、性質等發生變化，以適當的偵測器（Detector）收集訊號，再經處理即可得到各種訊號之影像。經常用於掃描式顯微鏡上之偵測器包括二次電子偵測器（SecondaryElectronDetector）、背向散射電子偵測器（BackscatteredElectronDetector）及X光光譜儀（X-raySpectrometer）。而二次電子偵測器為掃描式顯微鏡主要成像之裝置，主要構造為一閃爍器（Scintillator），可將撞擊其上的電子所產生的光子經由光電倍增管（Photomultiplier）增強放大，而在陰極射像管（CRT）上呈現二次電子影像（SecondaryElectronImage,SEI）。儀器構造:SEM主要包括兩部分：一為提供並聚集電子於標本上產生訊息的主體，包括電子槍（ElectronGun）、電磁透鏡（ElectromagneticLens）、樣品室（SpecimenChamber）及真空系統（VacuumSystem）。另一為顯示影像的顯像系統（DisplaySystem），詳細結構如圖一所示。試片製備:成像解析度的好壞與樣品的製做準備工作有著極大的關聯性。影響成像解析度的因子大致上有試片本體的清潔度、乾燥度、導電性、磁性以及系統真空度等。第3页共4页第2页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共4页1.乾燥度-若試片含有水分或有揮發性溶劑，須先放於加熱板上烘烤直到去除水分或是溶劑。2.清潔度-試片表面若有受到汙染，在不破壞材料表面的前提下，先做一般性的清潔工作，例如:氮氣吹拭，表面的清洗。若要對試片做切面(cross-section)的觀測，在截斷口處須以噴氣吹球噴吹或做好清洗工作再行烘烤步驟。3.導電性-對於導電性較差或是不具導電性的材料，須先在其表面上鍍上一導電層並在試片的邊緣貼上銅膠帶將電荷導引出表面層，藉以避免電子束轟擊後在試片表面上累積電荷產生放電，進而影響觀測的畫質。4.磁性材料-若試片具有磁性，須先做消磁程序。因為磁性材料的磁場會直接影響轟擊的電子束。5.對於粉末型的材料，先以十元硬幣作為載具並在表面上滴少許的碳膠或銀膠，再將粉末灑在碳膠(銀膠)，再將載具連同試片做烘烤，直到去除溶劑為止。之後以噴氣吹球噴吹將位黏合的粉末噴除。6.對於塊狀的試片的整備，使用銅膠帶(雙面)將試片黏於載台上。試片尺寸大小切勿超過圓形載具的直徑，試片的高度不得超過載具水平面以上5mm。操作面板功能介紹:號碼轉鈕功能（1）XIMAGESHIFT/K1MULTI-FUNCTIONSX方向影像移動K1多功能影像調整(1)(2)(3)(4)(5)(6)(7)(8)第4页共4页第3页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共4页（X影像移動/K1多功能鈕）（2）YIMAGESHIFT/K2MULTI-FUNCTIONS（Y影像移動/K2多功能鈕）Y方向影像移動K2多功能影像調整（3）XSTIGMATOR/ALIGNMENT（X像差調整鈕/軸調整）X方向影像像差調整電子束軸調整（4）YSTIGMATOR/ALIGNMENT（Y像差調整鈕/軸調整）Y方向影像像差調整電子束軸調整（5）MAGNIFICATION（倍率鈕）影像縮小放大（6）CONTRAST（對比鈕）影像對比度調整（7）BRIGHTNESS（明暗度鈕）影像明暗度調整（8）FOCUS（聚焦鈕）影像焦距調整操作視窗簡介:
