电气控制与PLC模拟考试试卷(十一)VIP专享VIP免费

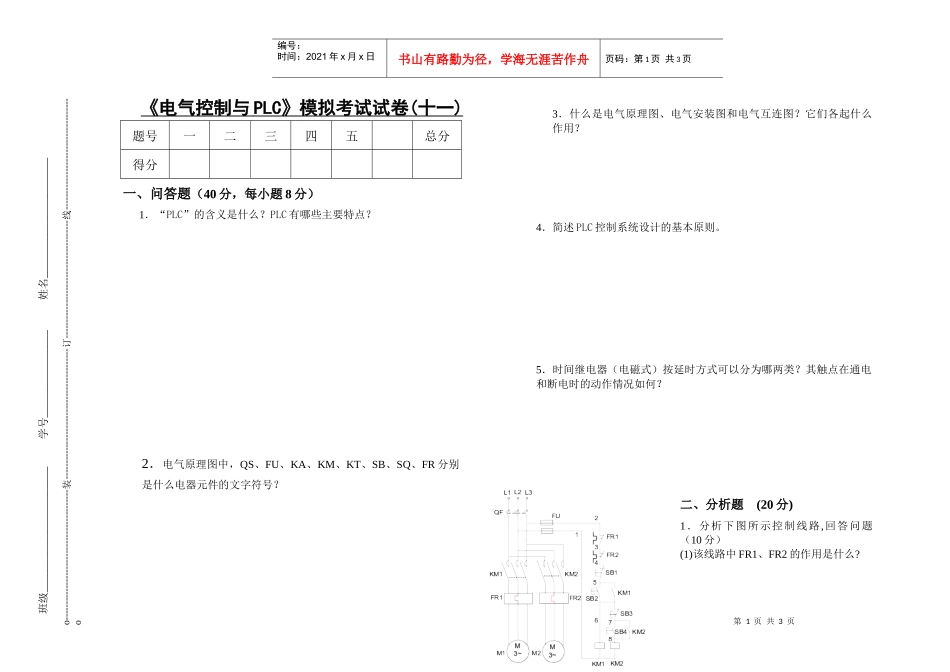

第1页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共3页《电气控制与PLC》模拟考试试卷(十一)题号一二三四五总分得分一、问答题（40分，每小题8分）1．“PLC”的含义是什么？PLC有哪些主要特点？2．电气原理图中，QS、FU、KA、KM、KT、SB、SQ、FR分别是什么电器元件的文字符号？3．什么是电气原理图、电气安装图和电气互连图？它们各起什么作用？4．简述PLC控制系统设计的基本原则。5．时间继电器（电磁式）按延时方式可以分为哪两类？其触点在通电和断电时的动作情况如何？二、分析题(20分)1．分析下图所示控制线路,回答问题（10分）(1)该线路中FR1、FR2的作用是什么?班级_______________________学号________________姓名______________________o-----------------------------------------装-----------------------------------------订-------------------------------------线-----------------------------------o第2页共3页第1页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共3页(2)该线路中触点KM1(5-6)的作用有哪些?(3)该线路电动机M2是长动还是点动?并进行过程分析？2．将指令表转化为梯形图(10分)ST/X1OR/X2ST/Y0AN/Y3ST/Y2ANX4ORSORX0ANSOR/X3OTY4三、设计题（40分）1．试用时间继电器、接触器等设计一个电动机循环正反转控制线路。（10分）2．编制下图所示时序图的PLC程序(Y1对Y0进行二分频)。(8分)第3页共3页第2页共3页正程逆程电机BA编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共3页3．设计一个运料小车控制电路，控制要求如下：1)小车起动后，前进到A地：到A地后停2分钟等待装料，然后自动走向B；到B地后停2分钟等待卸料，然后自动走向A；然后做以上往复运动。2)有过载和短路保护。3)小车可停在任意位置。（12分）4．利用PLC实现8个指示灯从右到左循环依次闪亮的控制程序，每个指示灯闪亮时间为5秒。设指示灯从左到右由Y7～Y0来控制。(10分)
