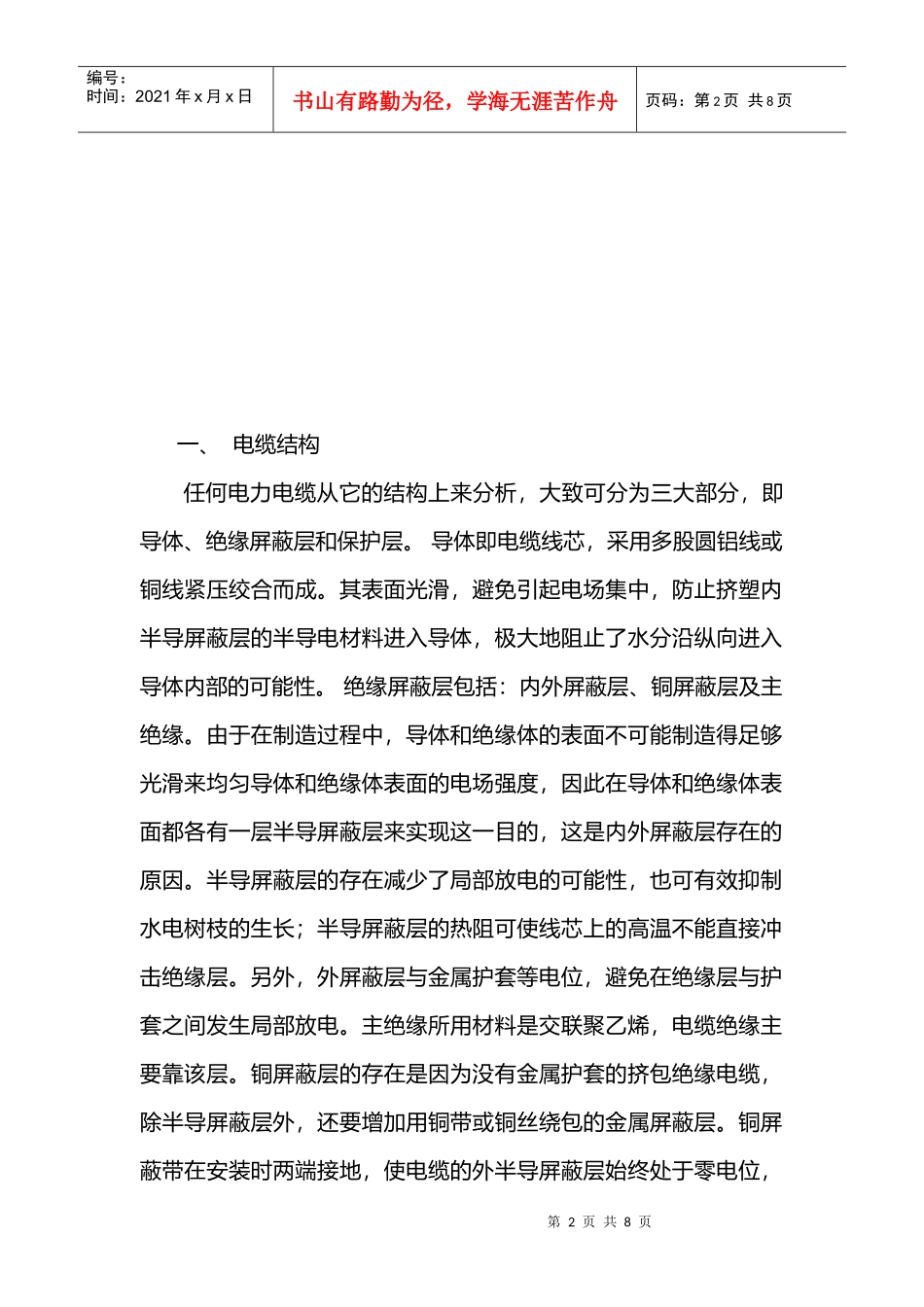

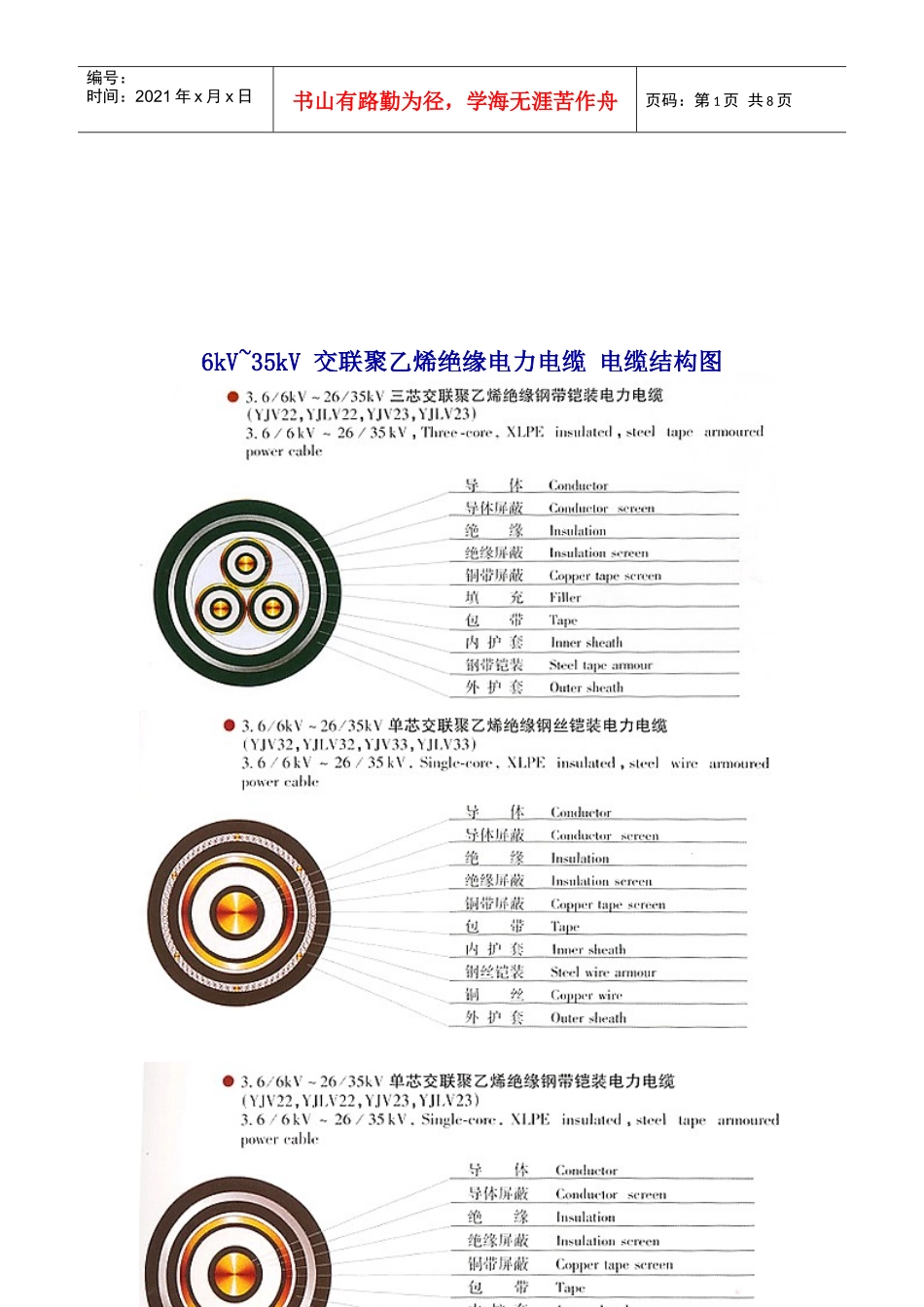

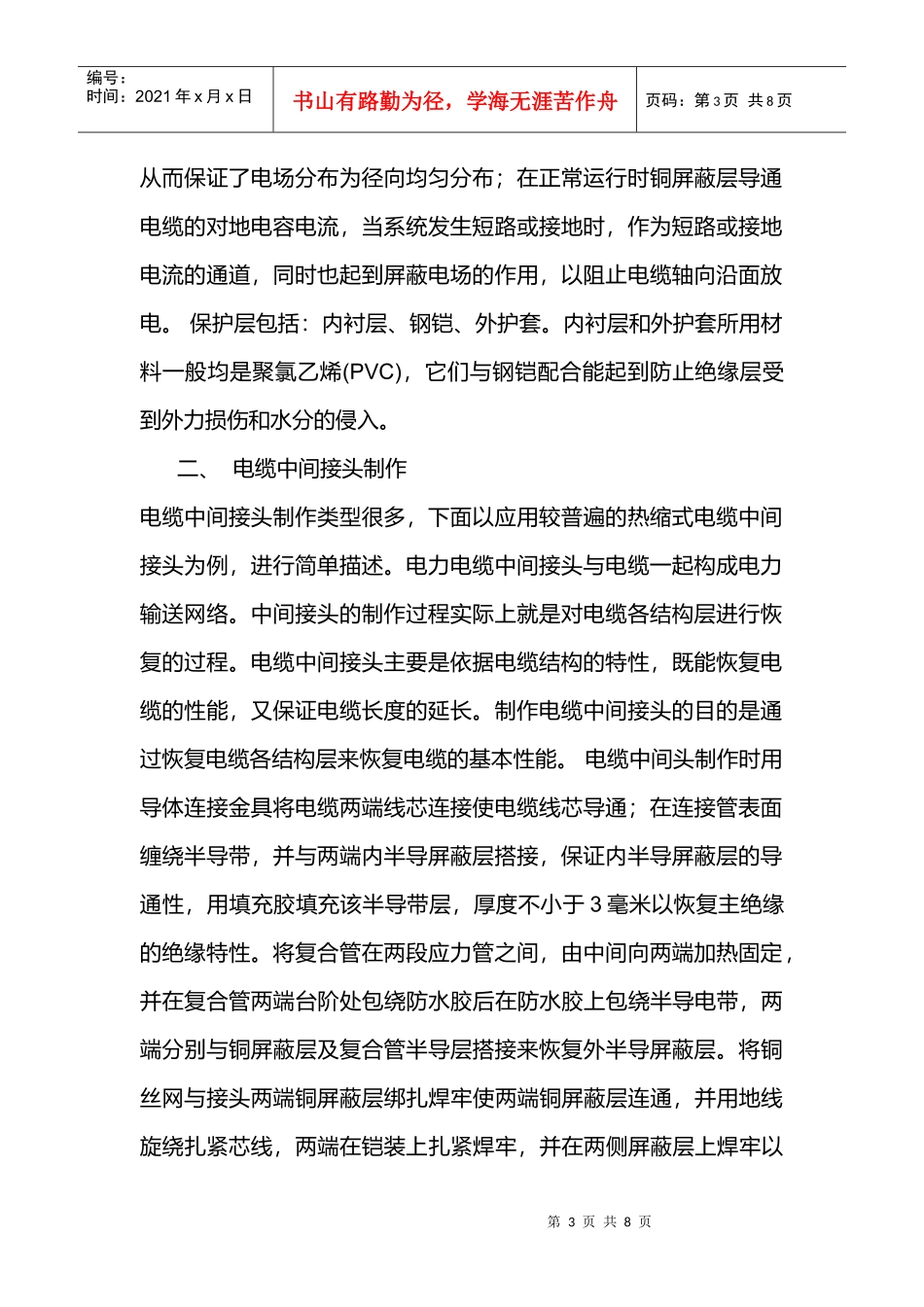

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页6kV~35kV交联聚乙烯绝缘电力电缆电缆结构图第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页一、电缆结构任何电力电缆从它的结构上来分析，大致可分为三大部分，即导体、绝缘屏蔽层和保护层。导体即电缆线芯，采用多股圆铝线或铜线紧压绞合而成。其表面光滑，避免引起电场集中，防止挤塑内半导屏蔽层的半导电材料进入导体，极大地阻止了水分沿纵向进入导体内部的可能性。绝缘屏蔽层包括：内外屏蔽层、铜屏蔽层及主绝缘。由于在制造过程中，导体和绝缘体的表面不可能制造得足够光滑来均匀导体和绝缘体表面的电场强度，因此在导体和绝缘体表面都各有一层半导屏蔽层来实现这一目的，这是内外屏蔽层存在的原因。半导屏蔽层的存在减少了局部放电的可能性，也可有效抑制水电树枝的生长；半导屏蔽层的热阻可使线芯上的高温不能直接冲击绝缘层。另外，外屏蔽层与金属护套等电位，避免在绝缘层与护套之间发生局部放电。主绝缘所用材料是交联聚乙烯，电缆绝缘主要靠该层。铜屏蔽层的存在是因为没有金属护套的挤包绝缘电缆，除半导屏蔽层外，还要增加用铜带或铜丝绕包的金属屏蔽层。铜屏蔽带在安装时两端接地，使电缆的外半导屏蔽层始终处于零电位，第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页从而保证了电场分布为径向均匀分布；在正常运行时铜屏蔽层导通电缆的对地电容电流，当系统发生短路或接地时，作为短路或接地电流的通道，同时也起到屏蔽电场的作用，以阻止电缆轴向沿面放电。保护层包括：内衬层、钢铠、外护套。内衬层和外护套所用材料一般均是聚氯乙烯(PVC)，它们与钢铠配合能起到防止绝缘层受到外力损伤和水分的侵入。二、电缆中间接头制作电缆中间接头制作类型很多，下面以应用较普遍的热缩式电缆中间接头为例，进行简单描述。电力电缆中间接头与电缆一起构成电力输送网络。中间接头的制作过程实际上就是对电缆各结构层进行恢复的过程。电缆中间接头主要是依据电缆结构的特性，既能恢复电缆的性能，又保证电缆长度的延长。制作电缆中间接头的目的是通过恢复电缆各结构层来恢复电缆的基本性能。电缆中间头制作时用导体连接金具将电缆两端线芯连接使电缆线芯导通；在连接管表面缠绕半导带，并与两端内半导屏蔽层搭接，保证内半导屏蔽层的导通性，用填充胶填充该半导带层，厚度不小于3毫米以恢复主绝缘的绝缘特性。将复合管在两段应力管之间，由中间向两端加热固定，并在复合管两端台阶处包绕防水胶后在防水胶上包绕半导电带，两端分别与铜屏蔽层及复合管半导层搭接来恢复外半导屏蔽层。将铜丝网与接头两端铜屏蔽层绑扎焊牢使两端铜屏蔽层连通，并用地线旋绕扎紧芯线，两端在铠装上扎紧焊牢，并在两侧屏蔽层上焊牢以第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页恢复电缆接地(如果要求将电缆屏蔽铜带与钢带分开接地，则地线在两侧屏蔽层上扎紧焊牢后再用内护套管将电缆内护套恢复，再用钢带跨接线将两端铠装连接，然后安装热缩外护套管或金属护套管)。金属护套及密封套管安装好后，电缆的保护层就得到恢复。三、电缆中间接头制作注意事项电缆绝缘是组合绝缘的一个典型实例，它是由多种不同介质组合而成的，在不同介质的交界处和层与层、带与带的交接等处容易留有细微的气隙，成为局部放电的发源地。电缆绝缘结构复杂，不仅要注意垂直于介质层的切线场强分量的配合，还应注意平行于介质层的切线场强分量的配合。电极边缘处的沿面放电往往比介质层的击穿更容易发生。所以现场电缆中间头制作过程中应重点注意以下几个问题。1、电缆剥切要注意剥切一结构层时不能伤及其它结构层，以免对日后安全运行造成隐患。剥切时要注意：剥内衬层时不可伤及铜屏蔽；剥铜屏蔽时不可伤及外半导屏蔽层，铜屏蔽不可松带，切断处不可翘起尖角；剥外半导屏蔽层时不可伤及主绝缘；剥主绝缘时不可伤及线芯。外半导屏蔽层要倒45度角，且用细砂纸打磨；主绝缘要削铅笔头并使...
