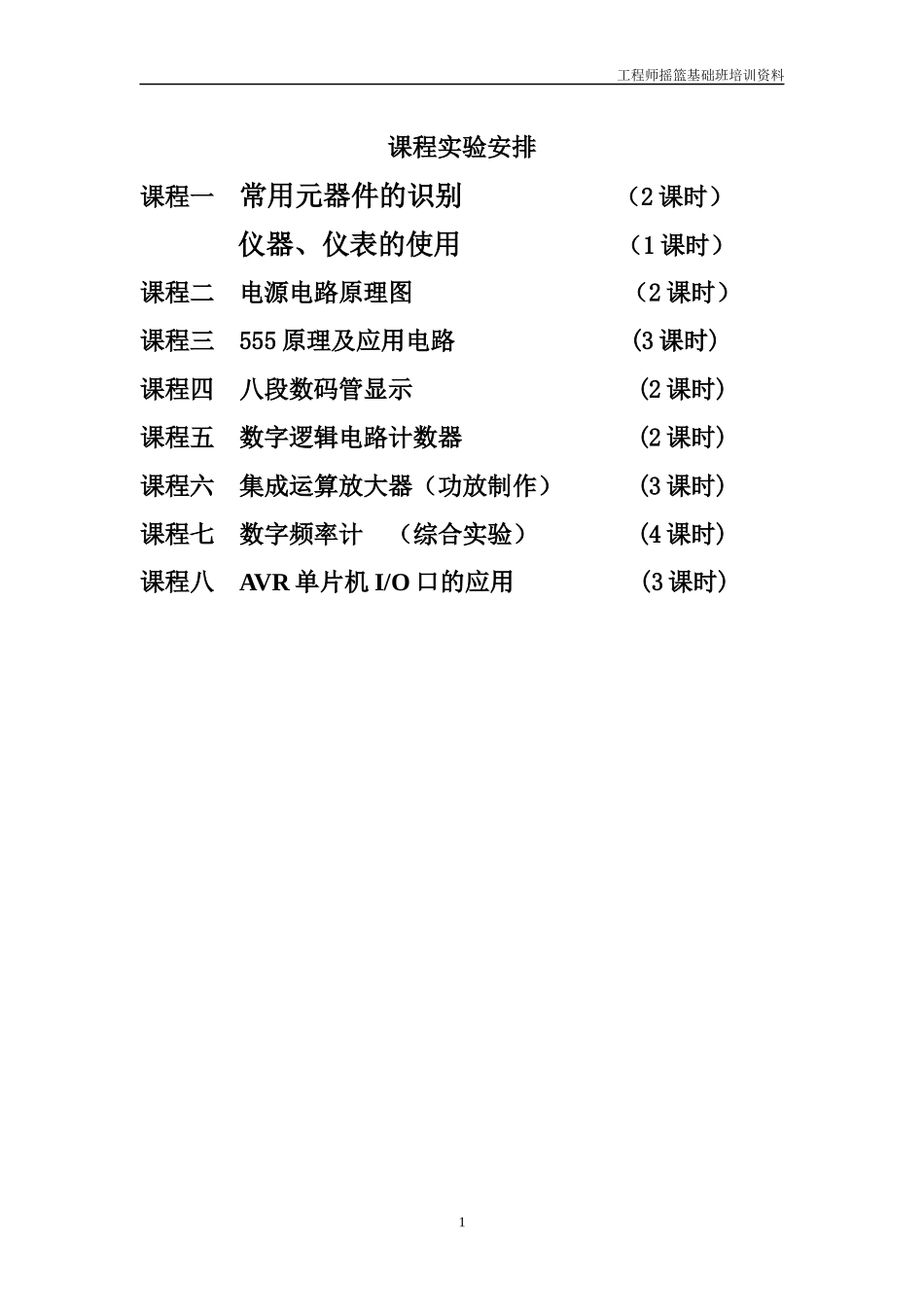

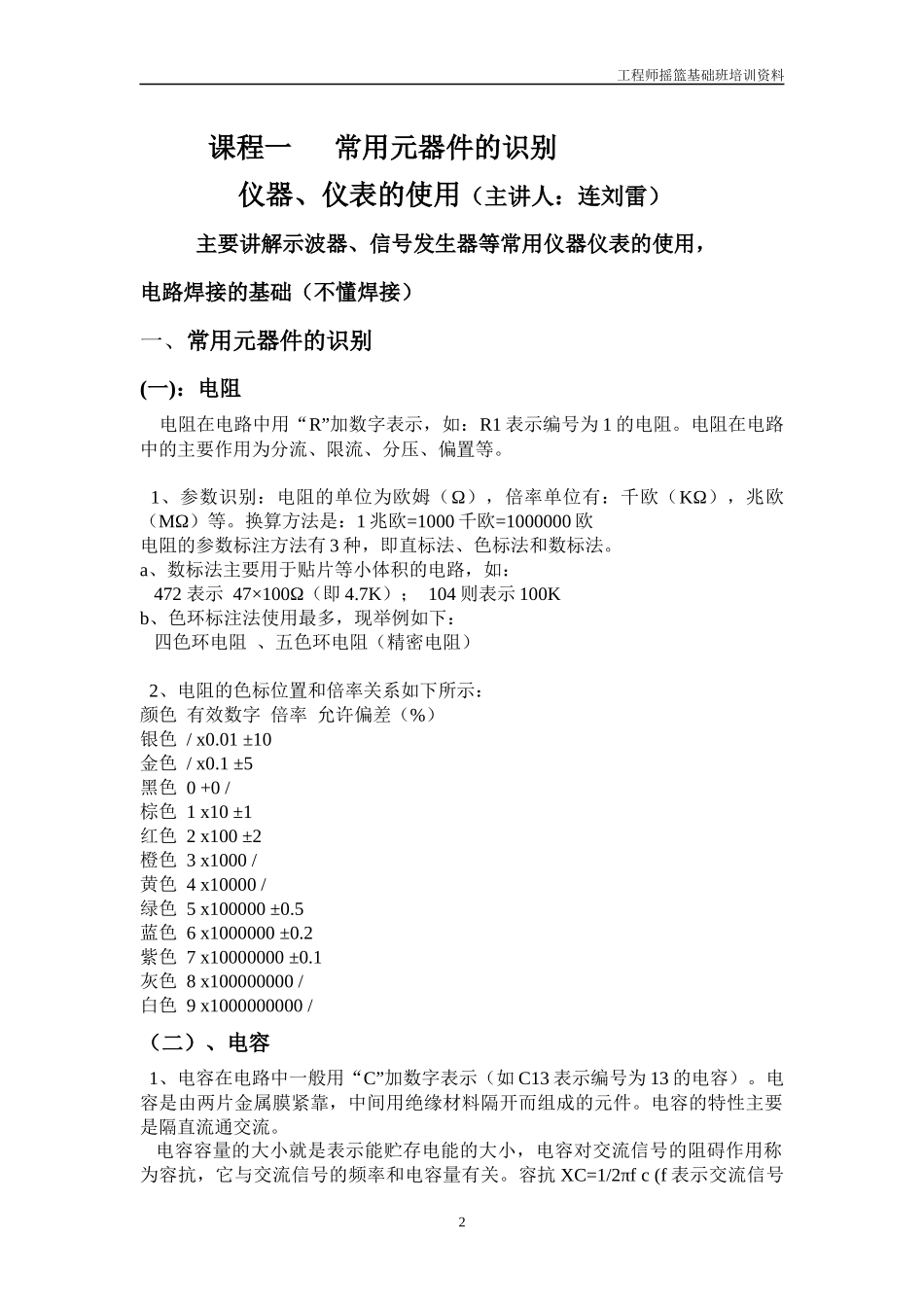

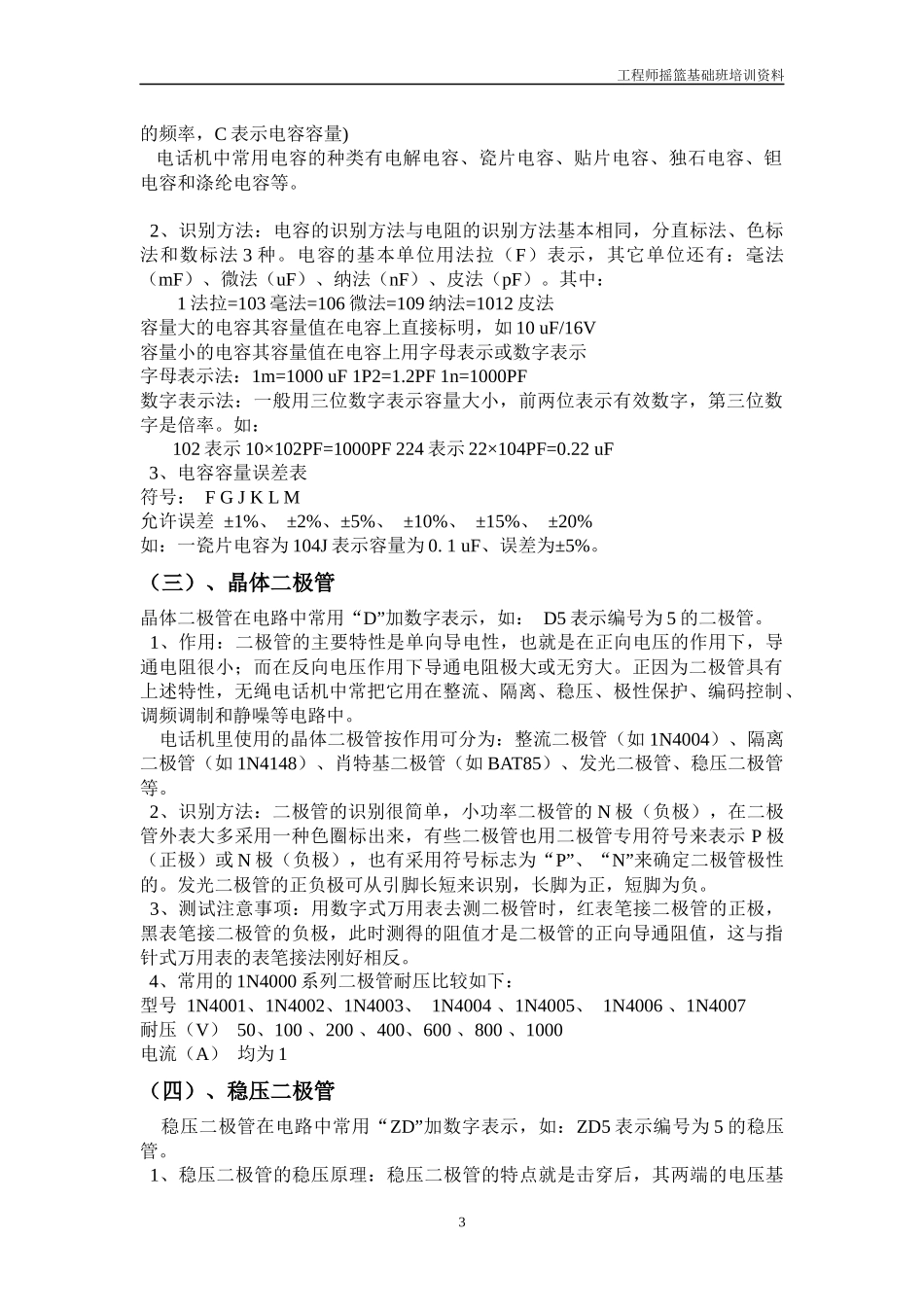

工程师摇篮基础班培训资料课程实验安排课程一常用元器件的识别（2课时）仪器、仪表的使用（1课时）课程二电源电路原理图（2课时）课程三555原理及应用电路(3课时)课程四八段数码管显示(2课时)课程五数字逻辑电路计数器(2课时)课程六集成运算放大器（功放制作）(3课时)课程七数字频率计（综合实验）(4课时)课程八AVR单片机I/O口的应用(3课时)1工程师摇篮基础班培训资料课程一常用元器件的识别仪器、仪表的使用（主讲人：连刘雷）主要讲解示波器、信号发生器等常用仪器仪表的使用，电路焊接的基础（不懂焊接）一、常用元器件的识别(一)：电阻电阻在电路中用“R”加数字表示，如：R1表示编号为1的电阻。电阻在电路中的主要作用为分流、限流、分压、偏置等。1、参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等。换算方法是：1兆欧=1000千欧=1000000欧电阻的参数标注方法有3种，即直标法、色标法和数标法。a、数标法主要用于贴片等小体积的电路，如：472表示47×100Ω（即4.7K）；104则表示100Kb、色环标注法使用最多，现举例如下：四色环电阻、五色环电阻（精密电阻）2、电阻的色标位置和倍率关系如下所示：颜色有效数字倍率允许偏差（%）银色/x0.01±10金色/x0.1±5黑色0+0/棕色1x10±1红色2x100±2橙色3x1000/黄色4x10000/绿色5x100000±0.5蓝色6x1000000±0.2紫色7x10000000±0.1灰色8x100000000/白色9x1000000000/（二）、电容1、电容在电路中一般用“C”加数字表示（如C13表示编号为13的电容）。电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。电容的特性主要是隔直流通交流。电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。容抗XC=1/2πfc(f表示交流信号2工程师摇篮基础班培训资料的频率，C表示电容容量)电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。2、识别方法：电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3种。电容的基本单位用法拉（F）表示，其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。其中：1法拉=103毫法=106微法=109纳法=1012皮法容量大的电容其容量值在电容上直接标明，如10uF/16V容量小的电容其容量值在电容上用字母表示或数字表示字母表示法：1m=1000uF1P2=1.2PF1n=1000PF数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。如：102表示10×102PF=1000PF224表示22×104PF=0.22uF3、电容容量误差表符号：FGJKLM允许误差±1%、±2%、±5%、±10%、±15%、±20%如：一瓷片电容为104J表示容量为0.1uF、误差为±5%。（三）、晶体二极管晶体二极管在电路中常用“D”加数字表示，如：D5表示编号为5的二极管。1、作用：二极管的主要特性是单向导电性，也就是在正向电压的作用下，导通电阻很小；而在反向电压作用下导通电阻极大或无穷大。正因为二极管具有上述特性，无绳电话机中常把它用在整流、隔离、稳压、极性保护、编码控制、调频调制和静噪等电路中。电话机里使用的晶体二极管按作用可分为：整流二极管（如1N4004）、隔离二极管（如1N4148）、肖特基二极管（如BAT85）、发光二极管、稳压二极管等。2、识别方法：二极管的识别很简单，小功率二极管的N极（负极），在二极管外表大多采用一种色圈标出来，有些二极管也用二极管专用符号来表示P极（正极）或N极（负极），也有采用符号标志为“P”、“N”来确定二极管极性的。发光二极管的正负极可从引脚长短来识别，长脚为正，短脚为负。3、测试注意事项：用数字式万用表去测二极管时，红表笔接二极管的正极，黑表笔接二极管的负极，此时测得的阻值才是二极管的正向导通阻值，这与指针式万用表的表笔接法刚好相反。4、常用的1N4000系列二极管耐压比较如下：型号1N4001、1N4002、1N4003、1N4004、1N4005、1N4006、1N4007耐压（V）50、100、200、400、600、800、1000电流（A）均为1（四）、稳压二极管稳压二极管在电路中常用“ZD”加数字表示，如：ZD5表示编号为5的稳压管。1、稳压二极管的稳压原理...
