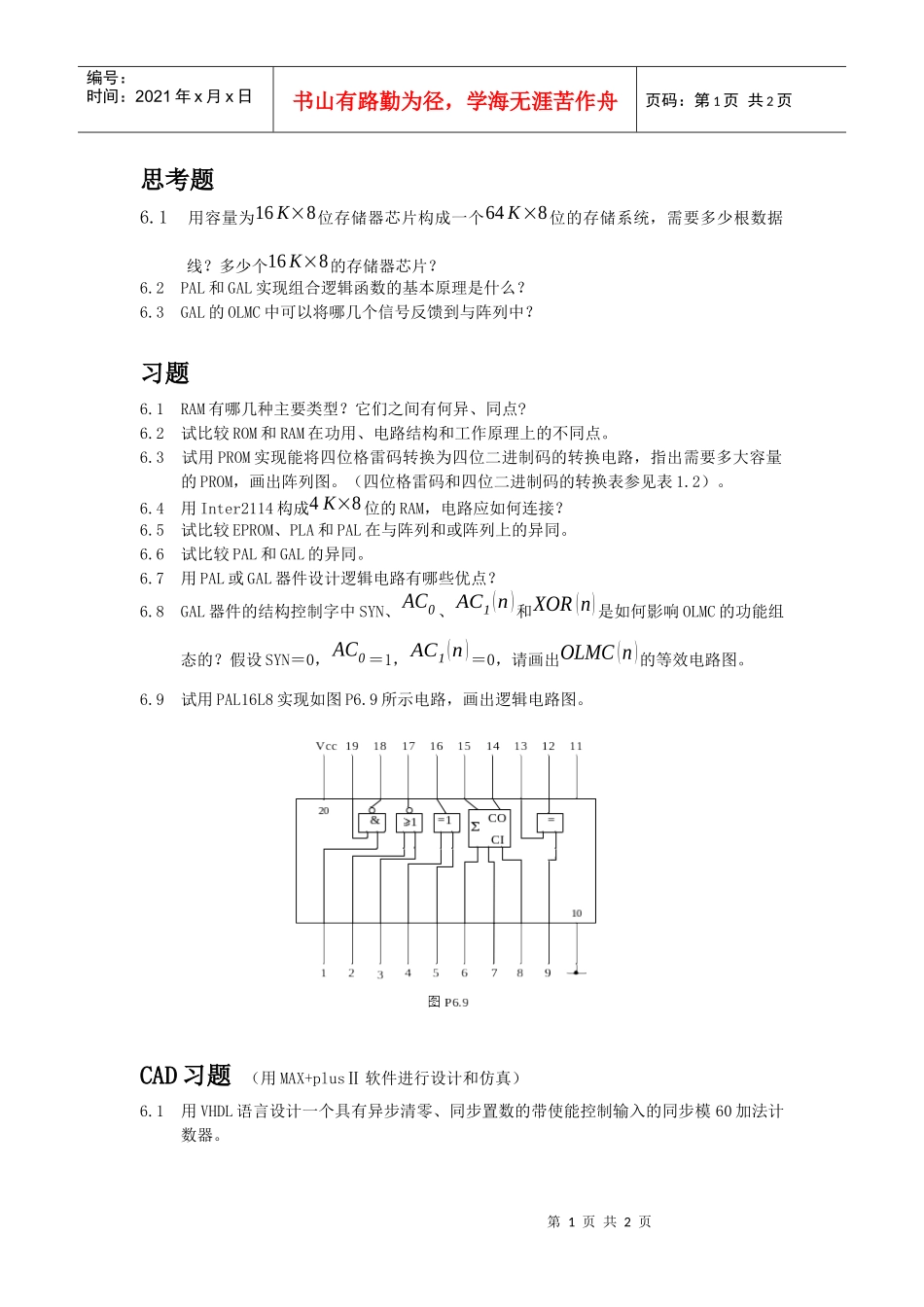

第1页共2页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共2页思考题6.1用容量为16K×8位存储器芯片构成一个64K×8位的存储系统，需要多少根数据线？多少个16K×8的存储器芯片？6.2PAL和GAL实现组合逻辑函数的基本原理是什么？6.3GAL的OLMC中可以将哪几个信号反馈到与阵列中？习题6.1RAM有哪几种主要类型？它们之间有何异、同点?6.2试比较ROM和RAM在功用、电路结构和工作原理上的不同点。6.3试用PROM实现能将四位格雷码转换为四位二进制码的转换电路，指出需要多大容量的PROM，画出阵列图。（四位格雷码和四位二进制码的转换表参见表1.2）。6.4用Inter2114构成4K×8位的RAM，电路应如何连接？6.5试比较EPROM、PLA和PAL在与阵列和或阵列上的异同。6.6试比较PAL和GAL的异同。6.7用PAL或GAL器件设计逻辑电路有哪些优点？6.8GAL器件的结构控制字中SYN、AC0、AC1(n)和XOR(n)是如何影响OLMC的功能组态的？假设SYN＝0，AC0＝1，AC1(n)＝0，请画出OLMC(n)的等效电路图。6.9试用PAL16L8实现如图P6.9所示电路，画出逻辑电路图。CAD习题（用MAX+plusⅡ软件进行设计和仿真）6.1用VHDL语言设计一个具有异步清零、同步置数的带使能控制输入的同步模60加法计数器。第2页共2页第1页共2页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共2页讨论题：试利用MAX+plusⅡ元件库中的参数设置LPM功能块LPM_ROM，采用查表法，设计一个能实现两位十进制数和两位十进制数相乘的乘法器。
