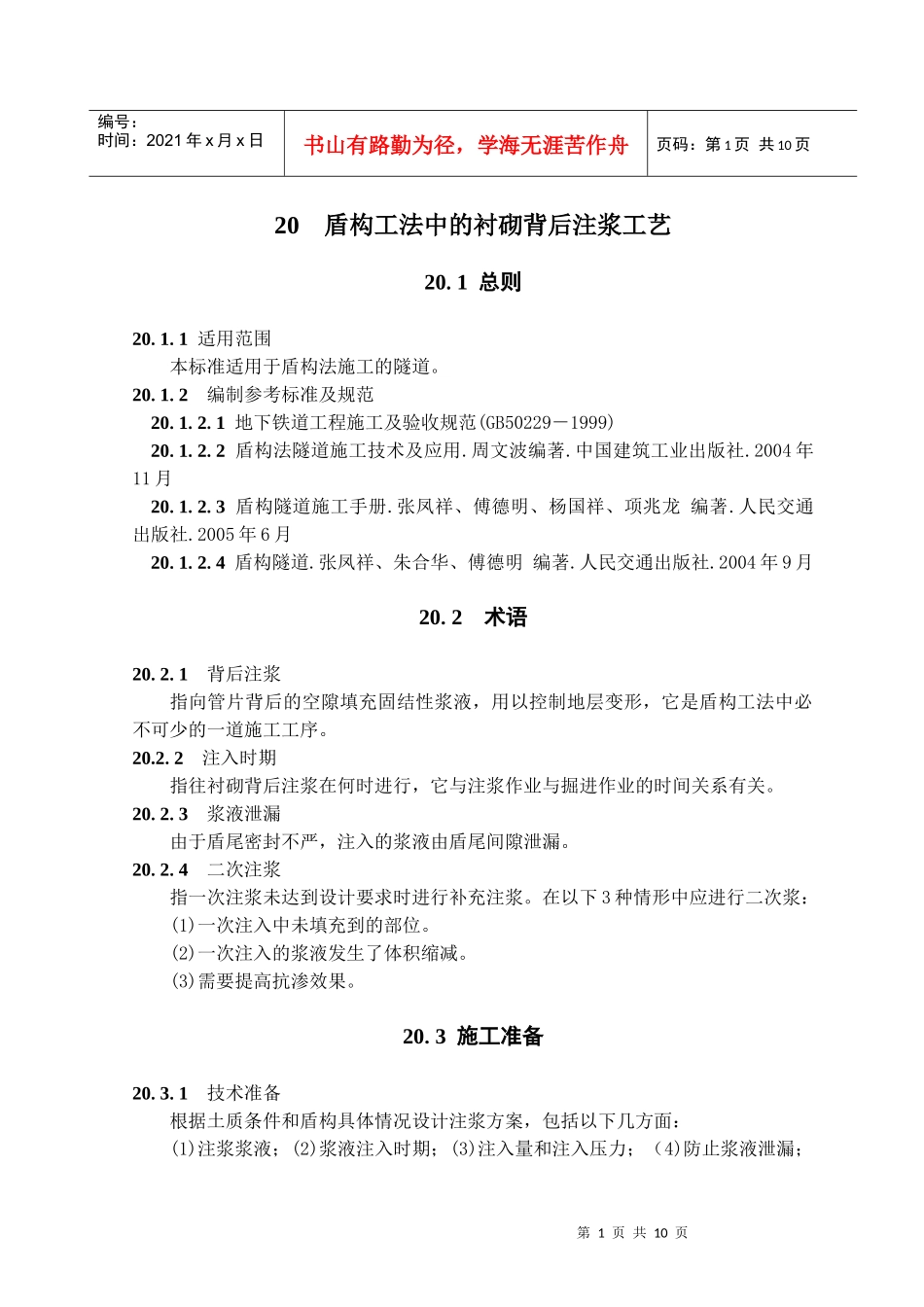

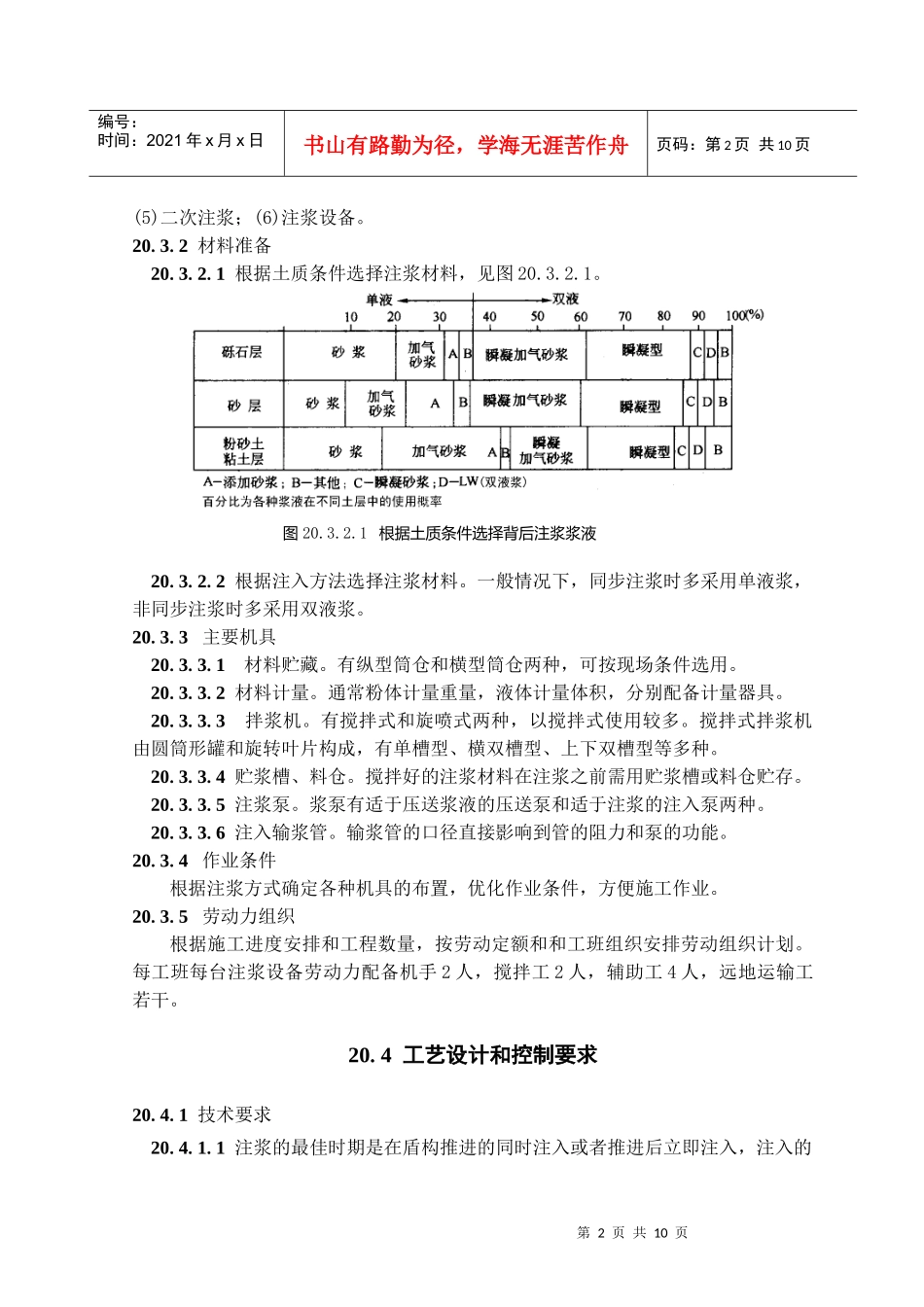

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页20盾构工法中的衬砌背后注浆工艺20.1总则20.1.1适用范围本标准适用于盾构法施工的隧道。20.1.2编制参考标准及规范20.1.2.1地下铁道工程施工及验收规范(GB50229－1999)20.1.2.2盾构法隧道施工技术及应用.周文波编著.中国建筑工业出版社.2004年11月20.1.2.3盾构隧道施工手册.张凤祥、傅德明、杨国祥、项兆龙编著.人民交通出版社.2005年6月20.1.2.4盾构隧道.张凤祥、朱合华、傅德明编著.人民交通出版社.2004年9月20.2术语20.2.1背后注浆指向管片背后的空隙填充固结性浆液，用以控制地层变形，它是盾构工法中必不可少的一道施工工序。20.2.2注入时期指往衬砌背后注浆在何时进行，它与注浆作业与掘进作业的时间关系有关。20.2.3浆液泄漏由于盾尾密封不严，注入的浆液由盾尾间隙泄漏。20.2.4二次注浆指一次注浆未达到设计要求时进行补充注浆。在以下3种情形中应进行二次浆：(1)一次注入中未填充到的部位。(2)一次注入的浆液发生了体积缩减。(3)需要提高抗渗效果。20.3施工准备20.3.1技术准备根据土质条件和盾构具体情况设计注浆方案，包括以下几方面：(1)注浆浆液；(2)浆液注入时期；(3)注入量和注入压力；（4)防止浆液泄漏；第2页共10页第1页共10页图20.3.2.1根据土质条件选择背后注浆浆液编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页(5)二次注浆；(6)注浆设备。20.3.2材料准备20.3.2.1根据土质条件选择注浆材料，见图20.3.2.1。20.3.2.2根据注入方法选择注浆材料。一般情况下，同步注浆时多采用单液浆，非同步注浆时多采用双液浆。20.3.3主要机具20.3.3.1材料贮藏。有纵型筒仓和横型筒仓两种，可按现场条件选用。20.3.3.2材料计量。通常粉体计量重量，液体计量体积，分别配备计量器具。20.3.3.3拌浆机。有搅拌式和旋喷式两种，以搅拌式使用较多。搅拌式拌浆机由圆筒形罐和旋转叶片构成，有单槽型、横双槽型、上下双槽型等多种。20.3.3.4贮浆槽、料仓。搅拌好的注浆材料在注浆之前需用贮浆槽或料仓贮存。20.3.3.5注浆泵。浆泵有适于压送浆液的压送泵和适于注浆的注入泵两种。20.3.3.6注入输浆管。输浆管的口径直接影响到管的阻力和泵的功能。20.3.4作业条件根据注浆方式确定各种机具的布置，优化作业条件，方便施工作业。20.3.5劳动力组织根据施工进度安排和工程数量，按劳动定额和和工班组织安排劳动组织计划。每工班每台注浆设备劳动力配备机手2人，搅拌工2人，辅助工4人，远地运输工若干。20.4工艺设计和控制要求20.4.1技术要求20.4.1.1注浆的最佳时期是在盾构推进的同时注入或者推进后立即注入，注入的第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页宗旨是应完全填充尾隙。20.4.1.2土质条件是确定注入工法的先决条件，对易坍塌的均粒系数小的砂质土、含粘性土少的砂、砂砾及软粘土地层，必须在尾隙产生的同时立刻进行注浆。20.4.1.3尽量减少对管片拼装的干扰是确定注入工法的重要因素，为此，对于土质坚固，尾隙能维持较长时间的地层，可不必要求同步注浆。20.4.1.4对于泥水盾构，应选用对切削泥水无影响的浆液材料。20.4.1.5对于地下水含量大的砂砾地层，应选用不易被水稀释的浆液材料。20.4.1.6制浆要求(1)必须严格遵循注浆材料的混合顺序，否则将无法达到预期效果。(2)拌和时间要连续，不能间断。(3)材料应严格按设计要求配置，杜绝使用风化固结水泥及混有杂物的砂。20.4.1.7运输要求(1)运输过程中要使用搅拌装置，保证浆液在运输过程中不出现离析现象。(2)需要运输时应使用固结延迟剂。20.4.1.8注浆要求(1)注浆前，应检测从注入孔到泵的输浆管接头的好坏。(2)注浆时，应密切观察注入孔位置的阀门和泵的工作状况；观察注浆压力和注入量。(3)在注入结束时，应注意从注入孔阀门的关闭到移动输浆管的工作顺序。(4)取下注入孔的阀门时，应装上柱塞。(5)管片出现破损、上浮等现象时不能注浆。(6)当浆液从管片外漏时，应停止注浆，待采取措施后再行注入。(7)作业结束后，作业员必须对制浆设备、泵、输送管、注入管...
