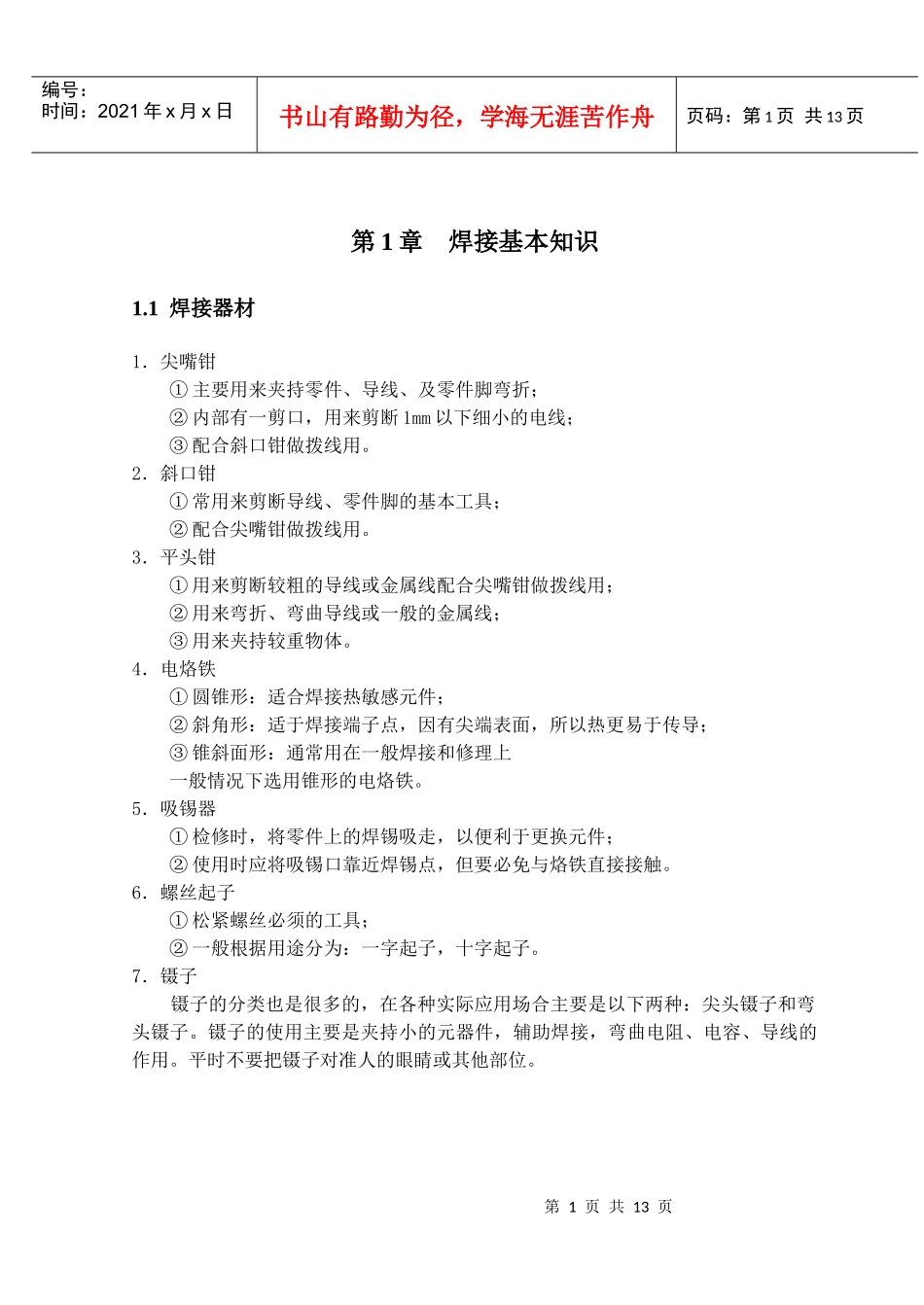

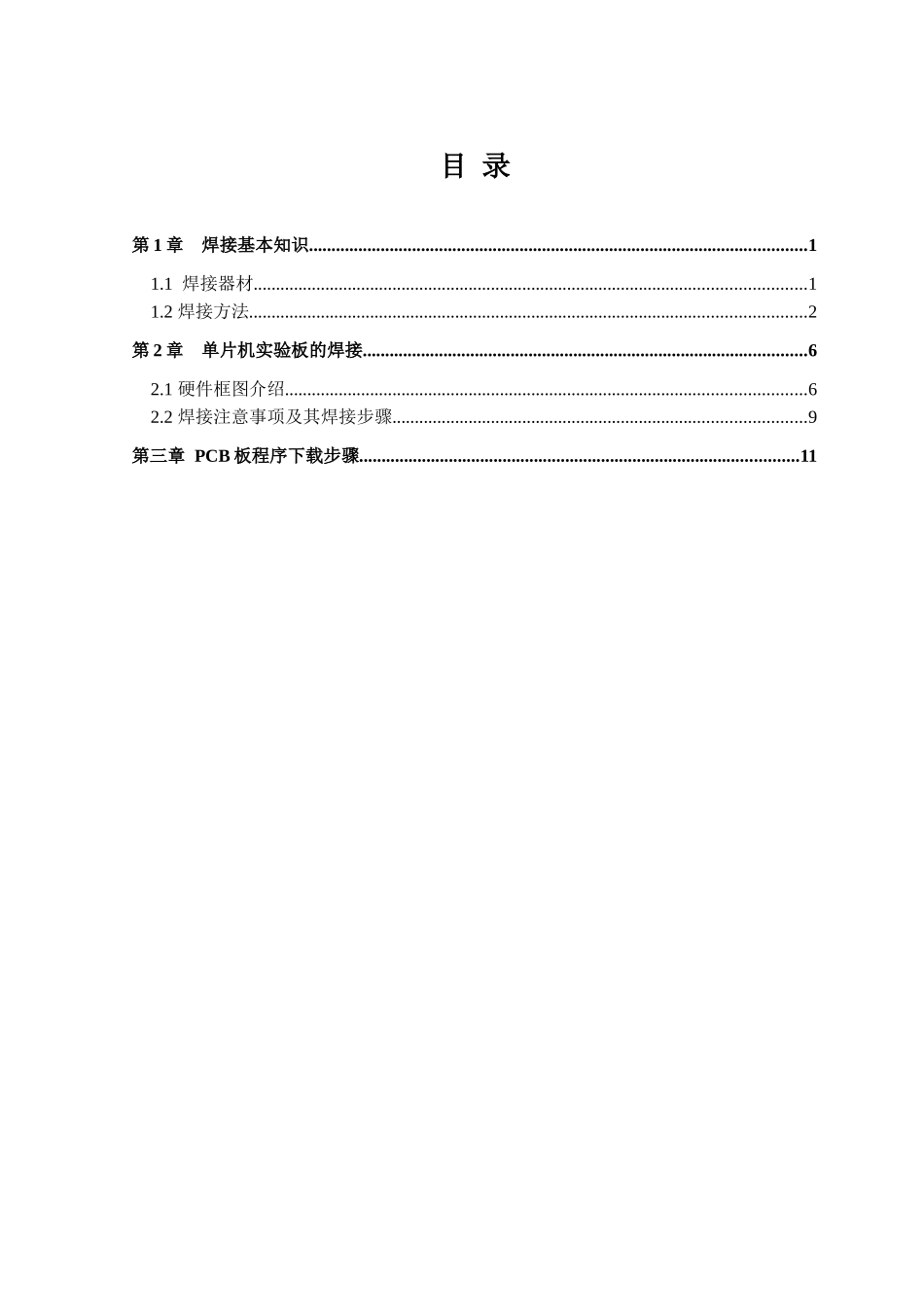

目录第1章焊接基本知识...............................................................................................................11.1焊接器材...........................................................................................................................11.2焊接方法............................................................................................................................2第2章单片机实验板的焊接...................................................................................................62.1硬件框图介绍....................................................................................................................62.2焊接注意事项及其焊接步骤............................................................................................9第三章PCB板程序下载步骤..................................................................................................11第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页第1章焊接基本知识1.1焊接器材1．尖嘴钳①主要用来夹持零件、导线、及零件脚弯折；②内部有一剪口，用来剪断1mm以下细小的电线；③配合斜口钳做拨线用。2．斜口钳①常用来剪断导线、零件脚的基本工具；②配合尖嘴钳做拨线用。3．平头钳①用来剪断较粗的导线或金属线配合尖嘴钳做拨线用；②用来弯折、弯曲导线或一般的金属线；③用来夹持较重物体。4．电烙铁①圆锥形：适合焊接热敏感元件；②斜角形：适于焊接端子点，因有尖端表面，所以热更易于传导；③锥斜面形：通常用在一般焊接和修理上一般情况下选用锥形的电烙铁。5．吸锡器①检修时，将零件上的焊锡吸走，以便利于更换元件；②使用时应将吸锡口靠近焊锡点，但要必免与烙铁直接接触。6．螺丝起子①松紧螺丝必须的工具；②一般根据用途分为：一字起子，十字起子。7．镊子镊子的分类也是很多的，在各种实际应用场合主要是以下两种：尖头镊子和弯头镊子。镊子的使用主要是夹持小的元器件，辅助焊接，弯曲电阻、电容、导线的作用。平时不要把镊子对准人的眼睛或其他部位。第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页1.2焊接方法1．焊料与焊剂的选择焊料：一般常用焊锡作焊料。它具有较好的流动性和附着性。在一定是温度、湿度及振动冲击条件下有足够的机械强度。而且具有耐腐性，使用方便的优点。焊剂：作用是除去油污，防止焊件受热氧化，增强焊锡的流动性。常用的焊剂是松香。2．焊点质量焊点的质量直接关系到整块电路板能否正常工作，也是每个操作人员要学会并掌握的基本功。质量好的焊点称标准焊点，如图2.1（a）所示，在交界处，焊锡、铜箔、元件三者较好地融合在一起。虚焊点，如图2.1（b）所示，在交界处，从表面看焊锡把引线给包住了,但焊点内部并未完全融合，焊点内部有气隙或油污等。产生虚焊点的主要原因是元件脚、印制电路板铜箔表面不清洁，或者电烙铁头温度偏低，元件脚、印制电路板铜箔与烙铁头接触表面太小导致受热太慢，温度不够，也有焊锡用量不当引起的。要避免出现虚焊，重点是搞好清洁处理。焊接时使电烙铁头与焊接元件及铜箔接触面积要尽可能大些。掌握好焊接时间，一般一个焊点约用2—3秒。焊后焊点应饱满、光亮、无裂痕、无毛刺且焊剂尚未完全挥发干。若时间长，易损坏焊接部件及元件。铜箔、元件三者较好地融合在一起。若时间短，又不能使焊接达到标准要求，焊点上的焊锡要适当，以饱满引线为宜，呈圆锥形。焊锡过多是浪费，而且容易出现焊点互相桥连现象。图1.1焊接质量3．焊接方法第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页①右手持电烙铁。左手用手或镊子夹持元件或导线。焊接前，电烙铁要充分预热。烙铁头刃面上要吃锡，即带上一定量焊锡。②将烙铁头刃面紧贴在焊点处。电烙铁与水平面大约成60°角。以便于熔化的锡从烙铁头上流...
