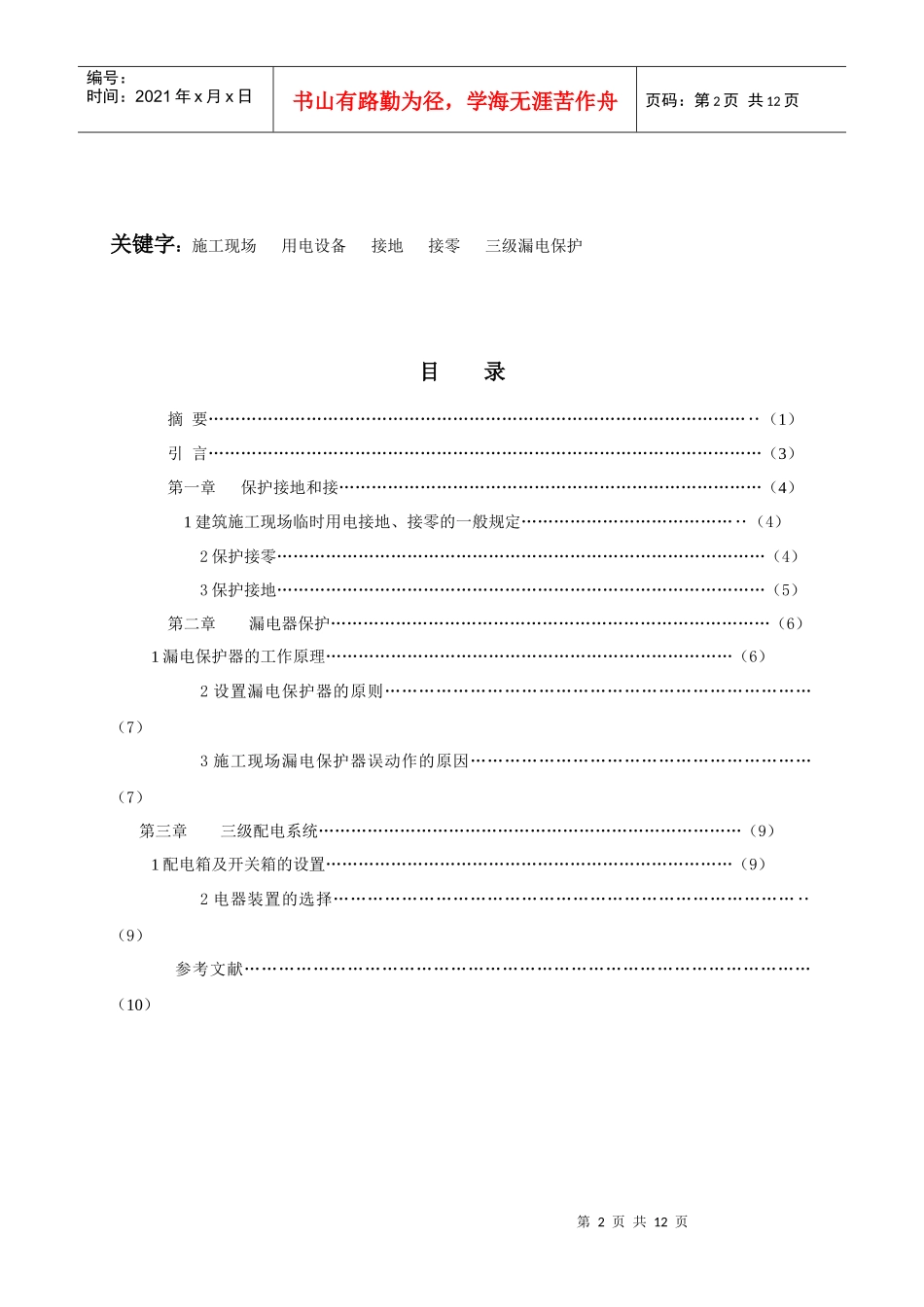

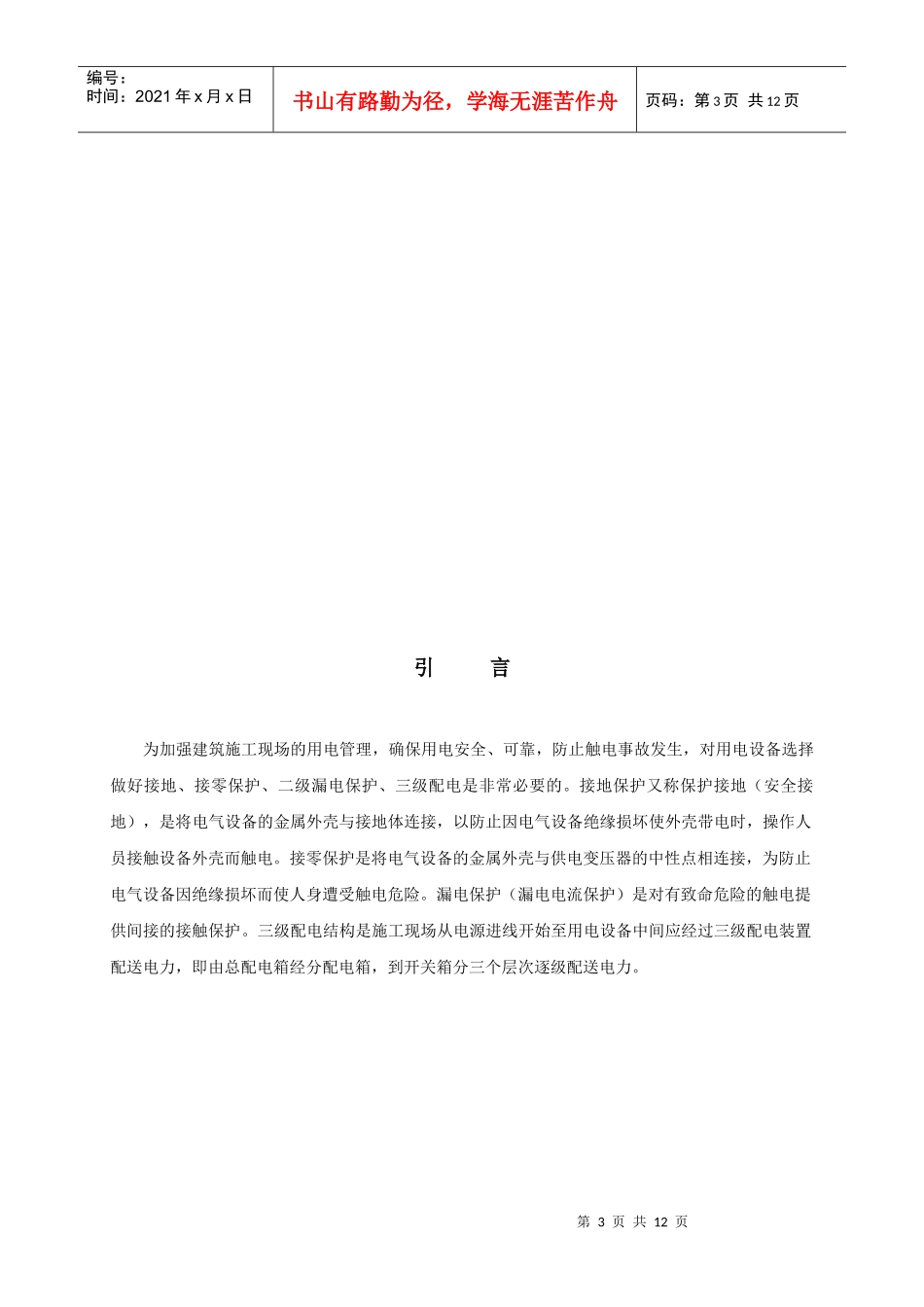

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页建筑施工现场临时用电的原则摘要为加强建筑施工现场的用电管理，保障施工现场用电安全，防止触电和电气火灾事故发生，促进建设事业发展，对施工现场临时用电设备做好接地保护、接零、二级漏电保护、三级配电是非常必要的。文章根据建筑施工现场的实际情况，重点介绍建筑施工现场临时用电的原则分别是施工现场TN—S接零保护系统、二级漏电保护系统、及三级配电系统。第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页关键字：施工现场用电设备接地接零三级漏电保护目录摘要………………………………………………………………………………………‥（1）引言…………………………………………………………………………………………（3）第一章保护接地和接……………………………………………………………………（4）1建筑施工现场临时用电接地、接零的一般规定…………………………………‥（4）2保护接零………………………………………………………………………………（4）3保护接地………………………………………………………………………………（5）第二章漏电器保护………………………………………………………………………（6）1漏电保护器的工作原理…………………………………………………………………（6）2设置漏电保护器的原则…………………………………………………………………（7）3施工现场漏电保护器误动作的原因……………………………………………………（7）第三章三级配电系统……………………………………………………………………（9）1配电箱及开关箱的设置…………………………………………………………………（9）2电器装置的选择………………………………………………………………………‥（9）参考文献………………………………………………………………………………………（10）第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页引言为加强建筑施工现场的用电管理，确保用电安全、可靠，防止触电事故发生，对用电设备选择做好接地、接零保护、二级漏电保护、三级配电是非常必要的。接地保护又称保护接地（安全接地），是将电气设备的金属外壳与接地体连接，以防止因电气设备绝缘损坏使外壳带电时，操作人员接触设备外壳而触电。接零保护是将电气设备的金属外壳与供电变压器的中性点相连接，为防止电气设备因绝缘损坏而使人身遭受触电危险。漏电保护（漏电电流保护）是对有致命危险的触电提供间接的接触保护。三级配电结构是施工现场从电源进线开始至用电设备中间应经过三级配电装置配送电力，即由总配电箱经分配电箱，到开关箱分三个层次逐级配送电力。第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页第一章保护接地和接零建筑施工现场采取何种接地与接零方式，与现场的供电方式有关。根据《施工现场临时用电安全技术规范》行业标准，建筑施工现场的供电方式采用中性点直接接地的三相五线制（TN—S）保护接零系统——电气设备的金属外壳必须与专用保护零线（PE）可靠连接；专用保护零线应由工作接地线、配电室（箱式变压器）的零线或第一级漏电保护器电源侧的零线引出。第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页1、建筑施工现场临时用电接地、接零的一般规定1.1、当施工现场与外电线路共用同一供电系统时，电气设备的接地、接零保护应与原系统保持一致。不得一部分设备做保护接零，另一部分设备做保护接地。采用TN系统做保护接零时，工作零线（N线）通过总漏电保护器，保护零线（PE线）必须由电源进线重复接地处或总漏电保护器电源侧零线处，引出形成局部TN—S接零保护系统。1.2、在TN接零保护系统中，通过总漏电保护器的工作零线与保护零线之间不得再做电气连接。1.3、在TN接零保护系统中，PE零线应单独敷设。重复接地线必须与PE线相连接，严禁与N线相连...
