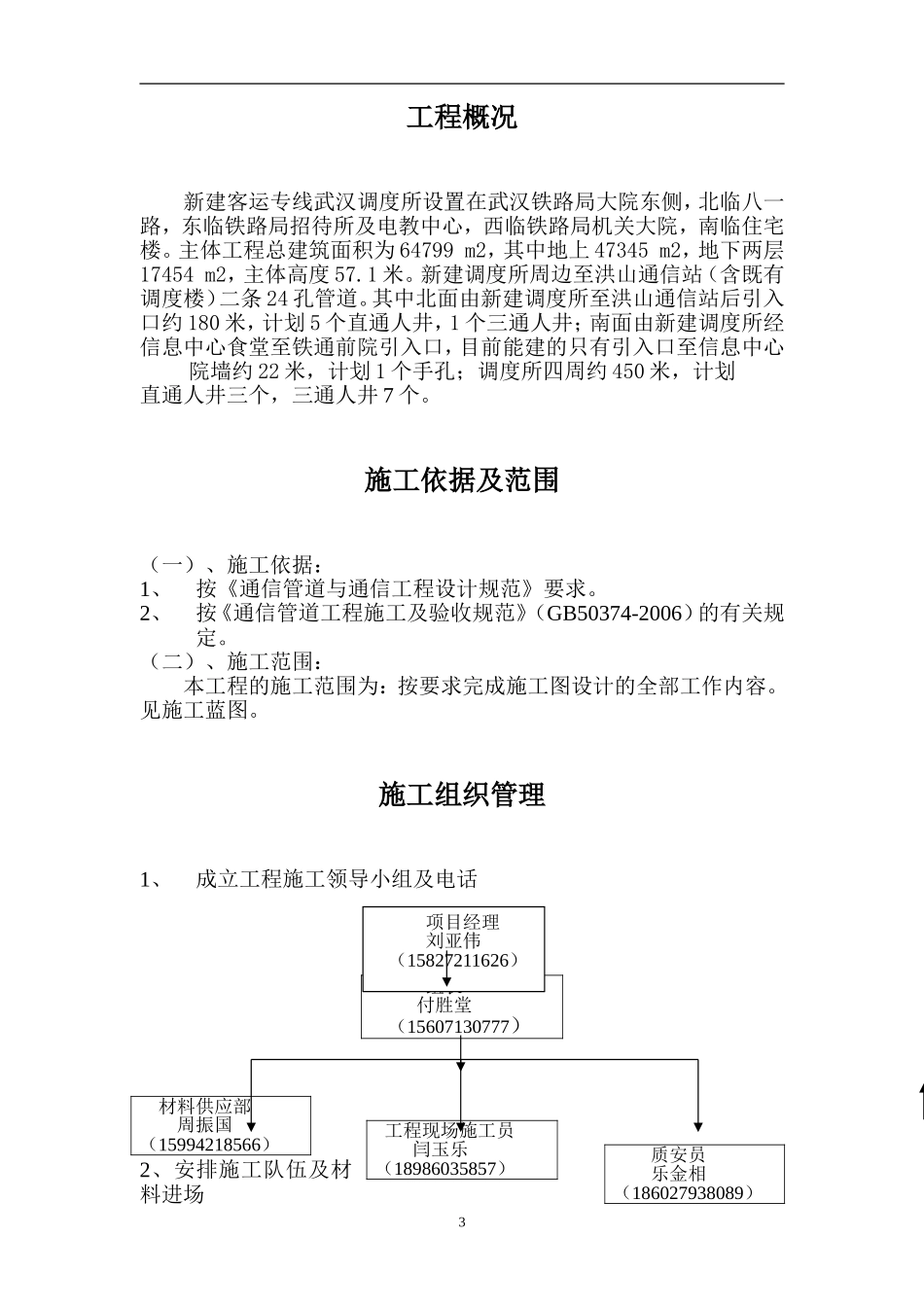

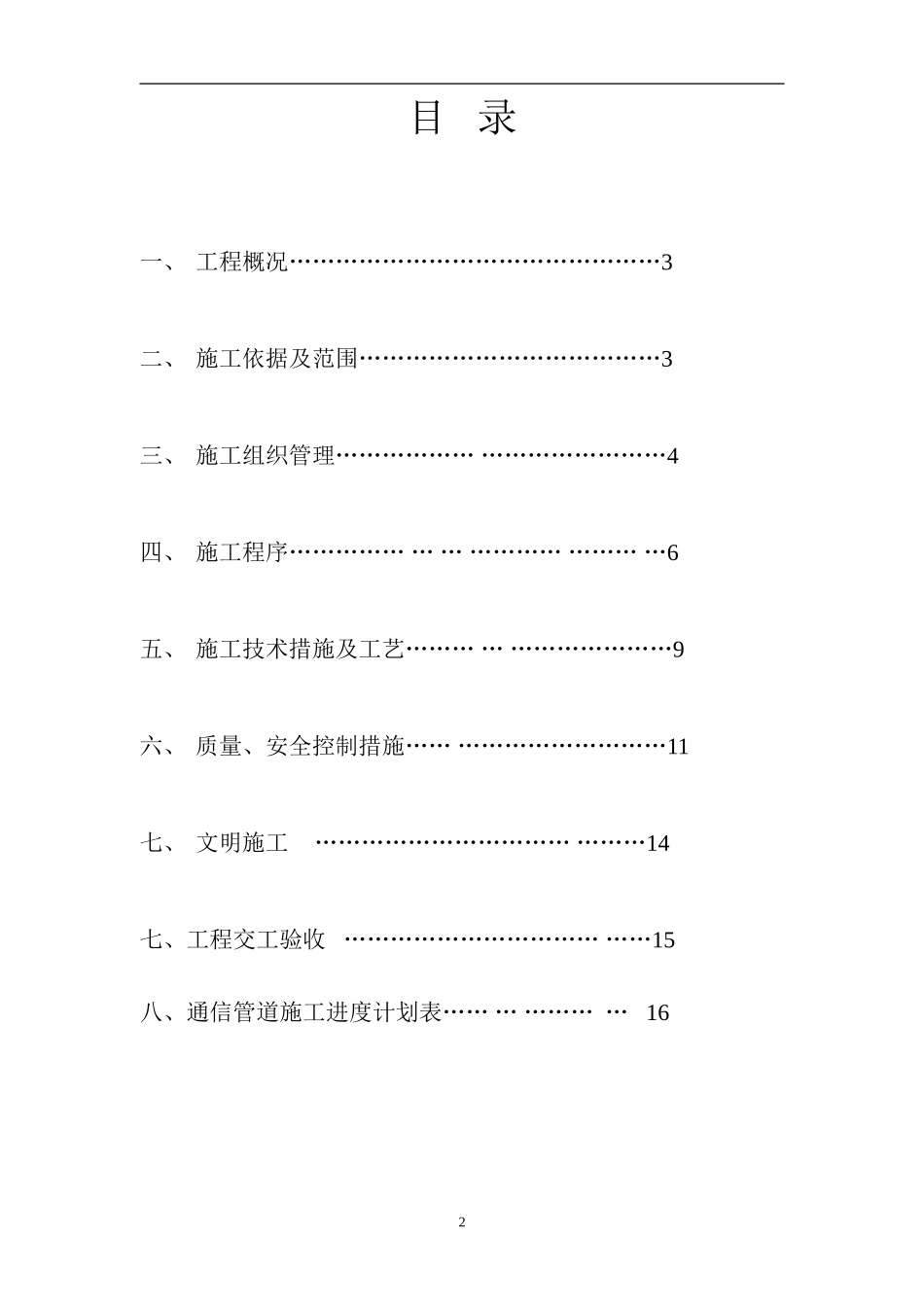

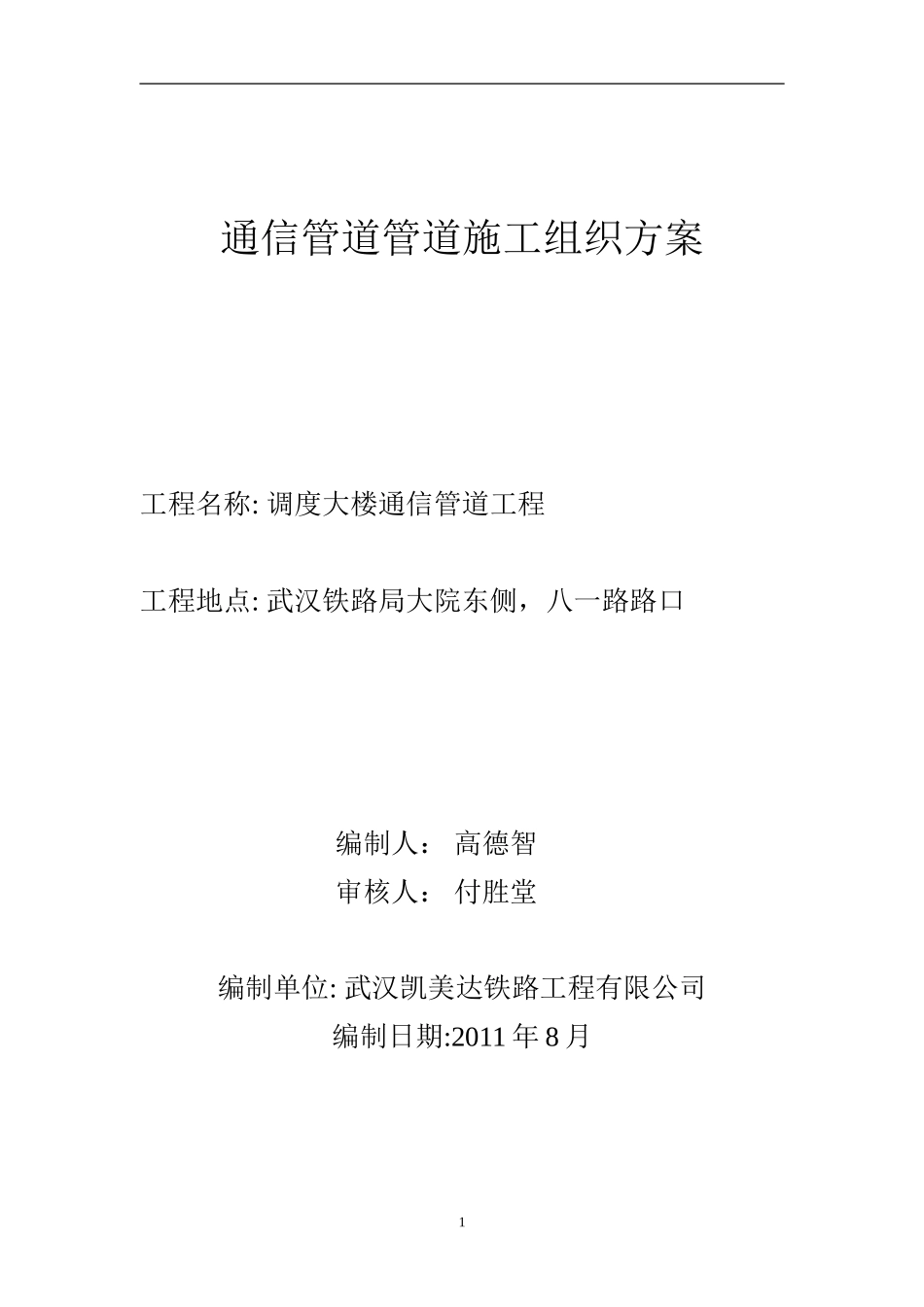

通信管道管道施工组织方案工程名称:调度大楼通信管道工程工程地点:武汉铁路局大院东侧，八一路路口编制人：高德智审核人：付胜堂编制单位:武汉凯美达铁路工程有限公司编制日期:2011年8月1目录一、工程概况…………………………………………3二、施工依据及范围…………………………………3三、施工组织管理……………………………………4四、施工程序………………………………………6五、施工技术措施及工艺……………………………9六、质量、安全控制措施……………………………11七、文明施工……………………………………14七、工程交工验收…………………………………15八、通信管道施工进度计划表…………………162工程概况新建客运专线武汉调度所设置在武汉铁路局大院东侧，北临八一路，东临铁路局招待所及电教中心，西临铁路局机关大院，南临住宅楼。主体工程总建筑面积为64799m2，其中地上47345m2，地下两层17454m2，主体高度57.1米。新建调度所周边至洪山通信站（含既有调度楼）二条24孔管道。其中北面由新建调度所至洪山通信站后引入口约180米，计划5个直通人井，1个三通人井；南面由新建调度所经信息中心食堂至铁通前院引入口，目前能建的只有引入口至信息中心院墙约22米，计划1个手孔；调度所四周约450米，计划直通人井三个，三通人井7个。施工依据及范围（一）、施工依据：1、按《通信管道与通信工程设计规范》要求。2、按《通信管道工程施工及验收规范》（GB50374-2006）的有关规定。（二）、施工范围：本工程的施工范围为：按要求完成施工图设计的全部工作内容。见施工蓝图。施工组织管理1、成立工程施工领导小组及电话2、安排施工队伍及材料进场3组长付胜堂（15607130777）材料供应部周振国（15994218566）工程现场施工员闫玉乐（18986035857）质安员乐金相（186027938089）项目经理刘亚伟（15827211626）本工程暂定在2011年7月22进场，7月24日正式开工。施工人员暂定22人，其中工地负责人2名，工地安全员2名，质量检查员3名（技术人员兼）3、施工进度计划本工程为配合调度大楼建设，工期与调度大楼其它工程工期的依赖性较大，总沟程约1.125公里，折合27孔公里。在施工条件满足的情况下，计划总工期为45天，具体工期计划请参考施工进度计划表。4、主要施工机具表格2编号名称单位数量备注1发电机台12抽水机台13打夯机台14搅拌机台15安全标志套106其他施工机具批155、施工方式：（1）采取人工或机械相结合的方式进行管沟开挖。具备机械施工的区段采用机械施工，人工修整的方式。既有管线比较密集的区段或因现场条件限制不具备机械施工的区段采用人工开挖施工的方式。人工开挖采用的主要工具是铁锹和羊镐；机械开挖主要采用小型挖掘机和路面切割机。（2）采取分段开挖实施的方式。由于现场条件及施工环境的限制，为了保证不影响铁路局的正常办公秩序和调度楼的其它专业正常施工，采取分区段开挖施工。分区段开挖施工的原则为：控制施工时间，及时开挖，及时敷设管路和进行管路包封，及时回填。施工期间对施工现场地下管线和人员往来及车辆进行控制，确保安全和施工顺利。施工程序1.径路调查及既有管线调查，出具详细的施工方案，报指挥部批准后实施。按照调度楼指挥部的要求，请武汉通信段、铁通武汉分公司、武汉供电段电力工区指定专人配合，在指挥部领导下，对新建调度所通往洪山通信站和既有调度楼北面的一条管道路由以及调度楼施工现场进行了实地戡测，确定新建管道的具体径路，并找出既有的燃气管道、电力管道、污水管道、铁路通信管道、铁通通信管道的具体位置，对可能会受影响的既有铁路通信光电缆、铁路电力电缆、燃气、给排水管道进行施工图详细标注，并要求三家配合单位签字认可。2.具体实施前，请指挥部再次组织施工协调会，与各相关业务单位（铁路局局办后勤、武汉通信段、铁通武汉分公司、武汉4供电段电力车间）签定施工配合协议。在施工期间确保有相关业务单位的人员在现场进行施工配合并监督指导施工。3.根据现场实际地形，施工分六个阶段进行：1）第一区段：新建调度大楼四周24孔管道的施工（包括人孔、手孔、管道敷设）；2）第二区段：新建调度所靠...
