电气施工工艺-成套配电箱、柜VIP免费

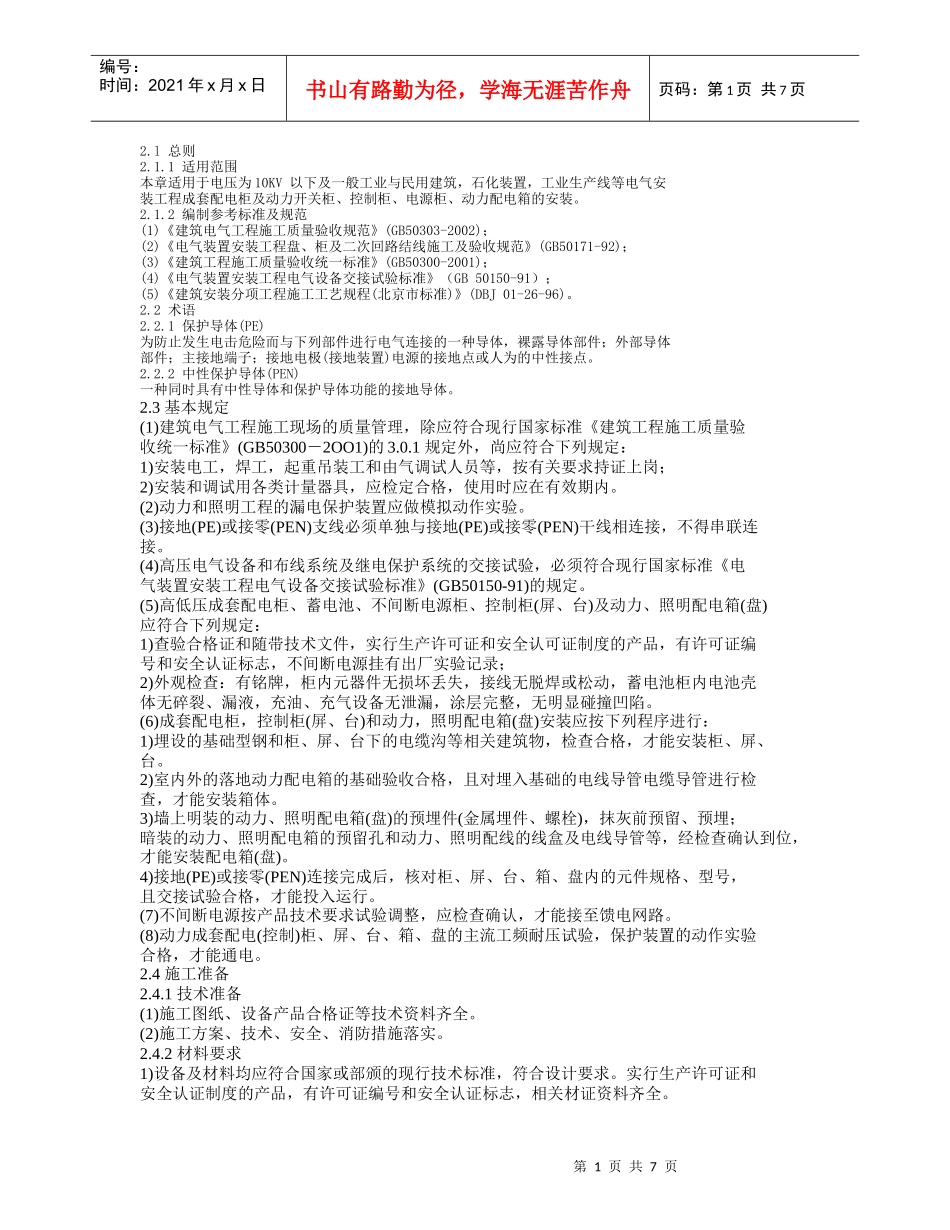

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页2.l总则2.1.1适用范围本章适用于电压为10KV以下及一般工业与民用建筑，石化装置，工业生产线等电气安装工程成套配电柜及动力开关柜、控制柜、电源柜、动力配电箱的安装。2.1.2编制参考标准及规范(1)《建筑电气工程施工质量验收规范》(GB50303-2002)；(2)《电气装置安装工程盘、柜及二次回路结线施工及验收规范》(GB50171-92)；(3)《建筑工程施工质量验收统一标准》(GB50300-2001)；(4)《电气装置安装工程电气设备交接试验标准》（GB50150-91）；(5)《建筑安装分项工程施工工艺规程(北京市标准)》(DBJ01-26-96)。2.2术语2.2.1保护导体(PE)为防止发生电击危险而与下列部件进行电气连接的一种导体，裸露导体部件；外部导体部件；主接地端子；接地电极(接地装置)电源的接地点或人为的中性接点。2.2.2中性保护导体(PEN)一种同时具有中性导体和保护导体功能的接地导体。2.3基本规定(1)建筑电气工程施工现场的质量管理，除应符合现行国家标准《建筑工程施工质量验收统一标准》(GB50300－2OO1)的3.0.1规定外，尚应符合下列规定：1)安装电工，焊工，起重吊装工和由气调试人员等，按有关要求持证上岗；2)安装和调试用各类计量器具，应检定合格，使用时应在有效期内。(2)动力和照明工程的漏电保护装置应做模拟动作实验。(3)接地(PE)或接零(PEN)支线必须单独与接地(PE)或接零(PEN)干线相连接，不得串联连接。(4)高压电气设备和布线系统及继电保护系统的交接试验，必须符合现行国家标准《电气装置安装工程电气设备交接试验标准》(GB50150-91)的规定。(5)高低压成套配电柜、蓄电池、不间断电源柜、控制柜(屏、台)及动力、照明配电箱(盘)应符合下列规定：1)查验合格证和随带技术文件，实行生产许可证和安全认可证制度的产品，有许可证编号和安全认证标志，不间断电源挂有出厂实验记录；2)外观检查：有铭牌，柜内元器件无损坏丢失，接线无脱焊或松动，蓄电池柜内电池壳体无碎裂、漏液，充油、充气设备无泄漏，涂层完整，无明显碰撞凹陷。(6)成套配电柜，控制柜(屏、台)和动力，照明配电箱(盘)安装应按下列程序进行：1)埋设的基础型钢和柜、屏、台下的电缆沟等相关建筑物，检查合格，才能安装柜、屏、台。2)室内外的落地动力配电箱的基础验收合格，且对埋入基础的电线导管电缆导管进行检查，才能安装箱体。3)墙上明装的动力、照明配电箱(盘)的预埋件(金属埋件、螺栓)，抹灰前预留、预埋；暗装的动力、照明配电箱的预留孔和动力、照明配线的线盒及电线导管等，经检查确认到位，才能安装配电箱(盘)。4)接地(PE)或接零(PEN)连接完成后，核对柜、屏、台、箱、盘内的元件规格、型号，且交接试验合格，才能投入运行。(7)不间断电源按产品技术要求试验调整，应检查确认，才能接至馈电网路。(8)动力成套配电(控制)柜、屏、台、箱、盘的主流工频耐压试验，保护装置的动作实验合格，才能通电。2.4施工准备2.4.1技术准备(1)施工图纸、设备产品合格证等技术资料齐全。(2)施工方案、技术、安全、消防措施落实。2.4.2材料要求1)设备及材料均应符合国家或部颁的现行技术标准，符合设计要求。实行生产许可证和安全认证制度的产品，有许可证编号和安全认证标志，相关材证资料齐全。第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页(2)设备有铭牌，注明厂家、型号。(3)安装使用材料：1)型钢表面无严重锈斑，无过度扭曲、弯折变形，焊条无锈蚀，有合格证和材质证明书。2)镀锌制品螺栓、垫圈、支架、横担表面无锈斑，有合格证和质量证明书。3)其他材料，铅丝、酚醛板、油漆、绝缘胶垫等均应符合质量要求。4)配电箱体应有一定的机械强度，周边平整无损伤。铁制箱体二层底板厚度不小于1.5mm，阻燃型塑料箱体二层底板厚度不小于8mm，木制板盘的厚度不应小于20mm，并应刷漆作好防腐处理。5)导线电缆的规格型号必须符合设计要求，有产品合格证。2.4.3主要机具(1)吊装机具：汽车吊、叉车、卷扬机、吊装龙门架、倒链、钢丝绳、麻绳索具等。(2)安装工具：台钻、手电钻、电锤、砂轮、电焊机具、气...
