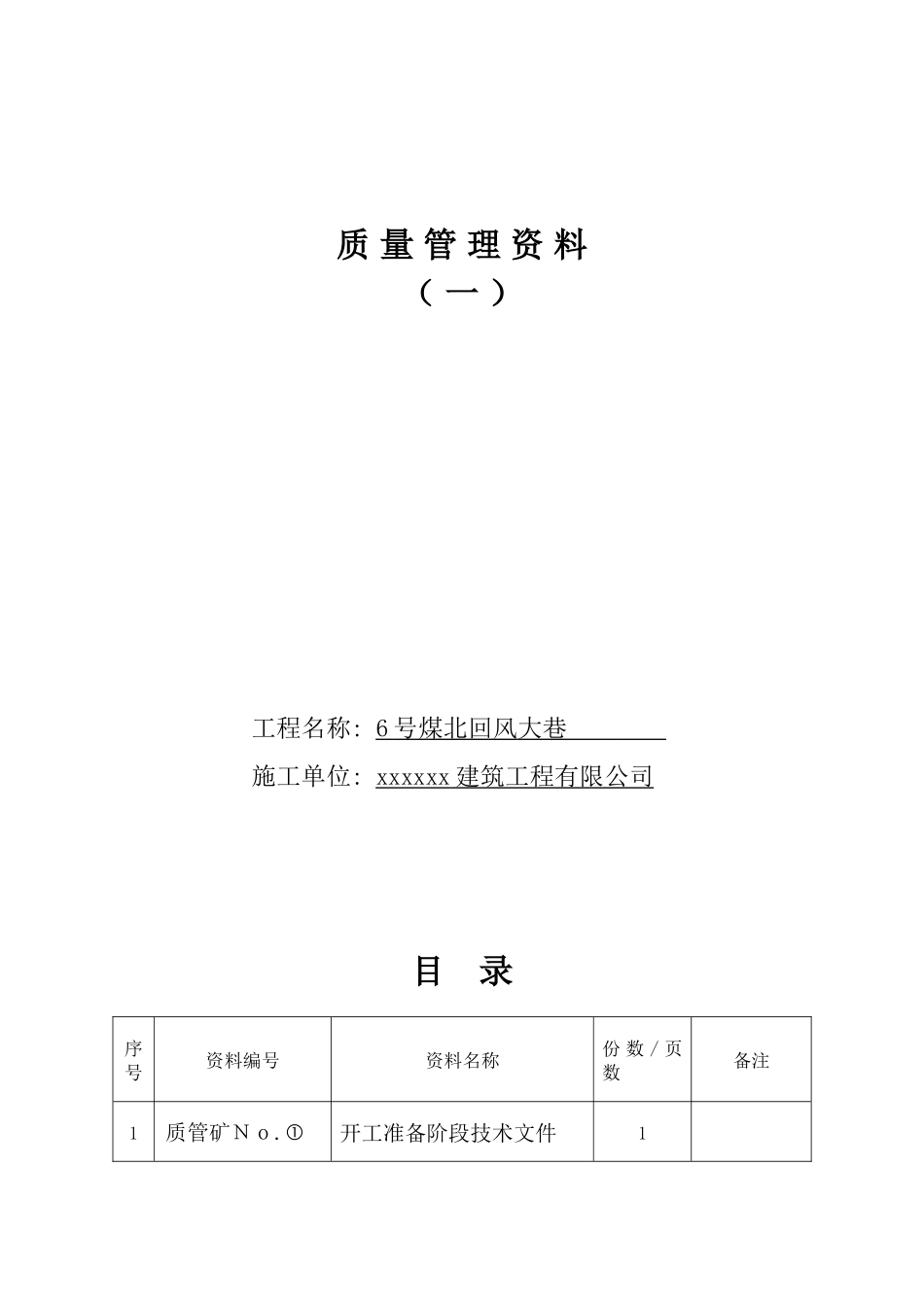

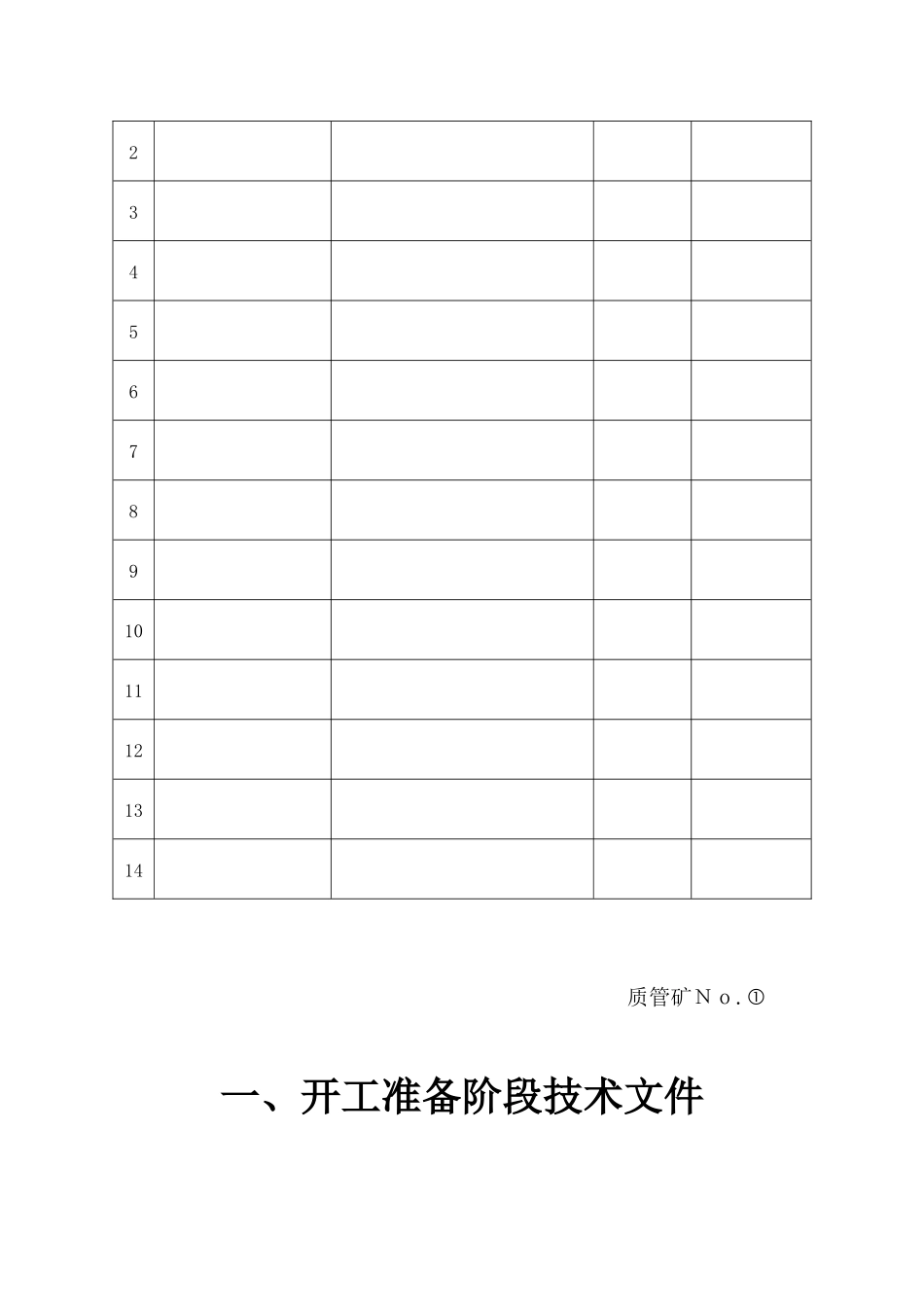

质量管理资料（一）工程名称:6号煤北回风大巷施工单位:xxxxxx建筑工程有限公司目录序号资料编号资料名称份数/页数备注1质管矿Ｎｏ.开工准备阶段技术文件1234567891011121314质管矿Ｎｏ.一、开工准备阶段技术文件工程名称:6号煤北回风大巷施工单位:xxxxxx建筑工程有限公司目录序号资料编号资料名称页数备注1质管矿Ｎｏ.-1开工报告12质管矿Ｎｏ.-2设计交底、图纸会审记录13质管矿Ｎｏ.-3技术（安全）交底记录94567891011121314质管矿Ｎｏ.-1开工报告单项工程名称xxxx煤业有限公司兼并重组整合项目工程地点xxx煤业单位工程名称6号煤北回风大巷单位工程编号计划开工日期2010年12月10日实际开工日期2010年12月15日施工单位名称xxxxxx建筑工程有限公司工程造价设计施工工程简要内容及工程量工程概况：6号煤北回风大巷全长2012米，沿6号煤顶板掘进，半煤岩巷，采用EBZ150A型悬臂式掘进机掘进，掘宽4.44米、掘高3.62米，掘进断面16.23平方米，净宽4.2米、净高3.5米、净断面14.7平方米，总掘进体积32429.53立方米，巷道左帮设有排水沟，净断面为200mm×200mm、混凝土浇筑壁厚50mm。锚网索喷支护，锚杆为Φ18×2200mm的圆钢锚杆，间排距为800×800mm，锚索为Φ15.24×6500mm的钢绞线、间排距为2米×2米，网片为Φ6的钢筋点焊制作，规格为1米×2米，网格为150mm×150mm,混凝土喷厚150mm，混凝土强度C20。作业规程及施工组织设计已经全部编写完成并且通过会审。施工期间严格按照作业规程规定，做好安全防护工作。施工单位：（公章）年月日监理单位：（公章）年月日建设单位：（公章）年月日质量监督部门：（公章）年月日质管矿Ｎｏ.-2设计交底、图纸会审记录单位工程名称6号煤北回风大巷主持单位负责人参加单位及人员建设单位：设计单位：监理单位：施工单位：图纸名称或图号主要问题及解决意见6号煤回风大巷S1104-118-1主要问题：1、水沟的尺寸是多少，使用的混凝土强度如何确定？2、锚索如何布置、网片如何确定?解决意见：1、水沟为200mm×200mm、C20混凝土浇筑水沟。2、锚索的间排距为2米×2米，网片为Φ6的钢筋点焊制作，规格为1米×2米，网格为150mm×150mm。参加单位（签章）设计单位：（签章）年月日建设单位：（签章）年月日监理单位：（签章）年月日施工单位（签章）年月日质管矿Ｎｏ.-3技术（安全）交底记录单位工程名称6号煤北回风大巷分部工程名称主体分项工程名称掘进6号煤北回风大巷全长2012米，沿6号煤顶板掘进，半煤岩巷，采用EBZ150A型悬臂式掘进机掘进，掘宽4.44米、掘高3.62米，掘进断面16.23平方米，净宽4.2米、净高3.5米、净断面14.7平方米，总掘进体积32429.53立方米。基岩掘进的临时支护必须符合作业规程规定。基本项目：巷道掘宽4.39米～4.64米为合格，4.44米～4.64米为优良。掘进高度3.57米～3.82米为合格，3.62米～3.82米为优良。坡度±1‰为合格，±0.5‰为优良。交底人：年月日接受人：年月日质管矿Ｎｏ.-3技术（安全）交底记录单位工程名称6号煤北回风大巷分部工程名称主体分项工程名称锚杆锚杆为Φ18×2200mm，间排矩为800mm×800mm。锚杆的基本项目：安装质量基本密贴壁面为合格，密贴壁面楔紧为优良。锚杆抗拔力不小于54KN。允许偏差项目：间排距为700mm～900mm，孔深为2150mm～2200mm，角度为75°～90°。外露长度为≤50mm。交底人：年月日接受人：年月日质管矿Ｎｏ.-3技术（安全）交底记录单位工程名称6号煤北回风大巷分部工程名称主体分项工程名称锚索锚索为Ф15.24×6500mm的钢绞线，间排距为2米×2米，安装深度不小于6300mm，抗拔力不小于60KN。锚索基本项目：钻孔方向87°～90°为合格，88°～90°为优良，安装深度，6175mm～6500mm为合格，≥6500mm为优良。预应力108KN～120KN为合格，≥120KN为优良。允许偏差项目：孔距为1900mm～2100mm,孔深6200mm～6500mm，外露长度≤100m。交底人：年月日接受人：年月日质管矿Ｎｏ.-3技术（安全）交底记录单位工程名称6号煤北回风大巷分部工程名称主体分项工程名称混凝土喷射支护6号煤北回风大巷净宽4.2米、净高3.5米、净断面14.7平方米，混凝土喷射厚度120mm，混凝土强度C20，混凝土配合比为...
