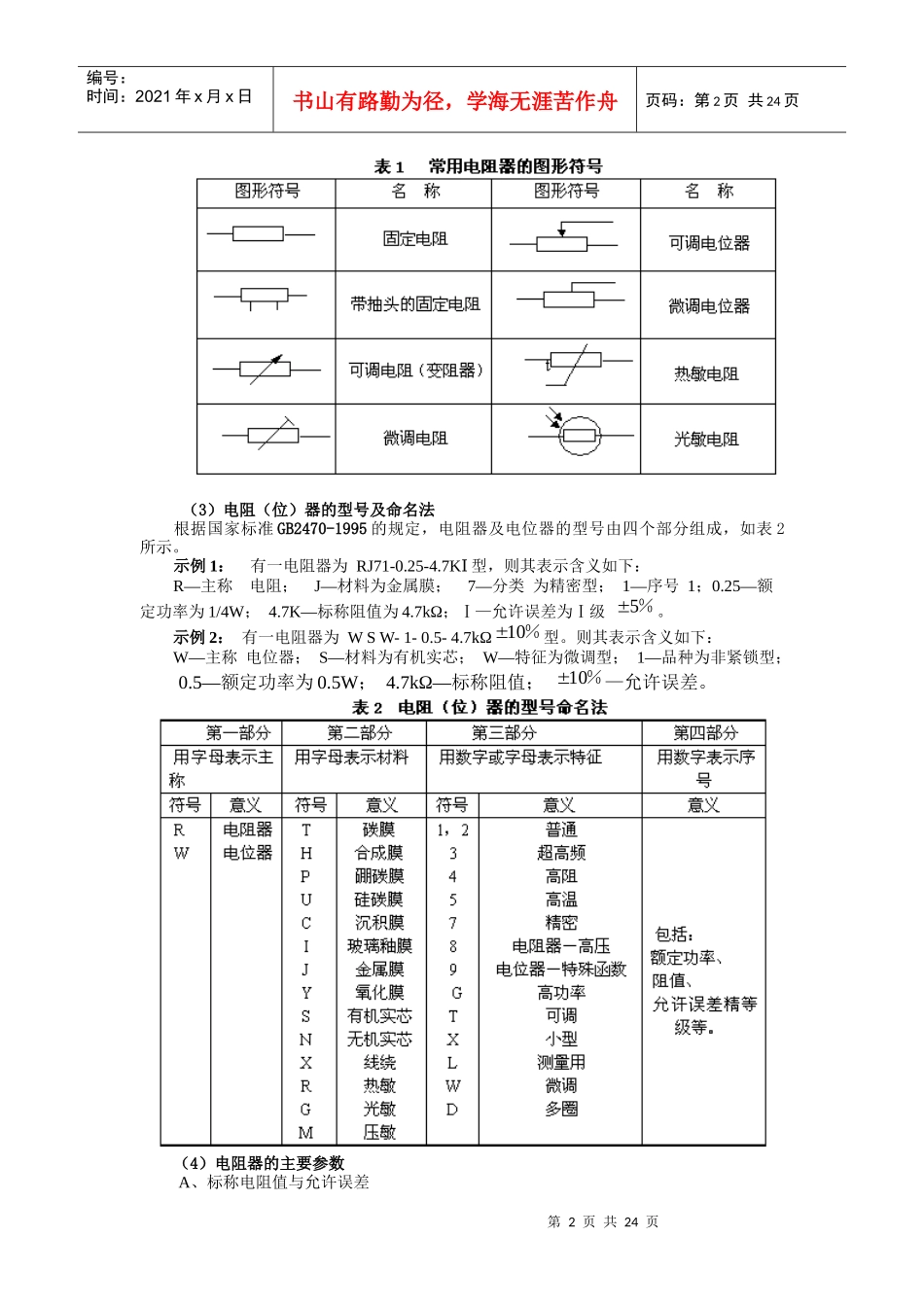

第1页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共24页电子技术基本技能综合训练——常用电子元器件检测实训一、实训的目的电子元器件是组成电子产品的基础，了解常用电子元器件的种类、结构、性能，掌握元器件的识别和检测方法是衡量学生掌握电子技术基本技能的一个重要项目，也是学生参加工作所必须掌握的技能。通过本次实训，要求学生基本掌握常用电子元器件的识别和检测方法。二、二、实训要求1、握电阻器的种类、符号、标志和测量方法2、掌握电容器的种类、符号、标志和测量方法3、掌握电感器的种类、符号、标志和测量方法4、掌握二极管的种类、符号、特点和测量方法5、掌握三极管的种类、符号、特点和测量方法6、掌握集成电路的种类、系列和查阅其管脚功能的方法三、三、实训步骤１、１、习电子元器件的基本知识２、２、习电子元器件的识别方法３、３、习电子元器件的检测方法４、４、际进行电子元器件的检测四、电子元器件的基本知识和检测方法电子元器件种类很多，常用的有电阻器、电容器、电感器、半导体器件和集成电路等。1、电阻器电阻器（简称电阻）是在电子电路中用得最多的元件之一，在电路中起限流和分压的作用。（1）电阻器的类型电阻器主要有如下几种类型：从结构上可将电阻器分为固定电阻器和可变电阻器两大类。固定电阻器的阻值是固定不变的，阻值的大小即为它的标称阻值。固定电阻器在电路中的符号如图1-1所示，文字符号用大写字母“R”表示。固定电阻器按其材料的不同可分为碳质电阻、碳膜电阻、金属膜电阻、线绕电阻器等。可变电阻器的阻值可以在一定的范围内调整，它的标称阻值是最大值，其滑动端到任意一个固定端的阻值在0和最大值之间连续可调。可变电阻器又分成可调电阻器和电位器两种。可调电阻器有立式和卧式之分，分别用于不同的电路安装。电位器就是可调电阻器加上一个开关，做成同轴联动形式，如收音机中的音量旋钮和电源开关就是一个电位器。从电阻的使用场合不同可分为：精密电阻器、大功率电阻器、高频电阻器、高压电阻器、热敏电阻器、光敏电阻器、熔断电阻器等。（2）常用电阻器的图形符号，如表1所示。第2页共24页第1页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共24页（3）电阻（位）器的型号及命名法根据国家标准GB2470-1995的规定，电阻器及电位器的型号由四个部分组成，如表2所示。示例1：有一电阻器为RJ71-0.25-4.7KⅠ型，则其表示含义如下：R—主称电阻；J—材料为金属膜；7—分类为精密型；1—序号1；0.25—额定功率为1/4W；4.7K—标称阻值为4.7kΩ；Ⅰ—允许误差为Ⅰ级。示例2：有一电阻器为WSW-1-0.5-4.7kΩ型。则其表示含义如下：W—主称电位器；S—材料为有机实芯；W—特征为微调型；1—品种为非紧锁型；0.5—额定功率为0.5W；4.7kΩ—标称阻值；—允许误差。（4）电阻器的主要参数A、标称电阻值与允许误差％5％10％10第3页共24页第2页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共24页电阻器上所标的阻值称为标称阻值。电阻器的实际阻值和标称值之差除以标称值所得到的百分数，为电阻器的允许误差。误差越小的电阻器，其标称值规格越多。常用固定电阻器的标称阻值见表3，允许误差等级见表4。电阻器上的标称阻值是按国家规定的阻值系列标注的，因此选用时必须按此阻值系列去选用，使用时将表中的数值乘以10nΩ（n为整数），就成为这一阻值系列。如E24系列中的1.8就代表有1.8Ω、18Ω、180Ω、1.8kΩ、180kΩ等标称电阻。表3常用固定电阻器的标称阻值系列系列允许误差电阻系列标称值E24Ⅰ级1.01.11.21.31.51.61.82.02.22.42.73.03.33.63.94.35.15.66.26.87.58.29.1E12Ⅱ级1.01.01.21.51.82.22.73.33.94.75.66.88.2E6Ⅲ级1.01.52.23.34.76.8表4常用电阻器的允许误差等级允许误差±0.5%等级00501ⅠⅡⅢ文字符号DFJKM阻值和允许误差在电阻器上常用的标志方法有下列三种：①直接标志法将电阻器的阻值和误差等级直接用数字印在电阻器上。对小于1000的阻值只标出数值，不标单位；对kΩ、MΩ只标注k、M。精度等级标Ⅰ或Ⅱ级，Ⅲ级不...
