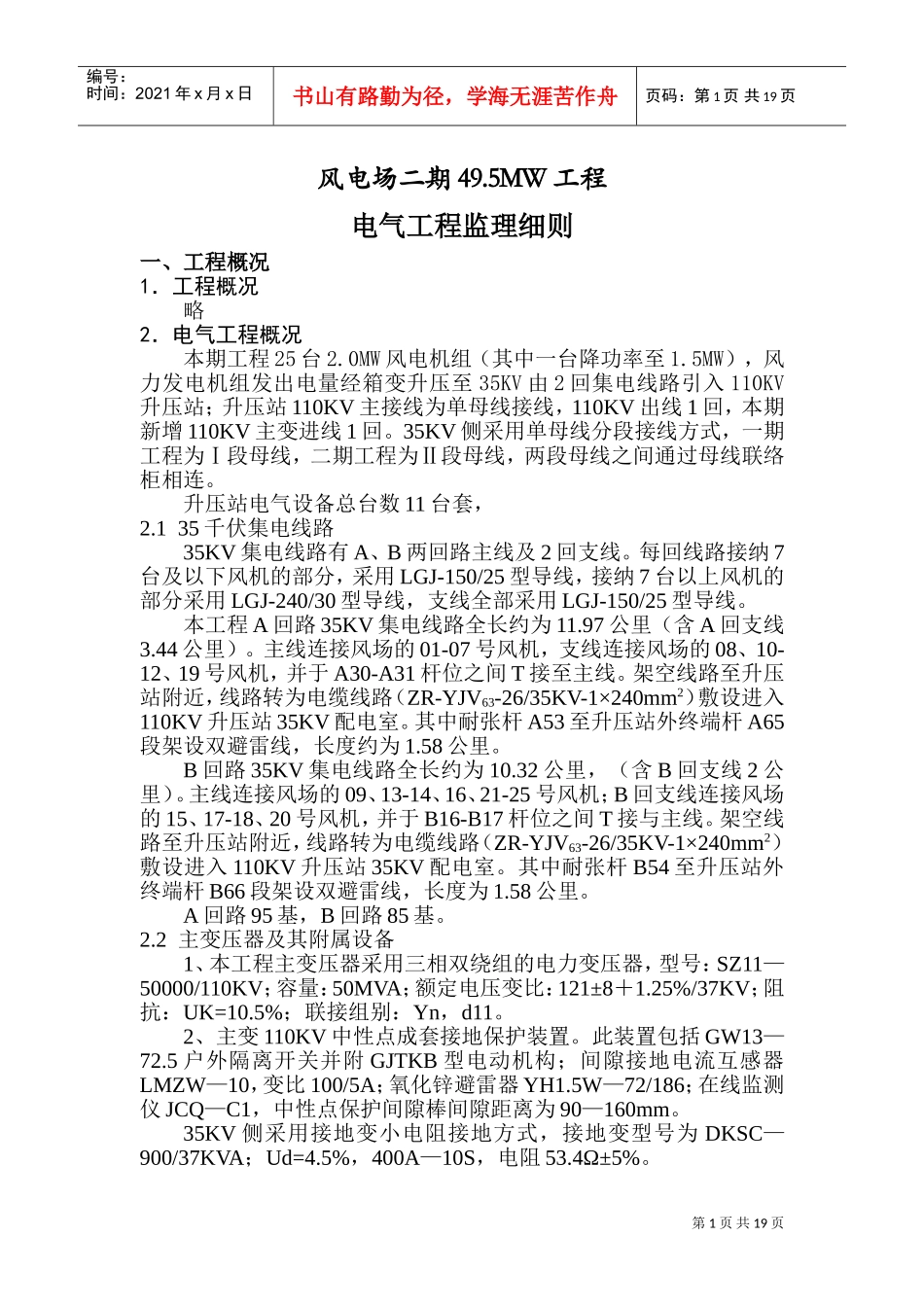

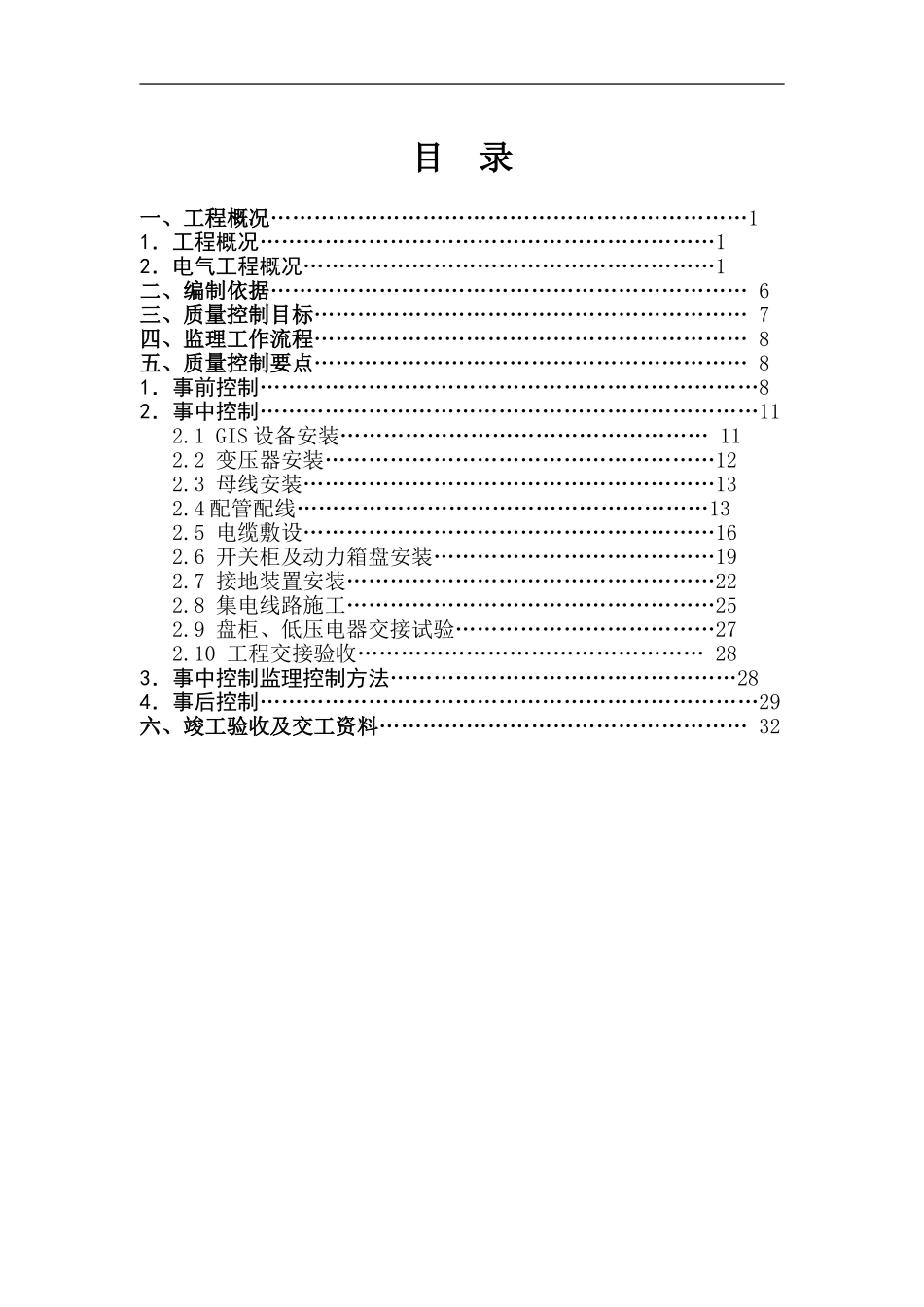

风电场二期49.5MW工程电气工程监理细则编制：审核：审批：二O一六年五月目录一、工程概况…………………………………………………………11．工程概况………………………………………………………12．电气工程概况…………………………………………………1二、编制依据…………………………………………………………6三、质量控制目标……………………………………………………7四、监理工作流程……………………………………………………8五、质量控制要点……………………………………………………81．事前控制……………………………………………………………82．事中控制……………………………………………………………112.1GIS设备安装……………………………………………112.2变压器安装………………………………………………122.3母线安装…………………………………………………132.4配管配线…………………………………………………132.5电缆敷设…………………………………………………162.6开关柜及动力箱盘安装…………………………………192.7接地装置安装……………………………………………222.8集电线路施工……………………………………………252.9盘柜、低压电器交接试验………………………………272.10工程交接验收…………………………………………283．事中控制监理控制方法…………………………………………284．事后控制……………………………………………………………29六、竣工验收及交工资料……………………………………………32第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页风电场二期49.5MW工程电气工程监理细则一、工程概况1．工程概况略2．电气工程概况本期工程25台2.0MW风电机组（其中一台降功率至1.5MW），风力发电机组发出电量经箱变升压至35KV由2回集电线路引入110KV升压站；升压站110KV主接线为单母线接线，110KV出线1回，本期新增110KV主变进线1回。35KV侧采用单母线分段接线方式，一期工程为Ⅰ段母线，二期工程为Ⅱ段母线，两段母线之间通过母线联络柜相连。升压站电气设备总台数11台套，2.135千伏集电线路35KV集电线路有A、B两回路主线及2回支线。每回线路接纳7台及以下风机的部分，采用LGJ-150/25型导线，接纳7台以上风机的部分采用LGJ-240/30型导线，支线全部采用LGJ-150/25型导线。本工程A回路35KV集电线路全长约为11.97公里（含A回支线3.44公里）。主线连接风场的01-07号风机，支线连接风场的08、10-12、19号风机，并于A30-A31杆位之间T接至主线。架空线路至升压站附近，线路转为电缆线路（ZR-YJV63-26/35KV-1×240mm2）敷设进入110KV升压站35KV配电室。其中耐张杆A53至升压站外终端杆A65段架设双避雷线，长度约为1.58公里。B回路35KV集电线路全长约为10.32公里，（含B回支线2公里）。主线连接风场的09、13-14、16、21-25号风机；B回支线连接风场的15、17-18、20号风机，并于B16-B17杆位之间T接与主线。架空线路至升压站附近，线路转为电缆线路（ZR-YJV63-26/35KV-1×240mm2）敷设进入110KV升压站35KV配电室。其中耐张杆B54至升压站外终端杆B66段架设双避雷线，长度为1.58公里。A回路95基，B回路85基。2.2主变压器及其附属设备1、本工程主变压器采用三相双绕组的电力变压器，型号：SZ11—50000/110KV；容量：50MVA；额定电压变比：121±8＋1.25%/37KV；阻抗：UK=10.5%；联接组别：Yn，d11。2、主变110KV中性点成套接地保护装置。此装置包括GW13—72.5户外隔离开关并附GJTKB型电动机构；间隙接地电流互感器LMZW—10，变比100/5A；氧化锌避雷器YH1.5W—72/186；在线监测仪JCQ—C1，中性点保护间隙棒间隙距离为90—160mm。35KV侧采用接地变小电阻接地方式，接地变型号为DKSC—900/37KVA；Ud=4.5%，400A—10S，电阻53.4Ω±5%。第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页2.335千伏配电装置35KV配电装置采用户内开关柜，本工程共7面，分别为母线联络柜、Ⅱ段母线接地变进线柜、Ⅱ段母线无功补偿柜、2#主变出线柜、Ⅱ段母线PT柜、Ⅱ段母线1#电源进线柜、...
