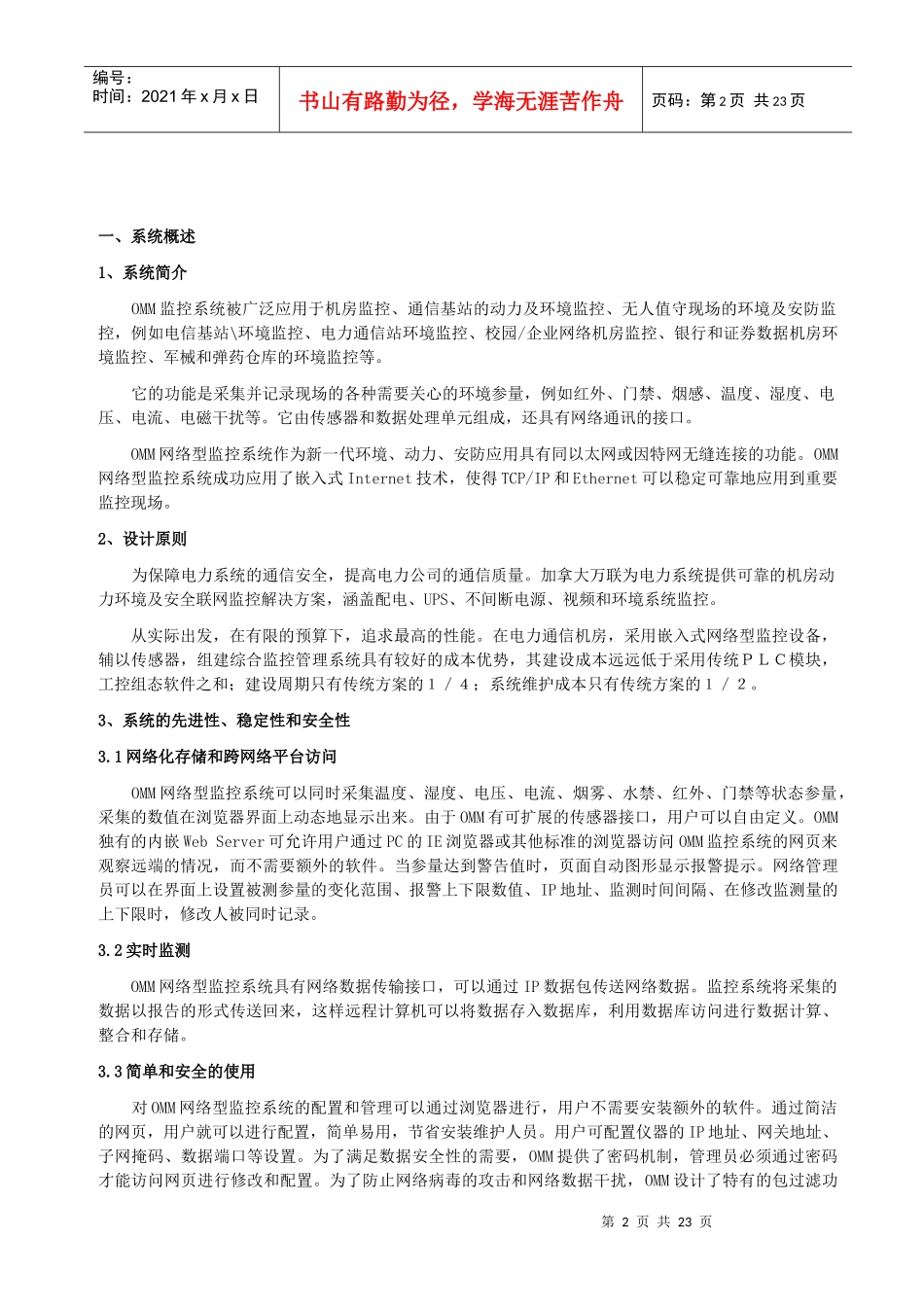

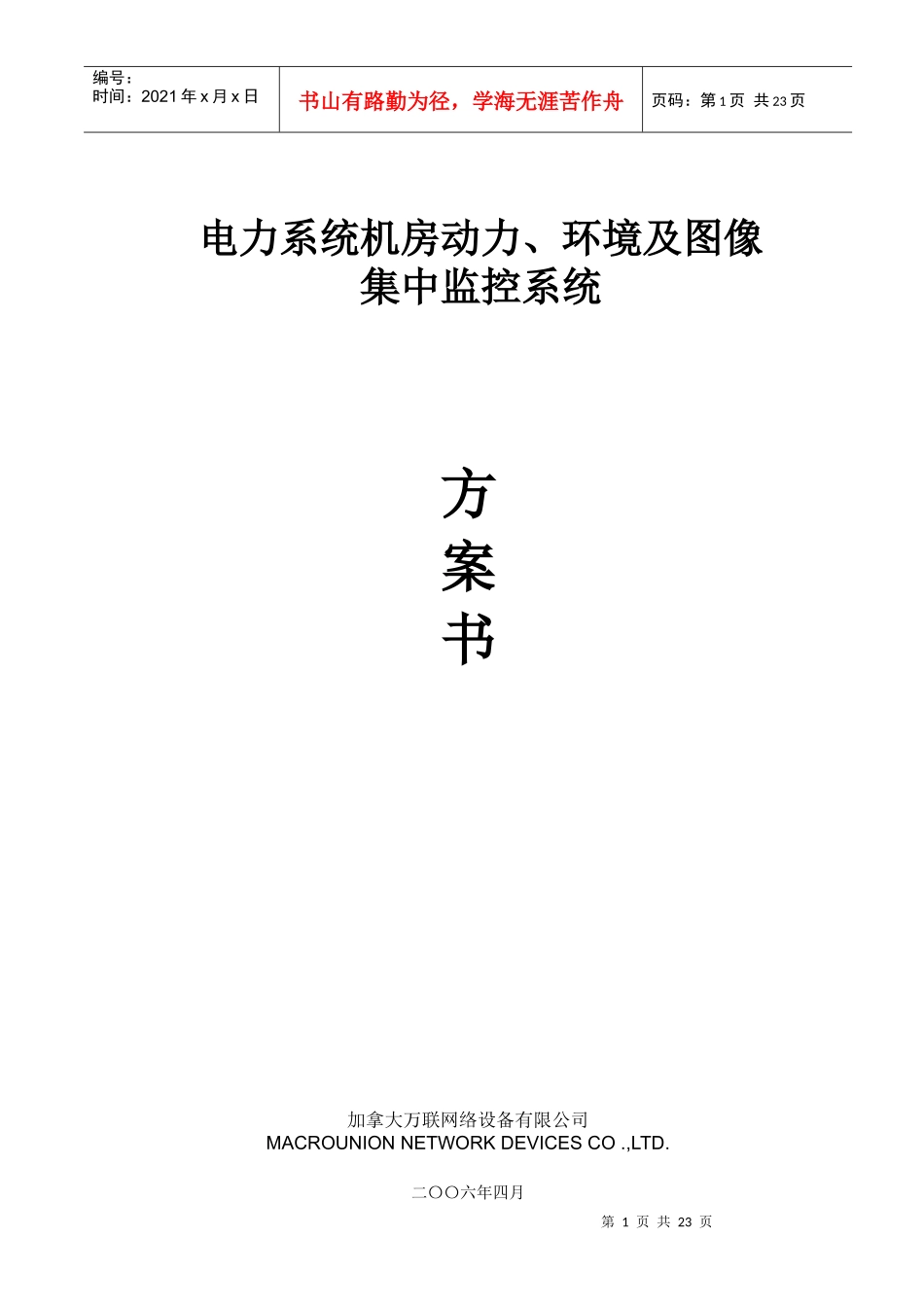

第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共23页电力系统机房动力、环境及图像集中监控系统方案书加拿大万联网络设备有限公司MACROUNIONNETWORKDEVICESCO.,LTD.二〇〇六年四月第2页共23页第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共23页一、系统概述1、系统简介OMM监控系统被广泛应用于机房监控、通信基站的动力及环境监控、无人值守现场的环境及安防监控，例如电信基站\环境监控、电力通信站环境监控、校园/企业网络机房监控、银行和证券数据机房环境监控、军械和弹药仓库的环境监控等。它的功能是采集并记录现场的各种需要关心的环境参量，例如红外、门禁、烟感、温度、湿度、电压、电流、电磁干扰等。它由传感器和数据处理单元组成，还具有网络通讯的接口。OMM网络型监控系统作为新一代环境、动力、安防应用具有同以太网或因特网无缝连接的功能。OMM网络型监控系统成功应用了嵌入式Internet技术，使得TCP/IP和Ethernet可以稳定可靠地应用到重要监控现场。2、设计原则为保障电力系统的通信安全，提高电力公司的通信质量。加拿大万联为电力系统提供可靠的机房动力环境及安全联网监控解决方案，涵盖配电、UPS、不间断电源、视频和环境系统监控。从实际出发，在有限的预算下，追求最高的性能。在电力通信机房，采用嵌入式网络型监控设备，辅以传感器，组建综合监控管理系统具有较好的成本优势，其建设成本远远低于采用传统ＰＬＣ模块，工控组态软件之和；建设周期只有传统方案的１／４；系统维护成本只有传统方案的１／２。3、系统的先进性、稳定性和安全性3.1网络化存储和跨网络平台访问OMM网络型监控系统可以同时采集温度、湿度、电压、电流、烟雾、水禁、红外、门禁等状态参量，采集的数值在浏览器界面上动态地显示出来。由于OMM有可扩展的传感器接口，用户可以自由定义。OMM独有的内嵌WebServer可允许用户通过PC的IE浏览器或其他标准的浏览器访问OMM监控系统的网页来观察远端的情况，而不需要额外的软件。当参量达到警告值时，页面自动图形显示报警提示。网络管理员可以在界面上设置被测参量的变化范围、报警上下限数值、IP地址、监测时间间隔、在修改监测量的上下限时，修改人被同时记录。3.2实时监测OMM网络型监控系统具有网络数据传输接口，可以通过IP数据包传送网络数据。监控系统将采集的数据以报告的形式传送回来，这样远程计算机可以将数据存入数据库，利用数据库访问进行数据计算、整合和存储。3.3简单和安全的使用对OMM网络型监控系统的配置和管理可以通过浏览器进行，用户不需要安装额外的软件。通过简洁的网页，用户就可以进行配置，简单易用，节省安装维护人员。用户可配置仪器的IP地址、网关地址、子网掩码、数据端口等设置。为了满足数据安全性的需要，OMM提供了密码机制，管理员必须通过密码才能访问网页进行修改和配置。为了防止网络病毒的攻击和网络数据干扰，OMM设计了特有的包过滤功第3页共23页第2页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共23页能和抗病毒机制，保证高可靠度的网络传输.另外，OMM实现了处理器监控机制，可以监视自身的运行状态，必要时采取安全处理措施，保障系统稳定可靠运行。3.4支持标准智能／通用传感器OMM是一种基于IEEE1451标准的网络传感器适配器和传感器与微处理器的数字接口集成化单元，具备完善的和通用性很强的二次开发性能。OMM网络型监控机提供了业界通用的传感器接口，可接入各种类型的传感器：模拟线性接口的传感器；TTL或干/湿式输入接口的状态传感器；OMM监控机可采集和控制的量有：（部分）温度、湿度、压力、流量、风速；交/直流的电压、电流、功率；红外双鉴、红外对射；水禁检测、门磁检测；烟雾检测、煤气检测、水位检测；烟雾排风扇、防火隔离电闸门、紧急备用电源、紧急照明、电子阀门；二、系统设计的依据《工业企业通用设计规范》（GBT42-81）《中华人民共和国公共行业标准》（GA/T70-94）《安全防范工程程序与要求》（GA/T75-94）《电气装置安装工程施工及验收规范》（BGJ232.90.92）《民用工业...
