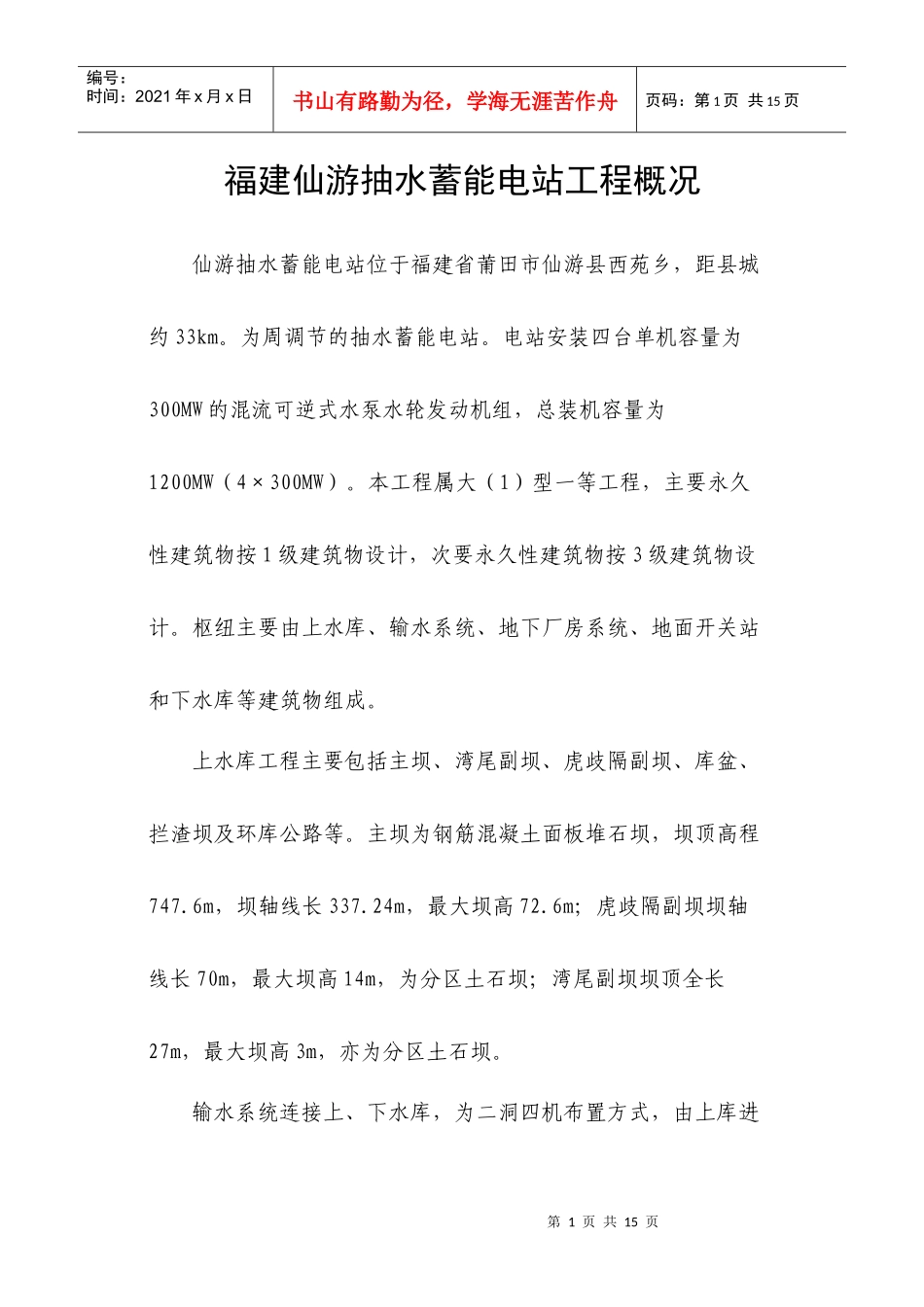

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页福建仙游抽水蓄能电站工程概况仙游抽水蓄能电站位于福建省莆田市仙游县西苑乡，距县城约33km。为周调节的抽水蓄能电站。电站安装四台单机容量为300MW的混流可逆式水泵水轮发动机组，总装机容量为1200MW（4×300MW）。本工程属大（1）型一等工程，主要永久性建筑物按1级建筑物设计，次要永久性建筑物按3级建筑物设计。枢纽主要由上水库、输水系统、地下厂房系统、地面开关站和下水库等建筑物组成。上水库工程主要包括主坝、湾尾副坝、虎歧隔副坝、库盆、拦渣坝及环库公路等。主坝为钢筋混凝土面板堆石坝，坝顶高程747.6m，坝轴线长337.24m，最大坝高72.6m；虎歧隔副坝坝轴线长70m，最大坝高14m，为分区土石坝；湾尾副坝坝顶全长27m，最大坝高3m，亦为分区土石坝。输水系统连接上、下水库，为二洞四机布置方式，由上库进第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页/出水口、2条引水洞、4条引水支管、4条尾水支管、2个尾水调压井、2条尾水洞和下库进/出水口等组成。其中单条输水隧洞总长约2254m（指1#输水系统长度，下同）；单条引水隧洞总长约1103m，衬砌内径6.5m，上斜井段上、下高差270.11m，倾角50°，单条斜长约381m（包括上、下弯段）；下斜井段高差219.40m，倾角502，单条斜长318m（包括上、下弯段）；单条尾水隧洞总长约1105m，衬砌内径7.0m，其中927m长尾水洞纵坡为7.7%。地下厂房系统主要由主/副厂房洞、进厂交通洞、母线洞、主变洞、主变运输洞、尾闸洞、出线斜井、通风兼安全洞及排水廊道等洞室群组成，另有开关站、中控楼等地面建筑物。主/副厂房洞尺寸为162.0m×24.0m×53.3m(长×宽×高)，厂内安装四台单机容量为300MW的混流可逆式水泵水轮机发电机组；主变洞尺寸为135.0m×19.5m×22.0m（长×宽×高）。厂房区域的围第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页岩为晶屑凝灰熔岩与花岗斑岩，岩石新鲜、坚硬、完整，无大的断层破碎带通过，围岩类别为II类，工程地质条件较好。下库坝址位于西苑乡半岭村上游1km处溪口溪峡谷中，河谷呈“V”字型，主要包括大坝、溢洪道、导流放水洞及库盆等。主坝为钢筋混凝土面板堆石坝，坝顶高程299.9m，坝轴线长276.97m，最大坝高74.9m。溢洪道位于右岸，在右岸坝肩位置开挖而成。导流放水洞布置在左坝头山体内，利用前期导流隧洞改建而成。本工程主体工程施工开始至第一台机组投产的工期为54个月（包括三个月施工准备期），总工期66个月。第4页共15页第3页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共15页工程特性表（1/8）序号名称单位数量备注一水文(一)上水库1坝址以上流域面积km24.02多年平均年迳流量万m34893多年平均流量m3/s0.1554设计洪水流量（P=0.5%）m3/s9024h洪量207万m35校核洪水流量（P=0.1%）m3/s11224h洪量259万m3(二)下水库1坝址以上流域面积km217.42多年平均年迳流量万m319843多年平均流量m3/s0.6294设计洪水流量（P=0.5%）m3/s37624h洪量812万m35校核洪水流量（P=0.1%）m3/s46524h洪量1020万m3二动能特性1装机容量MW1200单机容量MW300台数台42有效库容万m31187水库蓄能量万kWh1200调节性能周调节3日电量平均日发电量万566第5页共15页第4页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共15页kWh平均日抽水电量万kWh7554年电量年平均发电量亿kWh18.96年平均抽水电量亿kWh25.28第6页共15页第5页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共15页工程特性表（2/8）序号名称单位数量备注5利用小时数年发电利用小时h1580年抽水利用小时h21076综合效率%75四主要建筑物(一)上水库1水位校核洪水位（P=0.1%）m744.46设计洪水位（P=0.5%）m743.79正常蓄水位m741.0死水位m715.02库容总库容（校核洪水位以下）万m31735正常蓄水位库容万m31476死库容万m3289有效库容万m31187第7页共15页第6页共15页编号：时间：2021年x月x...
