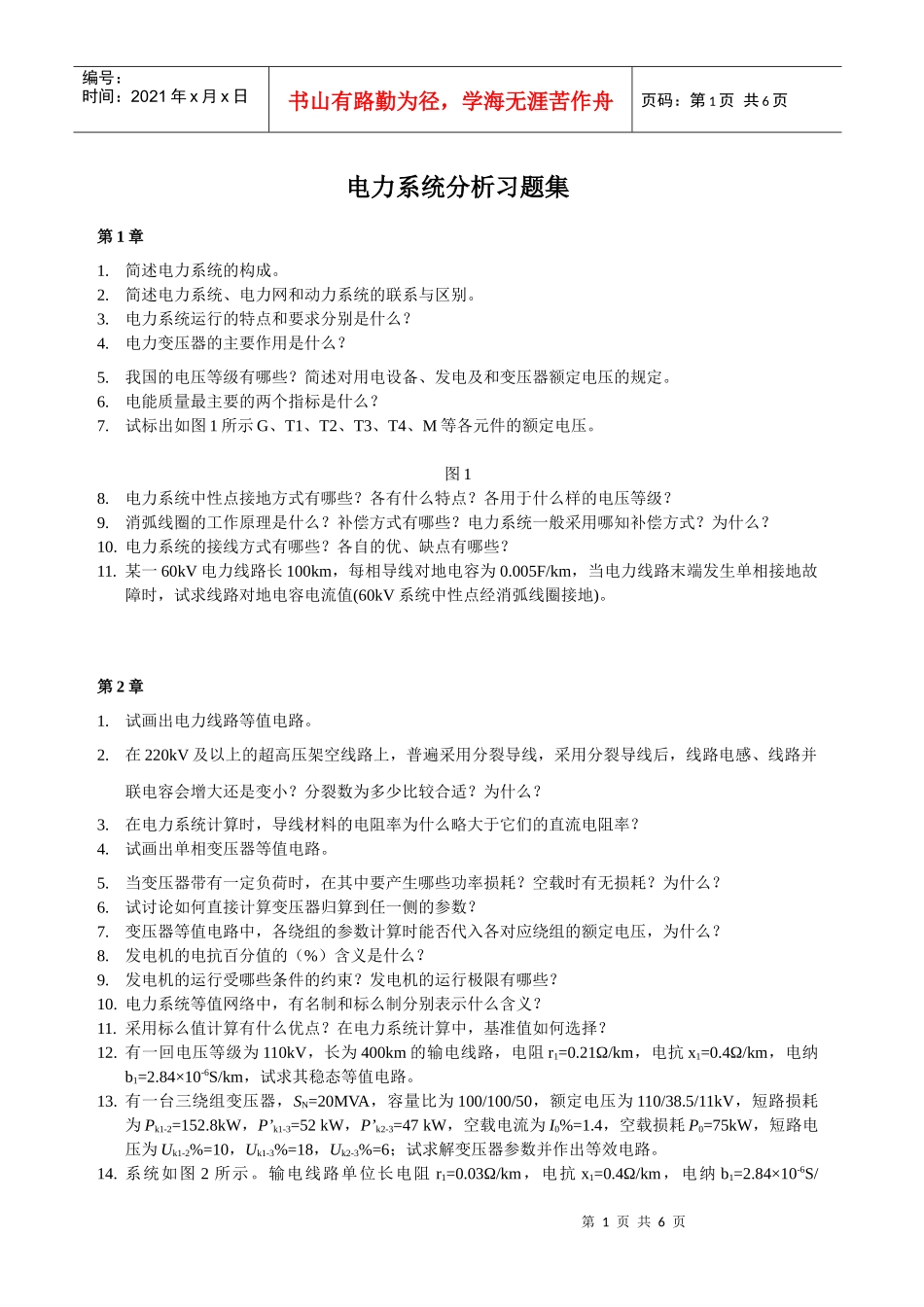

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页电力系统分析习题集第1章1.简述电力系统的构成。2.简述电力系统、电力网和动力系统的联系与区别。3.电力系统运行的特点和要求分别是什么？4.电力变压器的主要作用是什么？5.我国的电压等级有哪些？简述对用电设备、发电及和变压器额定电压的规定。6.电能质量最主要的两个指标是什么？7.试标出如图1所示G、T1、T2、T3、T4、M等各元件的额定电压。图18.电力系统中性点接地方式有哪些？各有什么特点？各用于什么样的电压等级？9.消弧线圈的工作原理是什么？补偿方式有哪些？电力系统一般采用哪知补偿方式？为什么？10.电力系统的接线方式有哪些？各自的优、缺点有哪些？11.某一60kV电力线路长100km，每相导线对地电容为0.005F/km，当电力线路末端发生单相接地故障时，试求线路对地电容电流值(60kV系统中性点经消弧线圈接地)。第2章1.试画出电力线路等值电路。2.在220kV及以上的超高压架空线路上，普遍采用分裂导线，采用分裂导线后，线路电感、线路并联电容会增大还是变小？分裂数为多少比较合适？为什么？3.在电力系统计算时，导线材料的电阻率为什么略大于它们的直流电阻率？4.试画出单相变压器等值电路。5.当变压器带有一定负荷时，在其中要产生哪些功率损耗？空载时有无损耗？为什么？6.试讨论如何直接计算变压器归算到任一侧的参数？7.变压器等值电路中，各绕组的参数计算时能否代入各对应绕组的额定电压，为什么？8.发电机的电抗百分值的（%）含义是什么？9.发电机的运行受哪些条件的约束？发电机的运行极限有哪些？10.电力系统等值网络中，有名制和标么制分别表示什么含义？11.采用标么值计算有什么优点？在电力系统计算中，基准值如何选择？12.有一回电压等级为110kV，长为400km的输电线路，电阻r1=0.21Ω/km，电抗x1=0.4Ω/km，电纳b1=2.84×10-6S/km，试求其稳态等值电路。13.有一台三绕组变压器，SN=20MVA，容量比为100/100/50，额定电压为110/38.5/11kV，短路损耗为Pk1-2=152.8kW，P’k1-3=52kW，P’k2-3=47kW，空载电流为I0%=1.4，空载损耗P0=75kW，短路电压为Uk1-2%=10，Uk1-3%=18，Uk2-3%=6；试求解变压器参数并作出等效电路。14.系统如图2所示。输电线路单位长电阻r1=0.03Ω/km，电抗x1=0.4Ω/km，电纳b1=2.84×10-6S/第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页km，。变压器参数为：T1：Pk＝230kW，Uk%=10.5，P0＝40.3kW，I0％＝0.7，T2：Pk＝183kW，Uk%=10.5，P0＝31.05kW，I0％＝0.7，T3：Pk＝160kW，Uk%=10.5，P0＝25.6kW，I0％＝0.7，试作出有名值和标么值等效电路。图215.试画出如图3所示非标准变比变压器的等值电路，并标出其参数。图3第3章1.什么是电力系统潮流计算？电力系统潮流计算的目的是什么？2.试分别说明电压损耗和电压降落的概念。3.电力线路电压降落的纵分量和横分量的表达式是什么？其电压降落的计算公式是以相电压推导的，是否适合于线电压？为什么？4.电力线路阻抗中的功率损耗表达式是什么？电力线路始、末端的电容功率表达式是什么？上述表达式均是以单相形式推导的，是否适合于三相形式？为什么？5.电压偏移的定义是什么？6.什么是自然功率？若线路首、末两端电压固定，都为额定电压，当线路通过的功率大于自然功率时，线路电压中间最低，并越接近两端电压越高，试说明之。7.什么是传播常数、衰减常数、相位常数、波阻抗？8.什么叫运算功率？什么叫运算负荷？一个变电所的运算负荷如何计算？9.对简单开始网络、变电所较多的开始网络和环形网络，潮流计算的内容和步骤是什么？10.有一回电压等级为110kV，长为200km的输电线路，电阻r1=0.21Ω/km，电抗x1=0.415Ω/km，电纳b1=2.84×10-6S/km，末端接一台容量为31.5MVA的降压变压器，变比为110/11kV。如图4所示。变压器参数为Pk＝190kW，Uk%=10.5，P0＝31.05kW，I0％＝0.7。当C点实际电压为109kV时，求A点的电压大小。图411.对于题4，若已知A点实际电压为115kV时，求A、C二点间的电压损耗及B点和C点的实际电第3页共6页第2页共6页编号：时间：2021年x月x日书...
