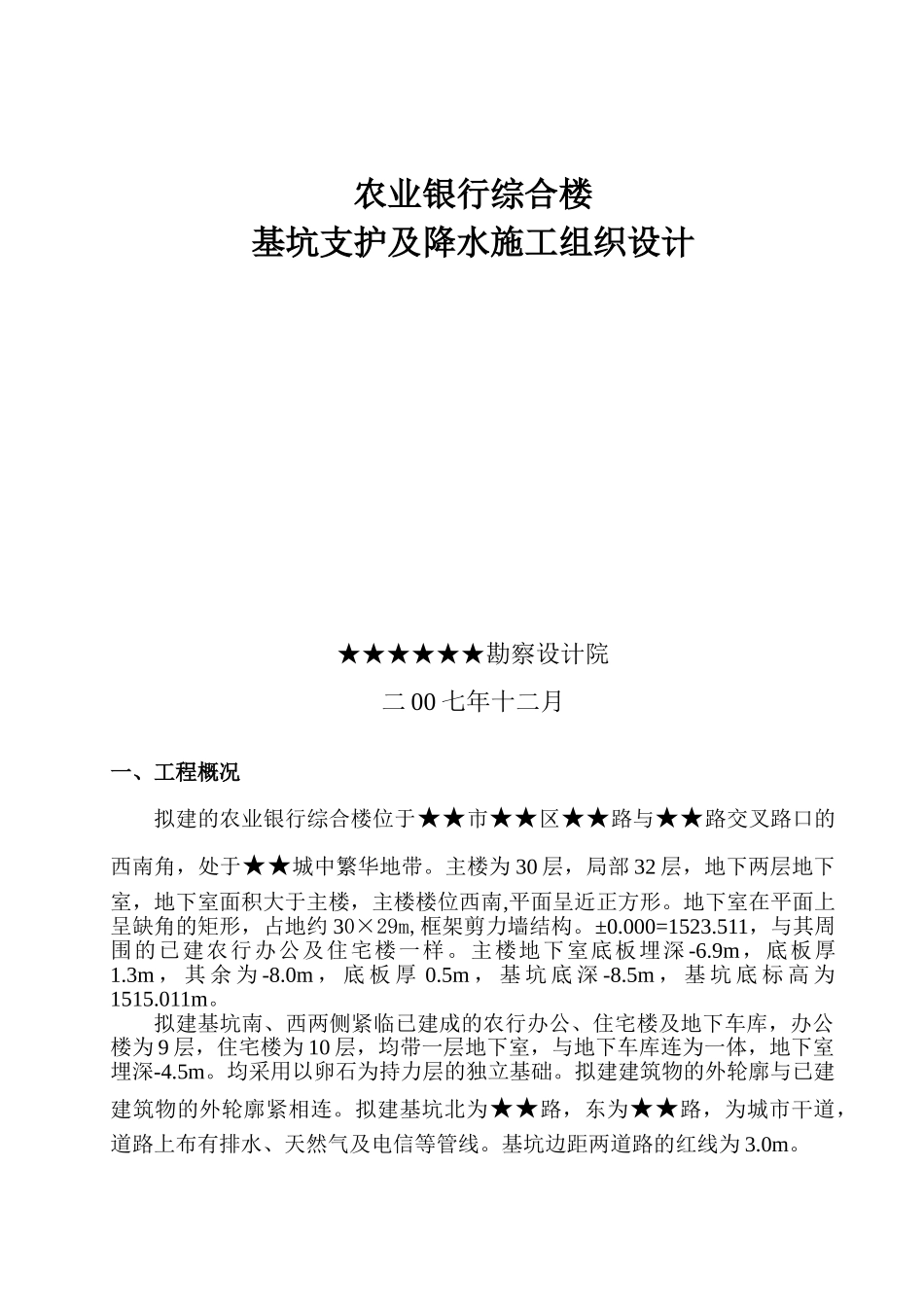

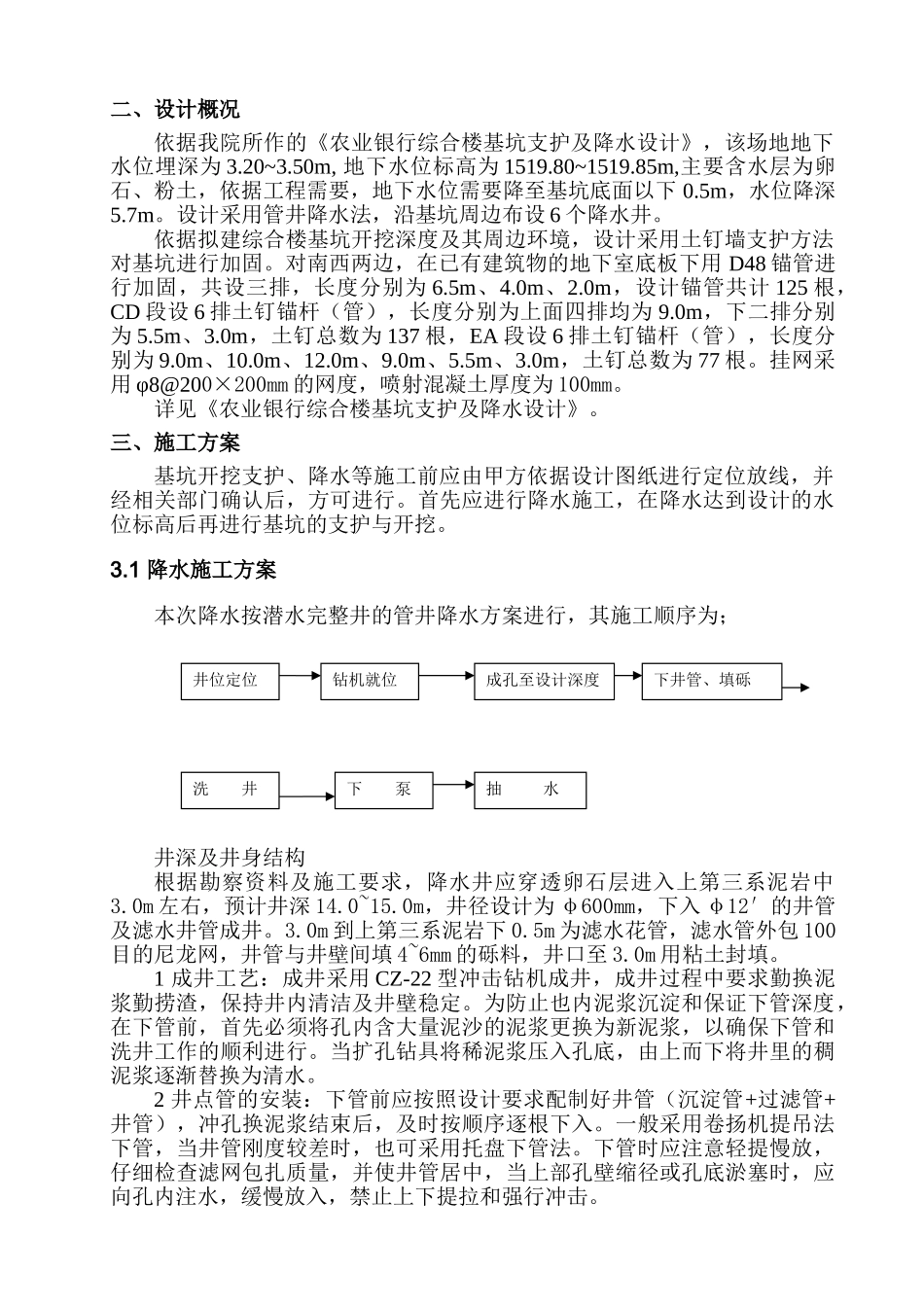

农业银行综合楼基坑支护及降水施工组织设计★★★★★★勘察设计院二00七年十二月一、工程概况拟建的农业银行综合楼位于★★市★★区★★路与★★路交叉路口的西南角，处于★★城中繁华地带。主楼为30层，局部32层，地下两层地下室，地下室面积大于主楼，主楼楼位西南,平面呈近正方形。地下室在平面上呈缺角的矩形，占地约30×29m,框架剪力墙结构。±0.000=1523.511，与其周围的已建农行办公及住宅楼一样。主楼地下室底板埋深-6.9m，底板厚1.3m，其余为-8.0m，底板厚0.5m，基坑底深-8.5m，基坑底标高为1515.011m。拟建基坑南、西两侧紧临已建成的农行办公、住宅楼及地下车库，办公楼为9层，住宅楼为10层，均带一层地下室，与地下车库连为一体，地下室埋深-4.5m。均采用以卵石为持力层的独立基础。拟建建筑物的外轮廓与已建建筑物的外轮廓紧相连。拟建基坑北为★★路，东为★★路，为城市干道，道路上布有排水、天然气及电信等管线。基坑边距两道路的红线为3.0m。二、设计概况依据我院所作的《农业银行综合楼基坑支护及降水设计》，该场地地下水位埋深为3.20~3.50m,地下水位标高为1519.80~1519.85m,主要含水层为卵石、粉土，依据工程需要，地下水位需要降至基坑底面以下0.5m，水位降深5.7m。设计采用管井降水法，沿基坑周边布设6个降水井。依据拟建综合楼基坑开挖深度及其周边环境，设计采用土钉墙支护方法对基坑进行加固。对南西两边，在已有建筑物的地下室底板下用D48锚管进行加固，共设三排，长度分别为6.5m、4.0m、2.0m，设计锚管共计125根，CD段设6排土钉锚杆（管），长度分别为上面四排均为9.0m，下二排分别为5.5m、3.0m，土钉总数为137根，EA段设6排土钉锚杆（管），长度分别为9.0m、10.0m、12.0m、9.0m、5.5m、3.0m，土钉总数为77根。挂网采用φ8@200×200mm的网度，喷射混凝土厚度为100mm。详见《农业银行综合楼基坑支护及降水设计》。三、施工方案基坑开挖支护、降水等施工前应由甲方依据设计图纸进行定位放线，并经相关部门确认后，方可进行。首先应进行降水施工，在降水达到设计的水位标高后再进行基坑的支护与开挖。3.1降水施工方案本次降水按潜水完整井的管井降水方案进行，其施工顺序为；井深及井身结构根据勘察资料及施工要求，降水井应穿透卵石层进入上第三系泥岩中3.0m左右，预计井深14.0~15.0m，井径设计为φ600mm，下入φ12′的井管及滤水井管成井。3.0m到上第三系泥岩下0.5m为滤水花管，滤水管外包100目的尼龙网，井管与井壁间填4~6mm的砾料，井口至3.0m用粘土封填。1成井工艺：成井采用CZ-22型冲击钻机成井，成井过程中要求勤换泥浆勤捞渣，保持井内清洁及井壁稳定。为防止也内泥浆沉淀和保证下管深度，在下管前，首先必须将孔内含大量泥沙的泥浆更换为新泥浆，以确保下管和洗井工作的顺利进行。当扩孔钻具将稀泥浆压入孔底，由上而下将井里的稠泥浆逐渐替换为清水。2井点管的安装：下管前应按照设计要求配制好井管（沉淀管+过滤管+井管），冲孔换泥浆结束后，及时按顺序逐根下入。一般采用卷扬机提吊法下管，当井管刚度较差时，也可采用托盘下管法。下管时应注意轻提慢放，仔细检查滤网包扎质量，并使井管居中，当上部孔壁缩径或孔底淤塞时，应向孔内注水，缓慢放入，禁止上下提拉和强行冲击。井位定位钻机就位成孔至设计深度下井管、填砾洗井下泵抽水3抽水泵的安装：详细检查各部件的完整性，安排起吊设备和用具；潜水泵水管和传动轴部分均分节组装，以丝扣联接，确保接头牢固，防止脱落；泵座放在井孔中间位置，基础牢靠，轴心垂直，确保密封处的严密性；电动机下降要保持平直，避免轴受损害，传动轴与电机转子需要要调整泵座，校正无误后，拧紧泵座和电机间的螺栓；调整传动轴和水泵叶轮片，带运转正常后投入使用。3.2基坑开挖、支护施工基础定位放线、降水完成后，甲方依据场地的交通条件，确定基坑开挖时的出土口位置，然后确定临设及材料堆放场地，做好地面排水系统。基坑开挖支护的施工顺序为：1开挖修坡土方开挖必须与土钉施工密切配合，分层、分段进行，分层高度决不能大于每层土钉的垂直距离，严禁超挖。否则会造成基坑的局部破坏，对开挖后的边坡...
