顶管工程监理控制要点VIP免费

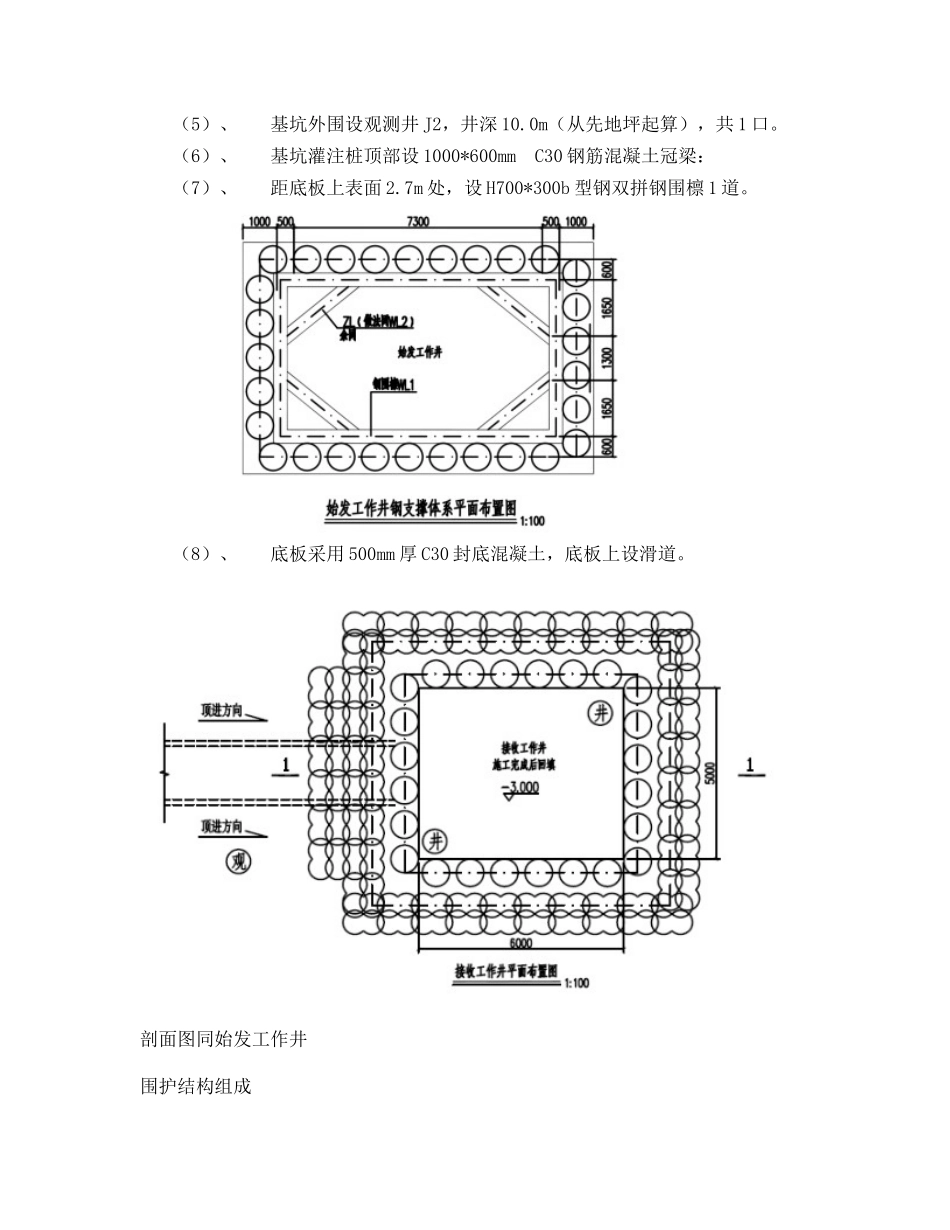

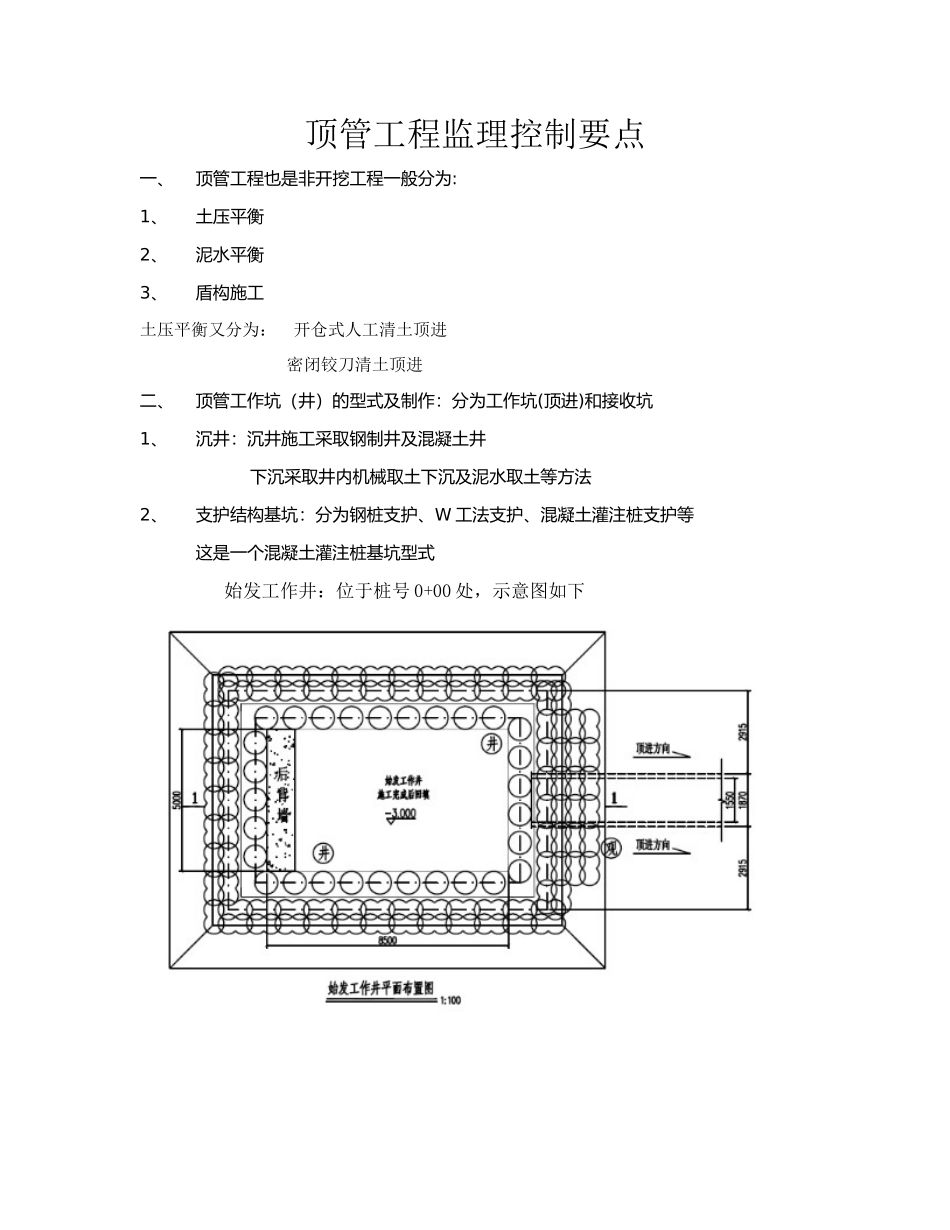

顶管工程监理控制要点一、顶管工程也是非开挖工程一般分为:1、土压平衡2、泥水平衡3、盾构施工土压平衡又分为：开仓式人工清土顶进密闭铰刀清土顶进二、顶管工作坑（井）的型式及制作：分为工作坑(顶进)和接收坑1、沉井：沉井施工采取钢制井及混凝土井下沉采取井内机械取土下沉及泥水取土等方法2、支护结构基坑：分为钢桩支护、W工法支护、混凝土灌注桩支护等这是一个混凝土灌注桩基坑型式始发工作井：位于桩号0+00处，示意图如下围护结构组成：（1）、水泥搅拌桩JB1，双头Φ700@1000，搭接200mm，有效桩长Lm，水泥掺量15%。共N组。（2）、钢砼灌注桩P1，Φ800@1000有效桩长L1m，共N1根。（3）、在基坑外围的四角分别设置大口井，降水井J1，井深L3m（从先地坪起算）。配合进行降水作业。沿基坑四周设400×300㎜的截水明沟，防止地表水流向基坑。（4）、在坑底的对角设置两口集水井，两侧挖排水沟进行基坑内导水，排水沟紧贴灌注桩施做，断面取300×300㎜，坡度为1%。基坑内地下水流入基坑内对角设置的集水井内，后用水泵抽出坑外。（5）、基坑外围设观测井J2，井深10.0m（从先地坪起算），共1口。（6）、基坑灌注桩顶部设1000*600mmC30钢筋混凝土冠梁：（7）、距底板上表面2.7m处，设H700*300b型钢双拼钢围檩1道。（8）、底板采用500mm厚C30封底混凝土，底板上设滑道。剖面图同始发工作井围护结构组成（1）、水泥搅拌桩JB1，双头Φ700@1000，搭接200mm，有效桩长Lm，水泥掺量15%。共N组。（2）、钢筋砼灌注桩P1，Φ800@1000有效桩长L1m，共N1根。（3）、在基坑外围的四角分别设置大口井，降水井J1，井深L2m（从先地坪起算）。配合进行降水作业。沿基坑四周设400×300㎜的截水明沟，防止地表水流向基坑。（4）、在坑底的对角设置两口集水井，两侧挖排水沟进行基坑内导水，排水沟紧贴灌注桩施做，断面取300×300㎜，坡度为1%。基坑内地下水流入基坑内对角设置的集水井内，后用水泵抽出坑外。（5）、基坑外围设观测井J2，井深11.0m（从先地坪起算），共1口。（6）、基坑灌注桩顶部设1000*600mmC30钢筋混凝土冠梁（示意图同始发工作井）。（7）、距底板上表面2.7m处，设H700*300b型钢双拼钢围檩1道。（8）、底板采用500mm厚C30封底混凝土。三、基坑施工工艺(一)、施工程序降水井施工——止水帷幕施工——钢筋砼灌注桩施工——基坑开挖至冠梁以下——冠梁施工——基坑开挖至钢围檩以下——钢围檩支撑——继续开挖至基坑设计高程——施工顶管后背墙，砼强度达到要求后——施工顶管底板，混凝土强度达到要求后——顶进轨道、设备安装——洞口止水制作——砼套管顶进——工作钢管穿管——工作钢管两端连接——基坑分层回填——拆除支撑——回填至原地面标高——清理现场——竣工验收(二)、施工降水、排水1、施工降水基坑外侧四角设置4个大口井降水。采用Ф400㎜无砂水泥管，管壁、管底包多层土工布及等粒径碎石，其透水直径不小于800㎜，井深从现状地面算起，至坑底以下3米。大口井降水15天后，方可进行基坑开挖。大口井应提前做成，降水过程中，应在水源管附近设水位观测井，发现异常立即停止降水。2、施工排水基坑开挖过程中，每次开挖前，先进行排水沟、集水井施工，采用水泵将水统一抽至基坑外排放。开挖至基地后，设排水沟将基底的水汇集到集水井（采用砂管，深度1m）内，保证基底无积水。降水期间安排人员日夜值班，进行降水控制操作；备好备用电源，保证抽水连续、正常进行。顶管施工过程中，集水井正常抽水，保证工作坑内无积水。(三)、水泥搅拌桩施工止水帷幕搅拌桩：采用直径Ф700㎜、咬合300㎜的水泥搅拌桩，水泥掺量15%。1、施工准备搅拌桩机采用双头搅拌桩机，配套设备：灰浆搅拌机、集料斗（容积0.2m3）,、灰浆泵。材料：水泥采用PS42.5普通硅酸盐水泥。施工用水采用自来水。施工用电采用现场发电机。或外接电源。2、具体施工方法（1）定轴线，挖沟槽根据基坑尺寸确定桩位轴线，搅拌桩轴线距基坑内边线0.75m。进行测量定位后作好明显、牢靠的桩位标志，同时作好测量记录，以便复核。用挖掘机配合人工开挖桩沟，槽宽1m，深1.5m，如有地下障碍，要彻底挖出，挖到原土层后，回填...
