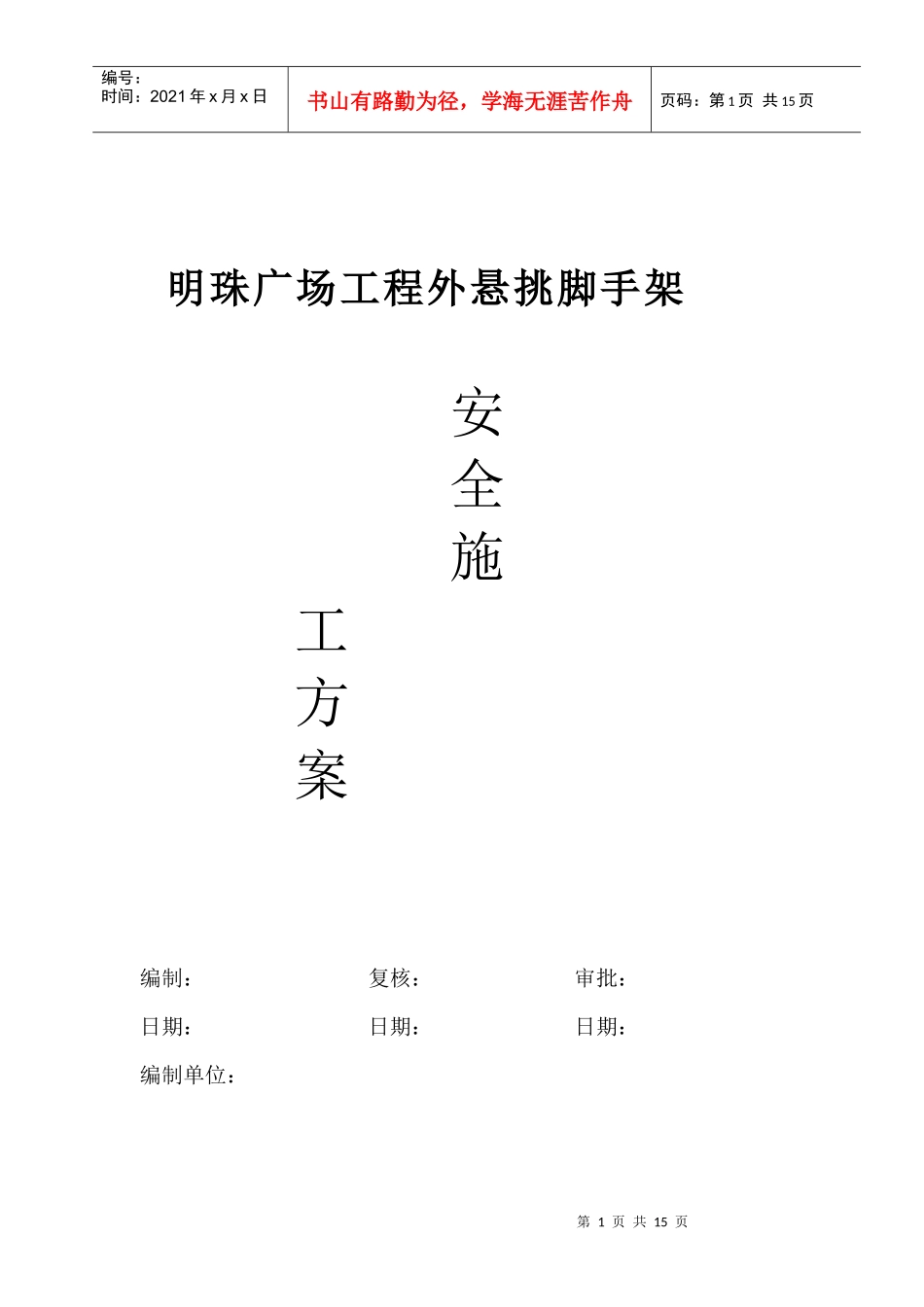

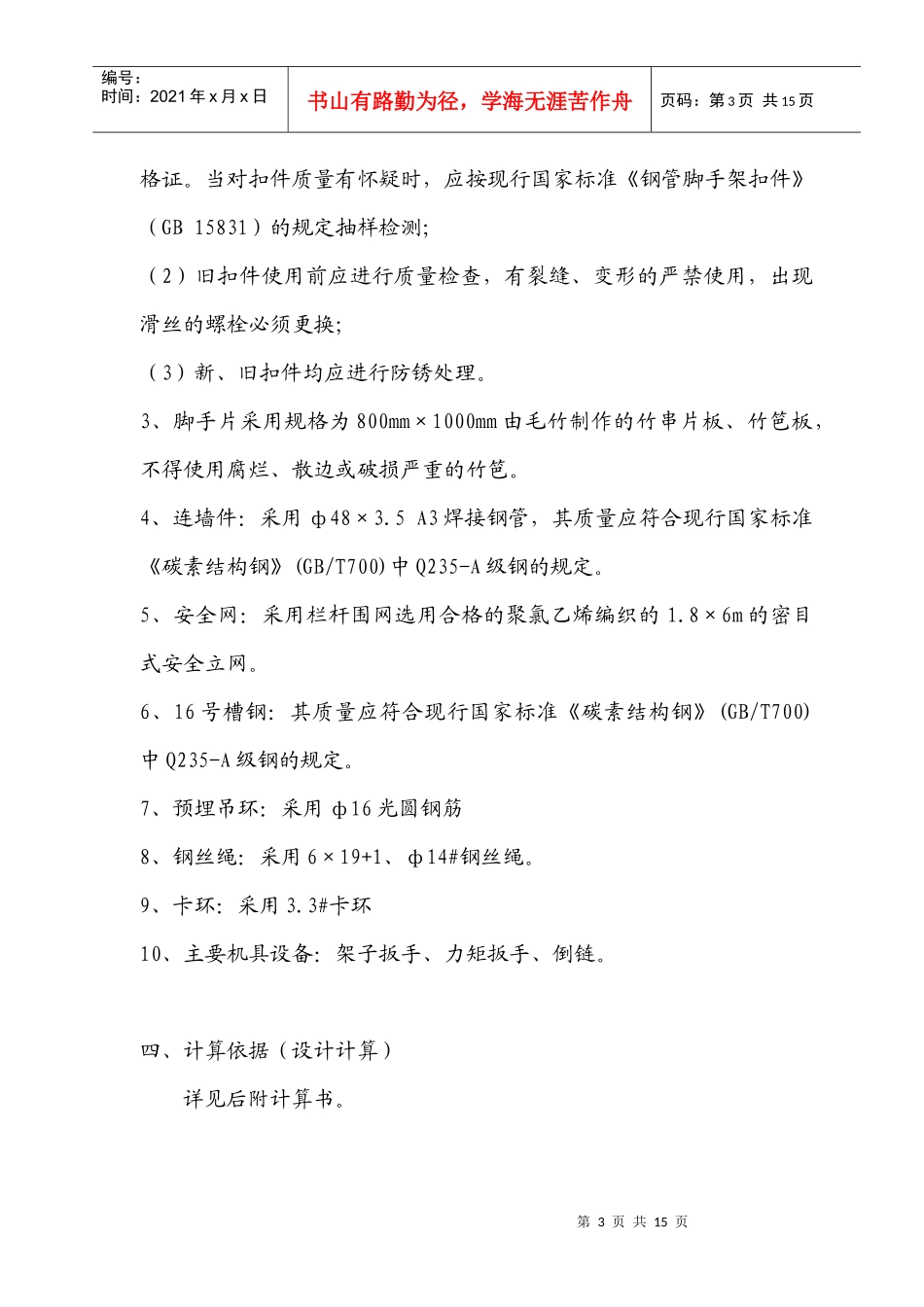

第1页共15页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共15页明珠广场工程外悬挑脚手架安全施工方案编制:复核:审批:日期:日期:日期:编制单位:第2页共15页第1页共15页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共15页一、工程概况本工程为明珠广场工程,地下1层,地上部分写字楼A座、商务办公楼H座为28层,写字楼B座为25层,框架-核心筒结构;写字楼C座为22层,框架-剪力墙结构。结合本工程特点,本工程三层以上采用型钢悬挑斜拉式钢管脚手架,具体的布置见附图。二、编制依据1、《明珠广场工程设计文件》(06-NC-07)2、《明珠广场工程施工组织设计》3、《建筑施工安全检查标准》JGJ59-994、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20015、《建筑施工手册(第四版)》三、材料要求1、钢管:采用外径48mm,壁厚3.5mm的A3焊接钢管,其质量要符合现行国家标准《碳素结构钢》(GB/T700)中Q235-A级钢的规定。2、扣件:其材质应符合《钢管脚手架扣件》(GB15831)中A3的规定,且不得有裂纹、气孔、疏松、砂眼等铸造缺陷。扣件的验收应符合下列规定:(1)新扣件应有生产许可证、法定检测单位的测试报告和产品质量合第3页共15页第2页共15页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共15页格证。当对扣件质量有怀疑时,应按现行国家标准《钢管脚手架扣件》(GB15831)的规定抽样检测;(2)旧扣件使用前应进行质量检查,有裂缝、变形的严禁使用,出现滑丝的螺栓必须更换;(3)新、旧扣件均应进行防锈处理。3、脚手片采用规格为800mm×1000mm由毛竹制作的竹串片板、竹笆板,不得使用腐烂、散边或破损严重的竹笆。4、连墙件:采用ф48×3.5A3焊接钢管,其质量应符合现行国家标准《碳素结构钢》(GB/T700)中Q235-A级钢的规定。5、安全网:采用栏杆围网选用合格的聚氯乙烯编织的1.8×6m的密目式安全立网。6、16号槽钢:其质量应符合现行国家标准《碳素结构钢》(GB/T700)中Q235-A级钢的规定。7、预埋吊环:采用ф16光圆钢筋8、钢丝绳:采用6×19+1、ф14#钢丝绳。9、卡环:采用3.3#卡环10、主要机具设备:架子扳手、力矩扳手、倒链。四、计算依据(设计计算)详见后附计算书。第4页共15页第3页共15页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共15页五、工艺流程5.1构造要求及技术措施1、写字楼A座从七层开始搭设槽钢,以上每隔五到六层搭设一层槽钢;写字楼B座从三层开始搭设槽钢,七层再搭设一层槽钢,以上每隔五到六层搭设一层槽钢;写字楼C座、商务办公楼H座从四层开始搭设槽钢,七层再搭设一层槽钢,以上每隔五到六层搭设一层槽钢。每次搭设槽钢的楼层,其上面一层预埋钢筋拉环(16的圆钢)用来绑扎钢丝绳。悬挑段采用16#槽钢外挑,各段步高均为1.8M,立杆间距1.5M,架子宽0.8M,按6层20.4M计算受力。2、单挑搭设高度为20.4米,每层水平小横杆与主体结构拉结见详图。3、外脚手架间隔一层布竹脚手片,单层的施工荷载为3.0KN/m2考虑。4、脚手架纵向两端和转角处起,有脚手架外侧每隔9米(水平距离)左右用斜杆搭成剪力撑,自上而下循序连续设置,斜杆用长钢管与脚手架底部成45~60°夹角,斜杆用旋转扣件与立杆和横向水平杆扣牢。5、外立杆里侧设1.2m高防护栏杆和0.3m高的挡脚,外部全部设置密目安全网。6、脚手架与主体结构必须采用刚性连接,连接杆应与墙面垂直。连墙件的布置应符合下列规定:(1)靠近主节点设置,偏离主节点的距离不应大于300mm;(2)应从底层第一步纵向水平杆处开始设置,当该处设置有困难时,应采用其它可靠措施固定;第5页共15页第4页共15页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共15页(3)优先采用菱形布置,也可采用方形、矩形布置;(4)连墙件的垂直间距不应大于建筑物的层高,并不应大于4m。连墙件的构造应符合下列规定:(1)连墙件中的连墙杆或拉筋宜呈水平设置,当不能水平设置时,与脚手架连接的一端应下斜连接,不应采用上斜连接;(2)连墙件必须采用可承受拉力和压力的构造。采用拉筋必须配用顶撑...
