芯片级维修之-图片全程BGA维修VIP免费

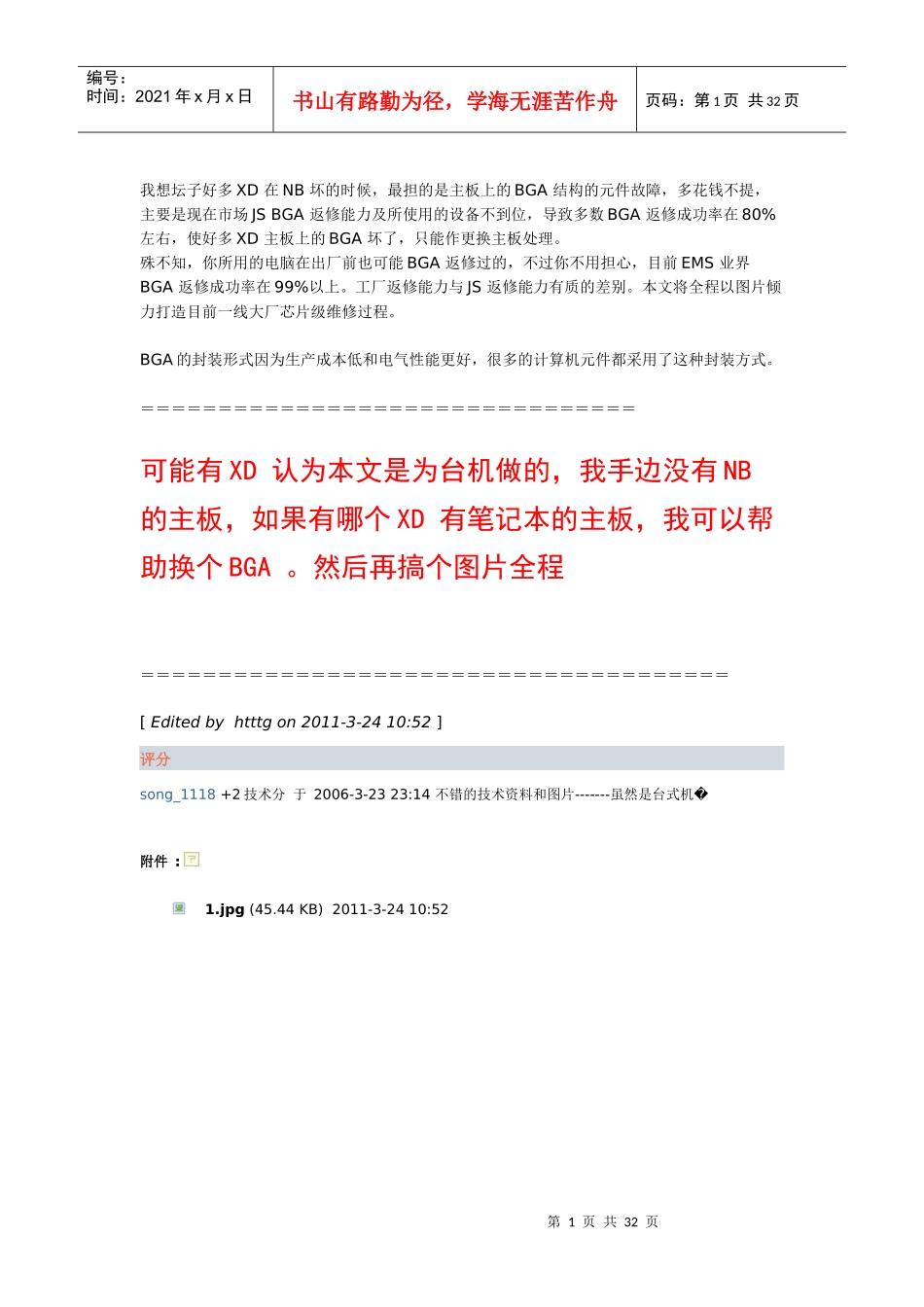

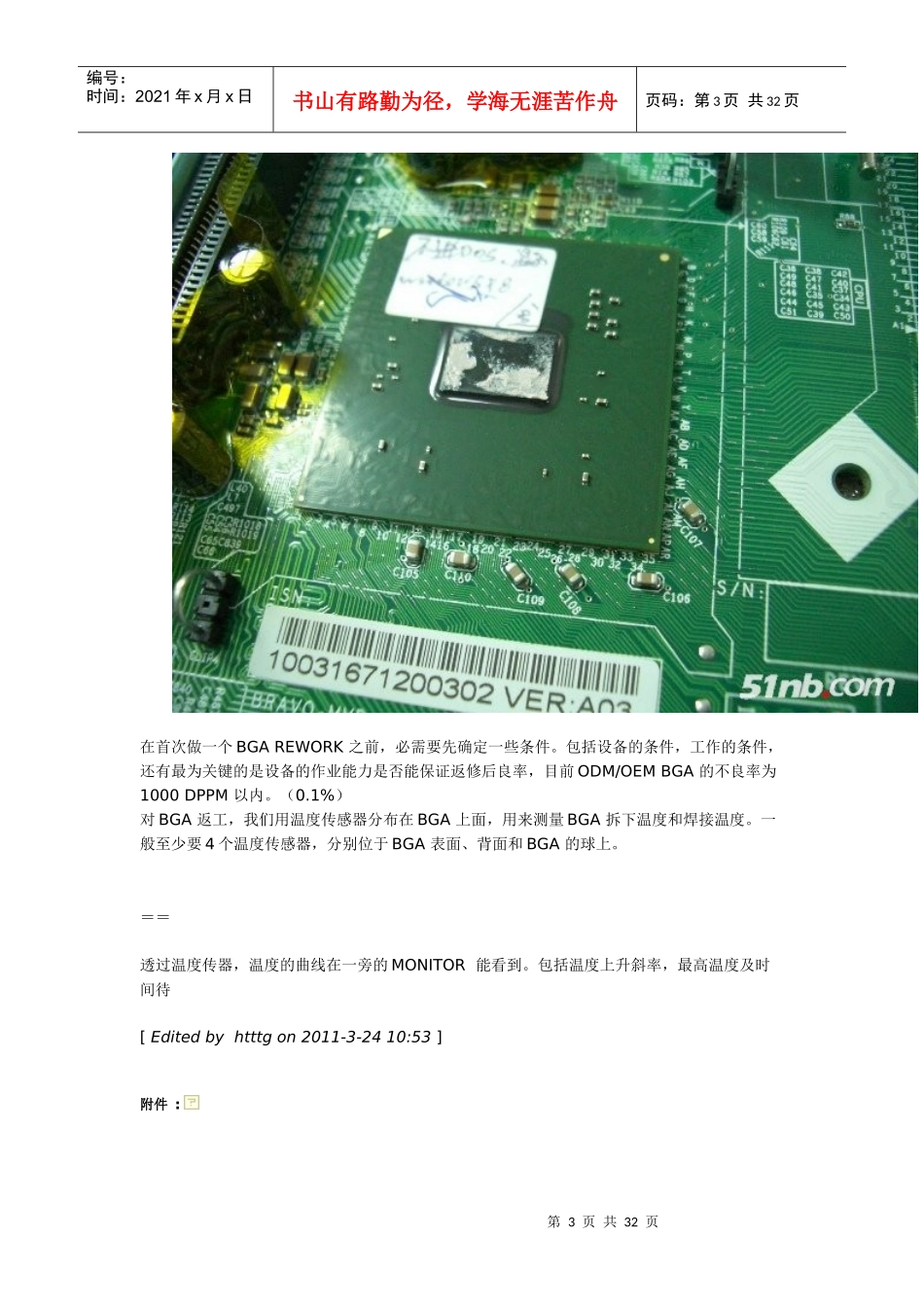

第1页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共32页我想坛子好多XD在NB坏的时候，最担的是主板上的BGA结构的元件故障，多花钱不提，主要是现在市场JSBGA返修能力及所使用的设备不到位，导致多数BGA返修成功率在80%左右，使好多XD主板上的BGA坏了，只能作更换主板处理。殊不知，你所用的电脑在出厂前也可能BGA返修过的，不过你不用担心，目前EMS业界BGA返修成功率在99%以上。工厂返修能力与JS返修能力有质的差别。本文将全程以图片倾力打造目前一线大厂芯片级维修过程。BGA的封装形式因为生产成本低和电气性能更好，很多的计算机元件都采用了这种封装方式。＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝可能有XD认为本文是为台机做的，我手边没有NB的主板，如果有哪个XD有笔记本的主板，我可以帮助换个BGA。然后再搞个图片全程＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝[Editedbyhtttgon2011-3-2410:52]评分song_1118+2技术分于2006-3-2323:14不错的技术资料和图片-------虽然是台式机�附件:1.jpg(45.44KB)2011-3-2410:52第2页共32页第1页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共32页主板上的BGA一般有4个部份，CPU/南桥/北桥/网卡，不管这其中任何一个BGA有短路或空焊或是BGA本身的问题，都可能使整个PC瘫痪或部份功能丧失。这也是我们为什么要进行BGAREWORK的主要原因（这是废话！！）。我手边上没有笔记本的主板，只有DESKTOP的主板。从BGA返修的面来说，大同小异。这是一个故障的主板，北桥短路，如果要修好这个主板，唯一的办法是将BGA拆下来重新植球后，再用设备焊上去。[Editedbyhtttgon2011-3-2410:53]附件:2.jpg(93.35KB)2011-3-2410:53第3页共32页第2页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共32页在首次做一个BGAREWORK之前，必需要先确定一些条件。包括设备的条件，工作的条件，还有最为关键的是设备的作业能力是否能保证返修后良率，目前ODM/OEMBGA的不良率为1000DPPM以内。（0.1%）对BGA返工，我们用温度传感器分布在BGA上面，用来测量BGA拆下温度和焊接温度。一般至少要4个温度传感器，分别位于BGA表面、背面和BGA的球上。＝＝透过温度传器，温度的曲线在一旁的MONITOR能看到。包括温度上升斜率，最高温度及时间待[Editedbyhtttgon2011-3-2410:53]附件:第4页共32页第3页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共32页3.jpg(56.91KB)2011-3-2410:53第5页共32页第4页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共32页4.jpg(82.33KB)2011-3-2410:535.jpg(40.43KB)2011-3-2410:53第6页共32页第5页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共32页从测试的数据中我们可以看到，测试的设备条件符合BGA拆装的条件。一般来说，BGA拆装的条件至少如下：最高温度：210－220c大于180度的时间约：60－120S[Editedbyhtttgon2011-3-2410:53]附件:6.jpg(44.34KB)2011-3-2410:53第7页共32页第6页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共32页上机开始准备取下BGA。大约需要360－380秒。BGAREWORKSTATION使用的是两种加热方式，一种电炉丝加热，用于BGA上面，一种是红外加热，用于下面，主要是为了防止PCB起泡。[Editedbyhtttgon2011-3-2410:54]附件:第8页共32页第7页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共32页7.jpg(58.77KB)2011-3-2410:54第9页共32页第8页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共32页8.jpg(72.67KB)2011-3-2410:549.jpg(51.76KB)2011-3-2410:54第10页共32页第9页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共32页BGA在经过360S后取下来了，[Editedbyhtttgon2011-3-2410:54]附件:10.jpg(52.11KB)2011-3-2410:54第11页共32页第10页共32页编号：...
