电气设备安全性评价VIP免费

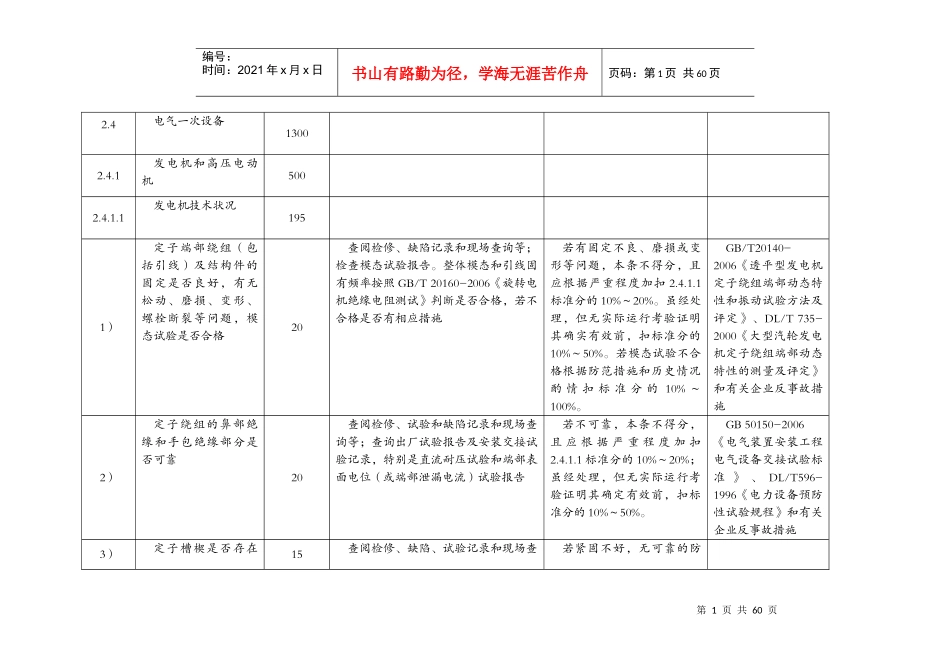

第1页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共60页2.4电气一次设备13002.4.1发电机和高压电动机5002.4.1.1发电机技术状况1951）定子端部绕组（包括引线）及结构件的固定是否良好，有无松动、磨损、变形、螺栓断裂等问题，模态试验是否合格20查阅检修、缺陷记录和现场查询等；检查模态试验报告。整体模态和引线固有频率按照GB/T20160-2006《旋转电机绝缘电阻测试》判断是否合格，若不合格是否有相应措施若有固定不良、磨损或变形等问题，本条不得分，且应根据严重程度加扣2.4.1.1标准分的10%～20%。虽经处理，但无实际运行考验证明其确实有效前，扣标准分的10%～50%。若模态试验不合格根据防范措施和历史情况酌情扣标准分的10%～100%。GB/T20140-2006《透平型发电机定子绕组端部动态特性和振动试验方法及评定》、DL/T735-2000《大型汽轮发电机定子绕组端部动态特性的测量及评定》和有关企业反事故措施2）定子绕组的鼻部绝缘和手包绝缘部分是否可靠20查阅检修、试验和缺陷记录和现场查询等；查询出厂试验报告及安装交接试验记录，特别是直流耐压试验和端部表面电位（或端部泄漏电流）试验报告若不可靠，本条不得分，且应根据严重程度加扣2.4.1.1标准分的10%～20%；虽经处理，但无实际运行考验证明其确定有效前，扣标准分的10%～50%。GB50150-2006《电气装置安装工程电气设备交接试验标准》、DL/T596-1996《电力设备预防性试验规程》和有关企业反事故措施3）定子槽楔是否存在15查阅检修、缺陷、试验记录和现场查若紧固不好，无可靠的防第2页共60页第1页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共60页松动和磨损现象，有无可靠的防松动措施询等松动措施，本条不得分，且应据严重程度加扣2.4.1.1标准分的10%～20%；虽经处理，但无实际运行考验证明其确定有效前，扣标准分的10%～50%4）定子铁芯有无松动、过热或断裂等情况15查阅检修、缺陷，试验记录和现场查询若有松动、过热或断裂时，本条不得分，且应根据严重程度加扣2.4.1.1标准分的10%～20%；，虽经处理，但无实际运行考验证明其确定有效前，扣标准分的10%～50%有关企业反事故措施5）护环、风扇、滑环和转子锻件等旋转部件有无裂纹、位移、腐蚀或过热等异常问题15查阅金属探伤和检验报告，检修、缺陷记录等，主要检查表面有无裂纹、严重划痕、碰撞痕印等对未按规定进行金属探伤检验、检查的，本条不得分，且应根据严重程度加扣2.4.1.1标准分的10%～20%；虽经处理，但无实际运行考验证明其确实有效前，扣标准分的10%～50%DL/T438-2009《火力发电厂金属技术监督规程》和有关企业反事故措施6）是否存在预防性试验漏项、降标或缺陷未能及时处理的问题20查阅试验、缺陷记录等，重点检查交、直流耐压和绝缘电阻及绕阻直阻测量等试验项目试验不规范酌情扣标准分的10%～50%，若有漏项、降标或缺陷未处理问题，本条不得分，且尚应根据危害程度加扣2.4.1.1标准分的10%DL/T596-1996《电力设备预防性试验规程》和GB/T20160-2006《旋转电机绝缘电阻测试》第3页共60页第2页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共60页～20%7）各检修工作是否均按要求进行；检修质量能否得到切实保证；若参与调峰运行，是否采取了必要的技术措施20查阅检修规程、记录、报告、总结和现场查询等若有漏项、降标或检修质量未能切实保证，本条不得分；调峰发电机，若未能取必要的技术措施，应酌情扣分有关企业反事故措施8）防止内冷水路堵塞的反措是否健全和落实15查阅检修、运行规程、检修、缺陷记录和现场检查等，重点检查水流量试验和反冲洗装置及滤网等，关注水流量和压力测量记录及线棒和出水测温情况，重点检查定子绕组进出水温度若未落实，本条不得分；若不健全或运行中有异常现象，则应根据严重程度扣标准分的50%～100%9）防止发电机漏水事故的反措是否健全和落实15查阅检查、运行规程、检修、缺陷记录和现场检查等，重点检查内冷水系统及氢冷却器漏氢监测情况若未落实，本条不得分；若不健全或运行中有异常现象，则应据严重程度扣标准分的50%～10010...
