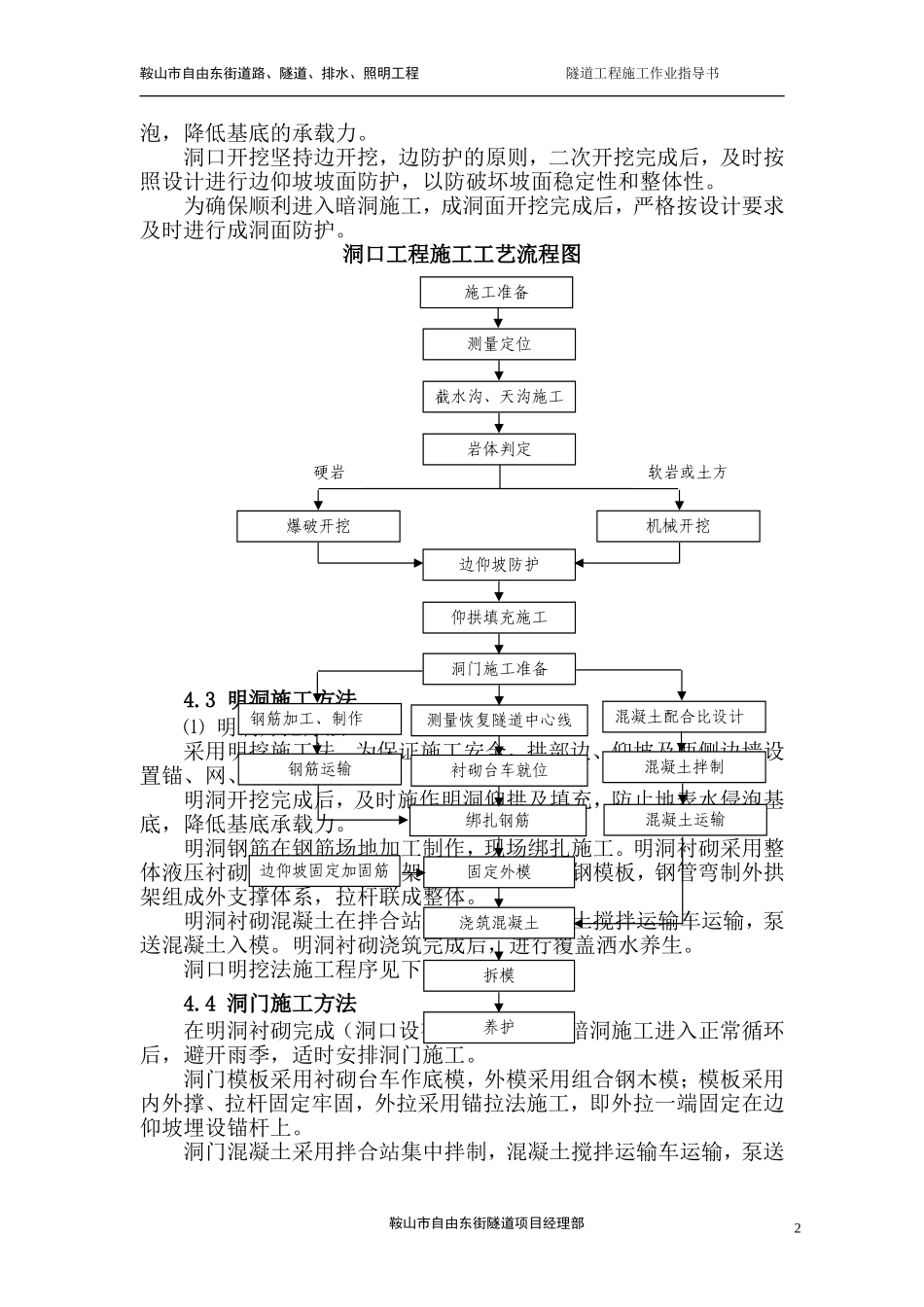

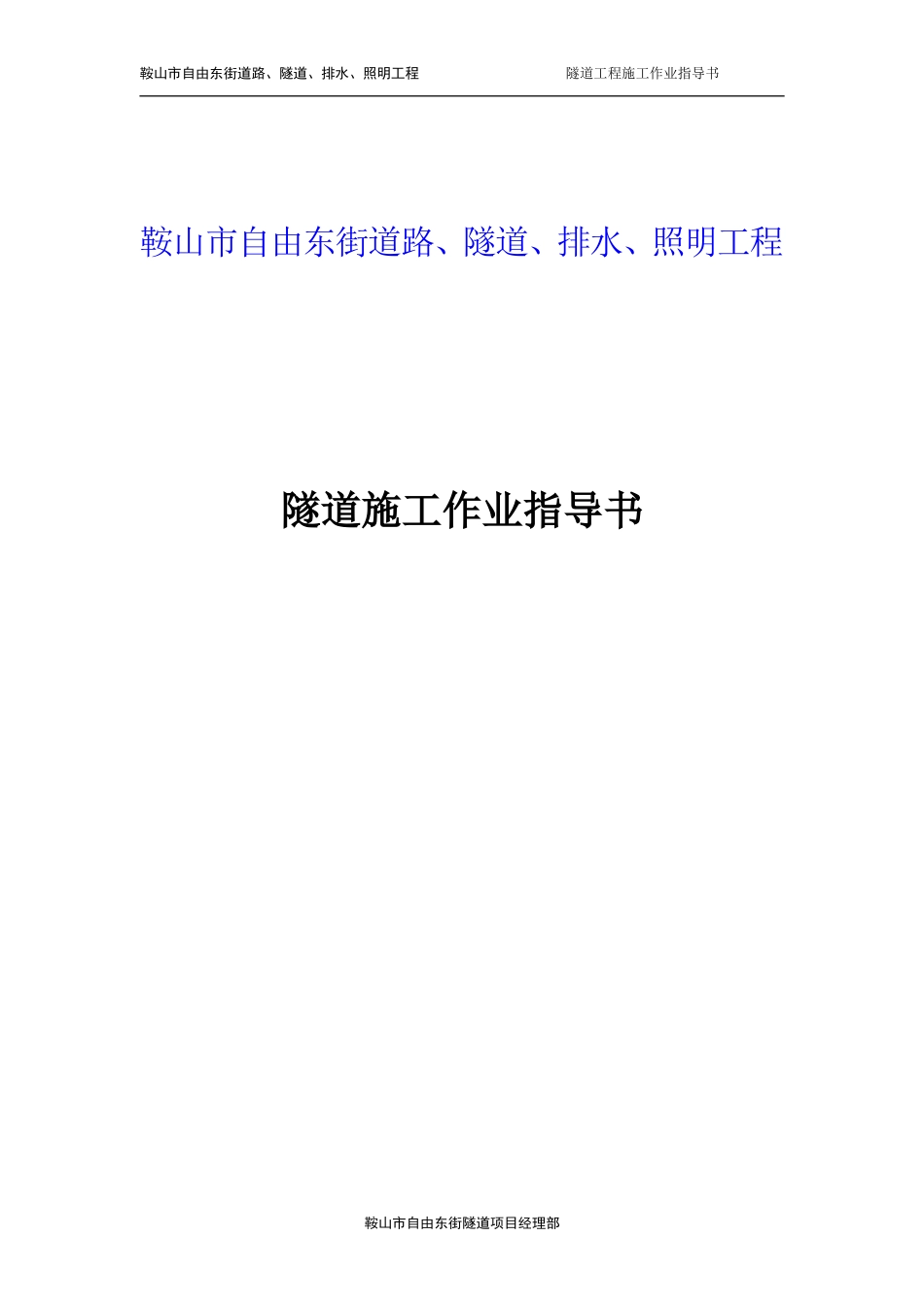

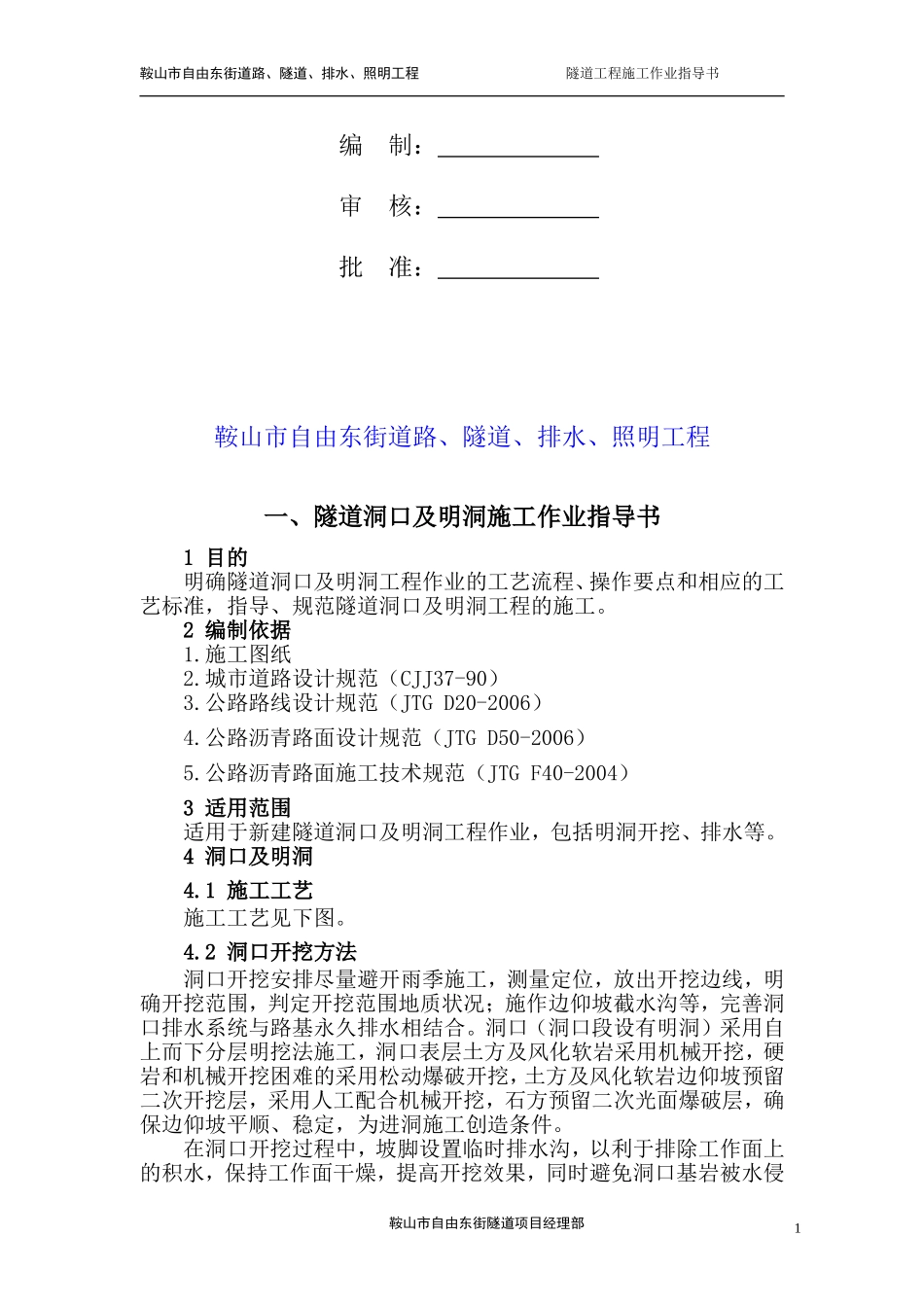

鞍山市自由东街道路、隧道、排水、照明工程隧道工程施工作业指导书鞍山市自由东街道路、隧道、排水、照明工程隧道施工作业指导书鞍山市自由东街隧道项目经理部鞍山市自由东街道路、隧道、排水、照明工程隧道工程施工作业指导书编制：审核：批准：鞍山市自由东街道路、隧道、排水、照明工程一、隧道洞口及明洞施工作业指导书1目的明确隧道洞口及明洞工程作业的工艺流程、操作要点和相应的工艺标准，指导、规范隧道洞口及明洞工程的施工。2编制依据1.施工图纸2.城市道路设计规范（CJJ37-90）3.公路路线设计规范（JTGD20-2006）4.公路沥青路面设计规范（JTGD50-2006）5.公路沥青路面施工技术规范（JTGF40-2004）3适用范围适用于新建隧道洞口及明洞工程作业，包括明洞开挖、排水等。4洞口及明洞4.1施工工艺施工工艺见下图。4.2洞口开挖方法洞口开挖安排尽量避开雨季施工，测量定位，放出开挖边线，明确开挖范围，判定开挖范围地质状况；施作边仰坡截水沟等，完善洞口排水系统与路基永久排水相结合。洞口（洞口段设有明洞）采用自上而下分层明挖法施工，洞口表层土方及风化软岩采用机械开挖，硬岩和机械开挖困难的采用松动爆破开挖，土方及风化软岩边仰坡预留二次开挖层，采用人工配合机械开挖，石方预留二次光面爆破层，确保边仰坡平顺、稳定，为进洞施工创造条件。在洞口开挖过程中，坡脚设置临时排水沟，以利于排除工作面上的积水，保持工作面干燥，提高开挖效果，同时避免洞口基岩被水侵鞍山市自由东街隧道项目经理部1鞍山市自由东街道路、隧道、排水、照明工程隧道工程施工作业指导书泡，降低基底的承载力。洞口开挖坚持边开挖，边防护的原则，二次开挖完成后，及时按照设计进行边仰坡坡面防护，以防破坏坡面稳定性和整体性。为确保顺利进入暗洞施工，成洞面开挖完成后，严格按设计要求及时进行成洞面防护。洞口工程施工工艺流程图4.3明洞施工方法⑴明洞开挖方法采用明挖施工法，为保证施工安全，拱部边、仰坡及两侧边墙设置锚、网、喷临时支护。明洞开挖完成后，及时施作明洞仰拱及填充，防止地表水侵泡基底，降低基底承载力。明洞钢筋在钢筋场地加工制作，现场绑扎施工。明洞衬砌采用整体液压衬砌台车作内模及支架，外模采用建筑钢模板，钢管弯制外拱架组成外支撑体系，拉杆联成整体。明洞衬砌混凝土在拌合站集中拌制，混凝土搅拌运输车运输，泵送混凝土入模。明洞衬砌浇筑完成后，进行覆盖洒水养生。洞口明挖法施工程序见下图。4.4洞门施工方法在明洞衬砌完成（洞口设有明洞段时）、暗洞施工进入正常循环后，避开雨季，适时安排洞门施工。洞门模板采用衬砌台车作底模，外模采用组合钢木模；模板采用内外撑、拉杆固定牢固，外拉采用锚拉法施工，即外拉一端固定在边仰坡埋设锚杆上。洞门混凝土采用拌合站集中拌制，混凝土搅拌运输车运输，泵送鞍山市自由东街隧道项目经理部2施工准备测量定位截水沟、天沟施工岩体判定硬岩软岩或土方爆破开挖机械开挖边仰坡防护仰拱填充施工洞门施工准备测量恢复隧道中心线衬砌台车就位绑扎钢筋钢筋运输钢筋加工、制作固定外模边仰坡固定加固筋浇筑混凝土拆模养护混凝土拌制混凝土配合比设计混凝土运输夯填土石㈠㈠㈠㈠砂卵石反滤层M10浆片回填夯填土石M10浆片回填砂卵石反滤层洞口明挖法施工程序图说明：1、开挖(一)，采用边墙底放坡开挖，边开挖边进行边坡防护施作。2、开挖完后，施作洞口及明洞的锚喷防护及超前管棚工作并及时施作仰拱及填充砼。3、施作曲墙部分防水层及排水系统，衬砌台车就位，挂立外模，灌注明洞衬砌砼。4、待衬砌砼达到设计强度后对两侧直立边墙采用M10浆砌片石及反滤层铺设。5、施作明洞防水层，对称夯填土石。鞍山市自由东街道路、隧道、排水、照明工程隧道工程施工作业指导书混凝土浇筑，拆模后覆盖洒水养生。设置明洞段，洞门混凝土达到设计强度后，按设计要求施作防水层，两侧对称回填土石方至设计坡度，进行坡面防护等施工。4.5明洞防排水及回填按设计施做盲沟、防水层和隔水层。回填分层对称进行，逐层夯实；填料要经土工试验选定，夯实机具、回填层厚和夯实遍数经实验确定。洞口明挖法施工程序图5质量管理措施⑴建...
