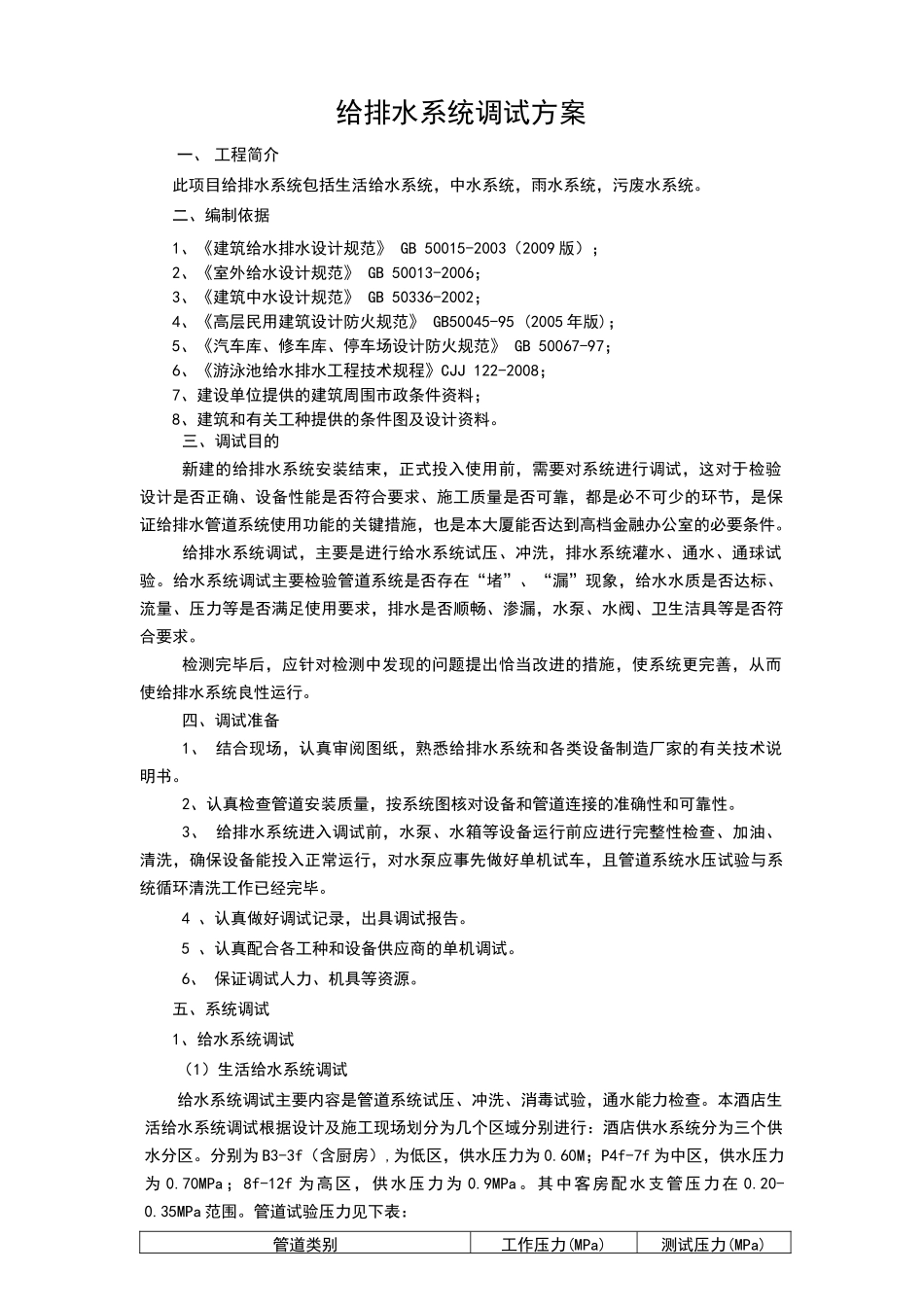

给排水系统调试方案一、工程简介此项目给排水系统包括生活给水系统，中水系统，雨水系统，污废水系统。二、编制依据1、《建筑给水排水设计规范》GB50015-2003（2009版）；2、《室外给水设计规范》GB50013-2006；3、《建筑中水设计规范》GB50336-2002；4、《高层民用建筑设计防火规范》GB50045-95(2005年版)；5、《汽车库、修车库、停车场设计防火规范》GB50067-97；6、《游泳池给水排水工程技术规程》CJJ122-2008；7、建设单位提供的建筑周围市政条件资料；8、建筑和有关工种提供的条件图及设计资料。三、调试目的新建的给排水系统安装结束，正式投入使用前，需要对系统进行调试，这对于检验设计是否正确、设备性能是否符合要求、施工质量是否可靠，都是必不可少的环节，是保证给排水管道系统使用功能的关键措施，也是本大厦能否达到高档金融办公室的必要条件。给排水系统调试，主要是进行给水系统试压、冲洗，排水系统灌水、通水、通球试验。给水系统调试主要检验管道系统是否存在“堵”、“漏”现象，给水水质是否达标、流量、压力等是否满足使用要求，排水是否顺畅、渗漏，水泵、水阀、卫生洁具等是否符合要求。检测完毕后，应针对检测中发现的问题提出恰当改进的措施，使系统更完善，从而使给排水系统良性运行。四、调试准备1、结合现场，认真审阅图纸，熟悉给排水系统和各类设备制造厂家的有关技术说明书。2、认真检查管道安装质量，按系统图核对设备和管道连接的准确性和可靠性。3、给排水系统进入调试前，水泵、水箱等设备运行前应进行完整性检查、加油、清洗，确保设备能投入正常运行，对水泵应事先做好单机试车，且管道系统水压试验与系统循环清洗工作已经完毕。4、认真做好调试记录，出具调试报告。5、认真配合各工种和设备供应商的单机调试。6、保证调试人力、机具等资源。五、系统调试1、给水系统调试（1）生活给水系统调试给水系统调试主要内容是管道系统试压、冲洗、消毒试验，通水能力检查。本酒店生活给水系统调试根据设计及施工现场划分为几个区域分别进行：酒店供水系统分为三个供水分区。分别为B3-3f（含厨房）,为低区，供水压力为0.60M；P4f-7f为中区，供水压力为0.70MPa；8f-12f为高区，供水压力为0.9MPa。其中客房配水支管压力在0.20-0.35MPa范围。管道试验压力见下表：管道类别工作压力(MPa)测试压力(MPa)1）给水系统a.地下管道1.01.5b.上水管道1.01.5c.给水管1.01.52）绿化及汽车冲洗用给水管1.01.53）泵送排水管0.61.54）阀门与相连管道相同5）污水及废水及雨水管道灌水试验1）系统试压：A灌水前的检查工作：a检查全系统管路、设备、阀件、支架等必须安装无误。各连接处均无遗漏。b检查全系统试压的实际情况，检查系统上各类阀门的开、关状态，不得漏检。c检查试压用的压力表灵敏度。d水压试验系统中的阀门都处于全关闭状态。待试压中需要开启时再打开，控制阀门打开后，派专人巡视。B向管道系统注水：用总包临时自来水从下往上向系统送水，注水时，应该将楼内给水系统最高点的阀门打开，待管道系统内的空气全部排净见水后，才可将阀门关闭，此时表明管道系统注水已满（应反复关闭数次进行验证）。C向管道系统加压：管道系统注满水后，启动加压泵使系统水压逐渐升高，先升至工作压力（不小于0.6MPa），停泵检查，观察各部位无破裂、无渗漏时，再将压力升至试验压力（1.5倍工作压力），并稳压1hmin，压力降不大于0.05MPa，表明系统强度试验合格。然后再将试验压力缓慢降至工作压力，再较长时间观察，此时全系统的各部位仍无渗漏，试压合格。D泄水a系统试压合格后，放掉管道内的全部存水，特别注意将系统低处的存水泄掉。b在试压过程中发现意外，或管道存在漏点需要泄水时，放掉管道内全部存水，待管道修复后，重新灌水，试压，直至合格。2）冲洗、消毒给水系统冲洗应该先冲洗底部干管，后冲洗各环路支管。冲洗前，将管道系统内的止回阀阀芯等拆除，待冲洗合格后重新安上。将临时自来水接至供水水平主管向系统供水。关闭其他支管控制阀门，只开启干管末端支管最底层的阀门，由底层放水并引至排水系统内。观察出水口处水质的变化。底层干管冲洗后再依次冲洗...
