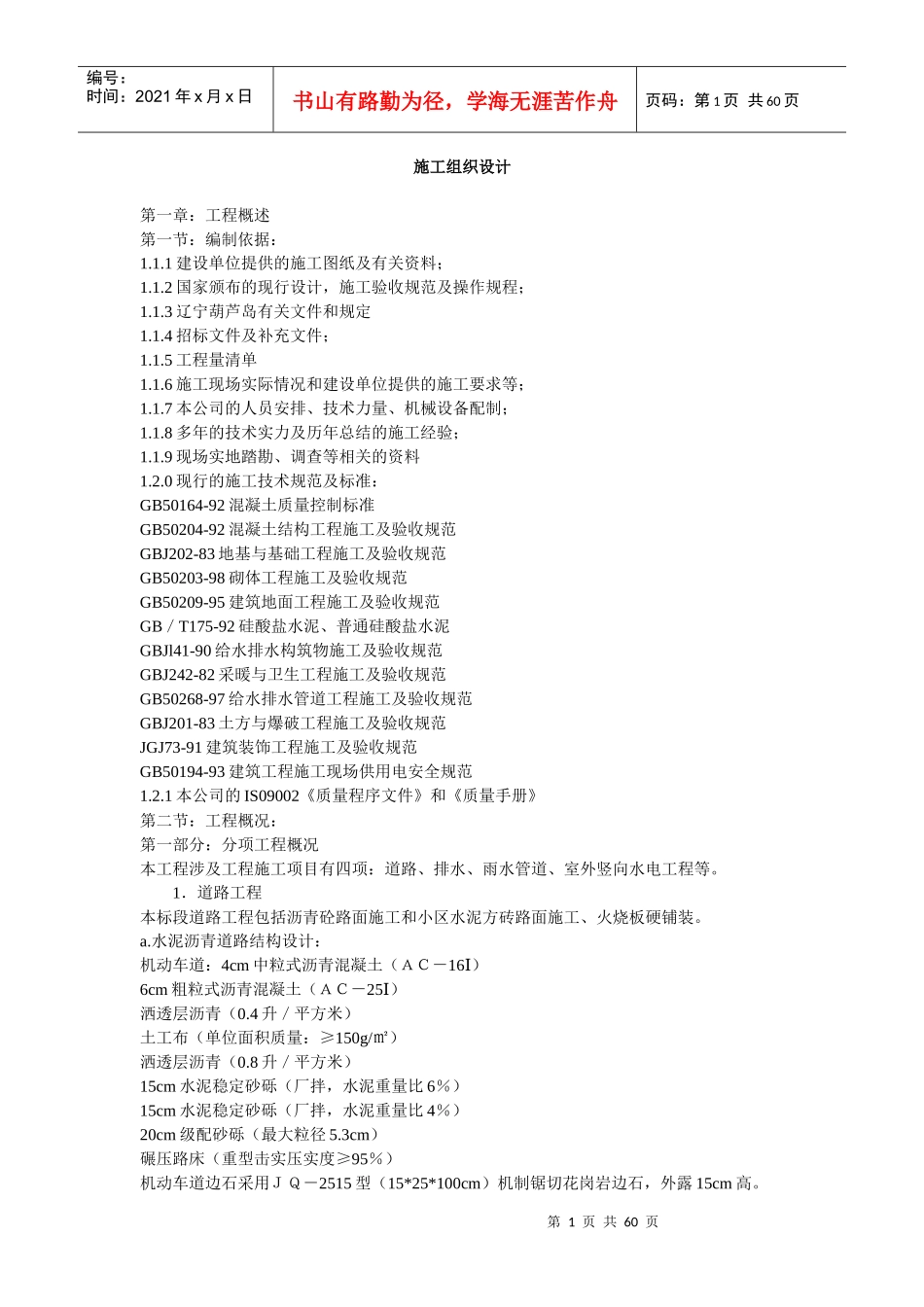

第1页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共60页施工组织设计第一章：工程概述第一节：编制依据：1.1.1建设单位提供的施工图纸及有关资料；1.1.2国家颁布的现行设计，施工验收规范及操作规程；1.1.3辽宁葫芦岛有关文件和规定1.1.4招标文件及补充文件；1.1.5工程量清单1.1.6施工现场实际情况和建设单位提供的施工要求等；1.1.7本公司的人员安排、技术力量、机械设备配制；1.1.8多年的技术实力及历年总结的施工经验；1.1.9现场实地踏勘、调查等相关的资料1.2.0现行的施工技术规范及标准：GB50164-92混凝土质量控制标准GB50204-92混凝土结构工程施工及验收规范GBJ202-83地基与基础工程施工及验收规范GB50203-98砌体工程施工及验收规范GB50209-95建筑地面工程施工及验收规范GB／T175-92硅酸盐水泥、普通硅酸盐水泥GBJl41-90给水排水构筑物施工及验收规范GBJ242-82采暖与卫生工程施工及验收规范GB50268-97给水排水管道工程施工及验收规范GBJ201-83土方与爆破工程施工及验收规范JGJ73-91建筑装饰工程施工及验收规范GB50194-93建筑工程施工现场供用电安全规范1.2.1本公司的IS09002《质量程序文件》和《质量手册》第二节：工程概况：第一部分：分项工程概况本工程涉及工程施工项目有四项：道路、排水、雨水管道、室外竖向水电工程等。1．道路工程本标段道路工程包括沥青砼路面施工和小区水泥方砖路面施工、火烧板硬铺装。a.水泥沥青道路结构设计：机动车道：4cm中粒式沥青混凝土（ＡＣ－16Ⅰ）6cm粗粒式沥青混凝土（ＡＣ－25Ⅰ）洒透层沥青（0.4升／平方米）土工布（单位面积质量：≥150g/㎡）洒透层沥青（0.8升／平方米）15cm水泥稳定砂砾（厂拌，水泥重量比6％）15cm水泥稳定砂砾（厂拌，水泥重量比4％）20cm级配砂砾（最大粒径5.3cm）碾压路床（重型击实压实度≥95％）机动车道边石采用ＪＱ－2515型（15*25*100cm）机制锯切花岗岩边石，外露15cm高。第2页共60页第1页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共60页b.混凝土砖路面结构设计：19.8*9.8*6cm水泥混凝土路面砖3cm厚M7.5水泥砂浆结合层20cm水泥稳定砂砾（厂拌，水泥重量比5％）碾压路床（重型击实压实度≥95％）人行道边石采用ＪＱ－2018型（10*10*50cm）机制锯切花岗岩下卧边石。2．排水工程：本次施工雨水、排水管线均采用大开槽施工方式。所有新建管道均做闭水试验，合乎要求后进行施工。管线位于路床下。雨、污水管道均采用钢筋砼承插口管，120°砂石基础、180°砂石基础。雨、污水检查井均采用砖砌检查井。3．给水工程生活给水管线位于道路路床下，在管线高点设置排水阀，再管线低点设置排泥阀。管材及接口：给水管道均采用高密度聚乙烯管（ＨＤＰＥ），１００mm砂垫层基础，热熔接口。阀门：阀门均采用暗杆楔式闸门闸阀，法兰接口。生活给水排泥阀：干管400mm采用150mm排泥阀。生活给水排气阀：干管ＤＮ200采用65mm排气阀。在管线高点设置排气阀，在管线低点设置排泥阀，沿途设置消火栓。管材及接口：生活给水管道均采用聚乙烯管（ＰＥ），热熔接口，ＤＮ２００mm,ＤＮ１００mm采用１００mm砂垫层基础，ＤＮ３００mm采用２００mm砂垫层基础，4.化粪池工程化粪池总计2座，6＃为钢筋砼化粪池。第二部分：主要工程量：1.道路工程：1挖四类土方M37657315cm级配砂砾M22446415cm水泥稳定砂砾M224465水泥砼路面m22446615cm水泥稳定砂砾(6%)m224467预应力钢筋t10.948车行道侧缘石m15002.排水工程：一排水管线1挖沟槽和化粪池土方m310002混凝土管铺设m3503回填砂砾m31204回填土方m31505检查井砌筑座56化粪池座2二雨水管线7挖沟槽土方m37008混凝土管铺设m6909回填砂砾m3120第3页共60页第2页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共60页10单、双箅雨水井座163．给水及电工程：1挖沟槽土方m34072水管铺设m463电气套管铺设m503管件安装个44阀门安装个25回填砂砾m31907井砌筑座24.化粪池工程：1挖土方m31442钢筋t44混凝土m3304井盖安装座26第二章施工组织与项目奋斗目标第一节指导思想及施工组织2.1.1在项目施工过程中，将...
