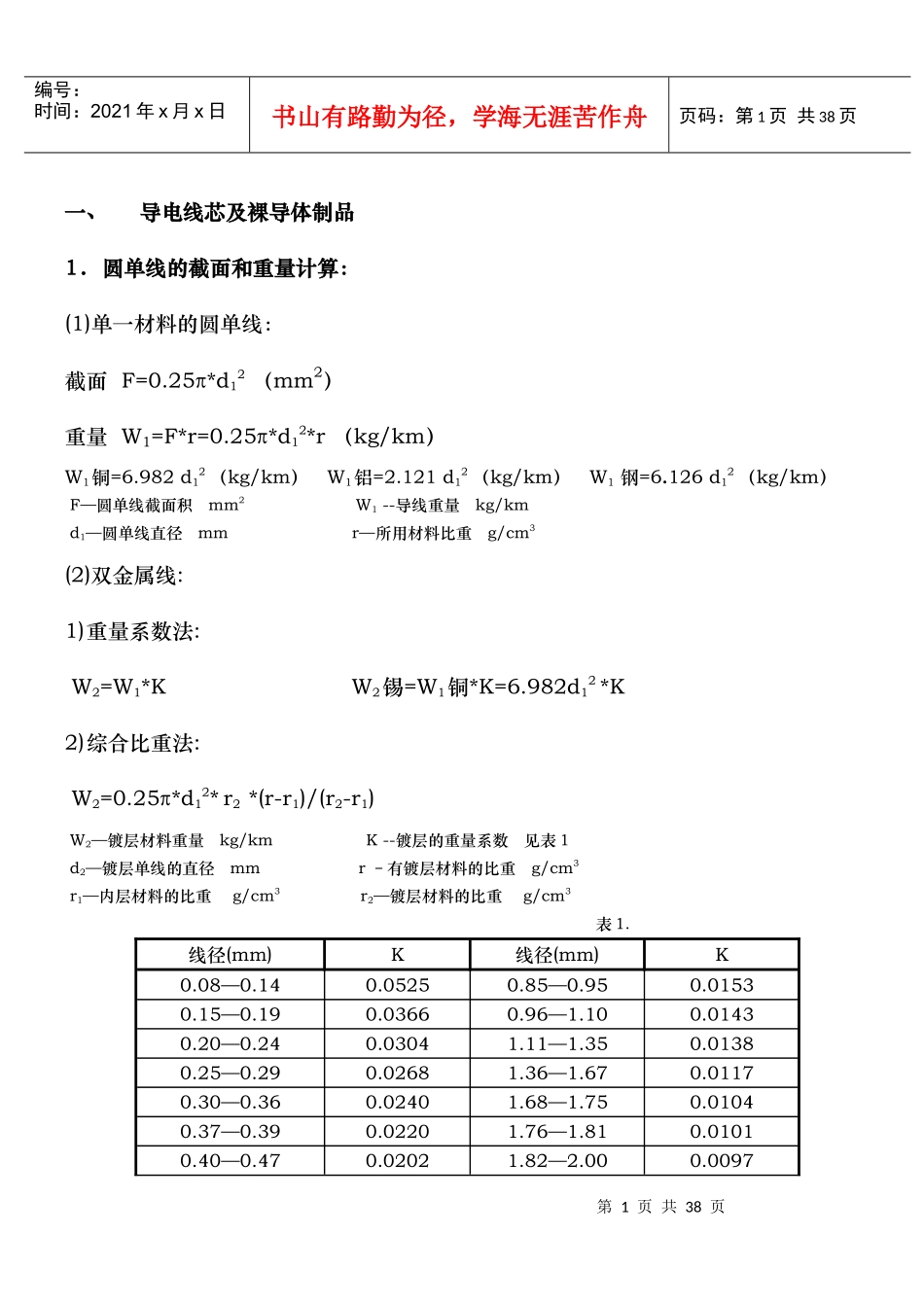

第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共38页一、导电线芯及裸导体制品1．圆单线的截面和重量计算：(1)单一材料的圆单线：截面F=0.25π*d12（mm2）重量W1=F*r=0.25π*d12*r（kg/km）W1铜=6.982d12（kg/km）W1铝=2.121d12（kg/km）W1钢=6.126d12（kg/km）F—圆单线截面积mm2W1--导线重量kg/kmd1—圆单线直径mmr—所用材料比重g/cm3(2)双金属线:1)重量系数法:W2=W1*KW2锡=W1铜*K=6.982d12*K2)综合比重法:W2=0.25π*d12*r2*(r-r1)/(r2-r1)W2—镀层材料重量kg/kmK--镀层的重量系数见表1d2—镀层单线的直径mmr–有镀层材料的比重g/cm3r1—内层材料的比重g/cm3r2—镀层材料的比重g/cm3表1.线径(mm)K线径(mm)K0.08—0.140.05250.85—0.950.01530.15—0.190.03660.96—1.100.01430.20—0.240.03041.11—1.350.01380.25—0.290.02681.36—1.670.01170.30—0.360.02401.68—1.750.01040.37—0.390.02201.76—1.810.01010.40—0.470.02021.82—2.000.0097第2页共38页第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共38页0.48—0.590.01982.01—3.510.00880.60—0.730.01783.52及以上0.00780.74—0.840.01652.型线的截面和重量计算1)裸扁线的截面和重量计算(1)截面F=a*b-f=a*b-[(2R)2-πR2]=a*b-0.358R2(mm2)(2)周长C=2(a+b)-L=2(a+b)-(8R-2πR)=2(a+b)-1.72R(mm)(3)重量W1=F*r(kg/km)a—扁线厚度mmb—扁线宽度mmR—扁线的圆角半径mmr—方角一圆角截面的差数mm2L—方欠与圆角周长的差数mmF—扁线截面积mm2C—扁线的周长mmr—所用材料比重g/cm32)双沟形电车线截面和重量计算双沟形是车线截面可用作图法分块计算,然后相加而得,或使用求积仪测得。但在计算重量时可用标称截面计算。(1)铜电车线W=F*8.89（kg/km)F—标称截面mm2(2)铝合金电车线W=F*r(kg/km)r—铝合金比重g/cm3(3)钢铝电车线W=W铜+W铝=F钢*r钢+F铝*r铝(kg/km)第3页共38页第2页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共38页(参照电线电缆手册第二册709页表12—5)3)高压电缆用型线芯重量计算(1)空心绞合线芯直径DD=D0+2(tz+t弓)(mm)(2)重量W=(FZnZ+F弓n弓)*r*K(kg/km)tz、t弓—Z形及弓形线厚度mmD0—油道直径mmFZ、F弓—Z形及弓形线厚度mmnZ、n弓—Z形及弓形线根数r—所用材料比重g/cm3K—线芯绞入系数备注：镀锡铜导体重量计算：M=平方数*密度（8.89）*工艺系数（1.05）*芯数绝缘护套重量计算：M=(大直径2-小直径2)*材料密度*0.7854*钳入系数（1.05）材料密度见附表铜编织重量计算：M=（π2/2）d*（D+2d）PKλD:编织前的外径d：编织丝的直径P：编织丝的密度K：编织的交叉系数（1.015）λ：单向覆盖率80%=0.5528第4页共38页第3页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共38页第5页共38页第4页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共38页二、绞线1．绞合线芯的结构计算1）线芯按正规绞合时总根数表2中心层根数按正规绞合时总根数备注123456Z=1+3n（n-1）Z=（3n-1）nZ=3n2Z=（3n+1）nZ=（3n+2）nZ=3n（n+1）n—层数（包括中心层n为1）Z—绞合线芯根数2）线芯绞合外径计算(1)按正规绞合时，中心为1—6根，线芯外径比M的计算按表3绞合线芯外径比M可查表4计算表3中心线根数外径比M中心线根数外径比M12M=2n-1M=2n45M=2n+0.414M=2n+0.7第6页共38页第5页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共38页3M=2n+0.1546M=2n+1（2）非正规绞合时,线芯外径比M的计算:M=D/d=d[1+1/sin(1800/Z)]/d=1+1/sin(1800/Z)(3)线芯外径：D=M*dZ—外层根数d—单线直径mmn—层数D—线芯直径mmM—外径比表4总根数结构形式外径比M总根数结构形式外径比M23456789101112131415161718192021234561+61+71+82+83+83+94+94+105+105+110+6+110+6+121+6+121+6+131+7+1322.1542.4142.7333.33.744.1544.1544.4144.4144.74.75555.1545.322232425262728293031323334353637383839391+8+132+8+132+8+143+8+143+9+143+9+154+9+154+9+164+10+165+10+165+11+165+...
