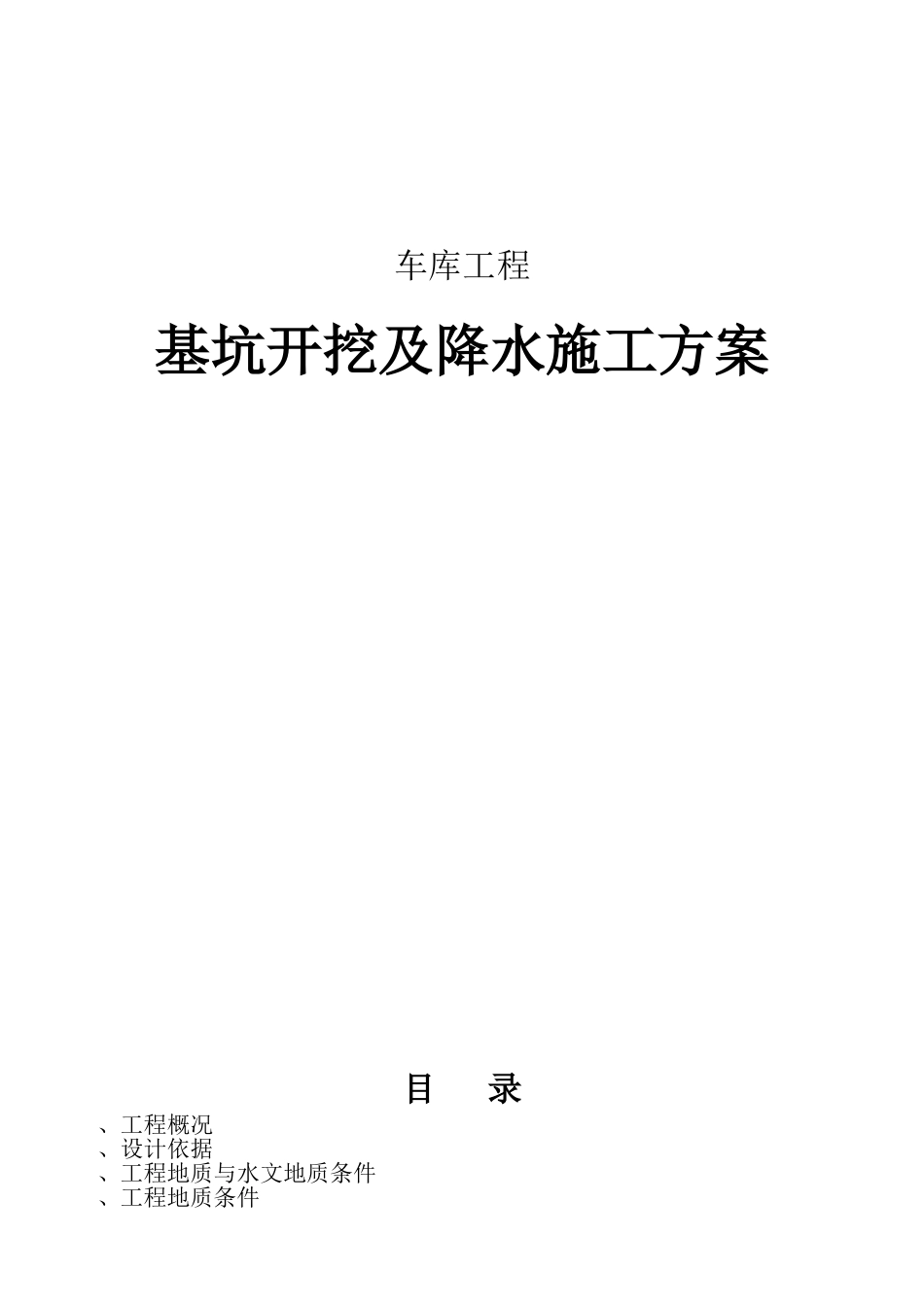

车库基坑降水施工组织设计方案(DOC13页)VIP免费

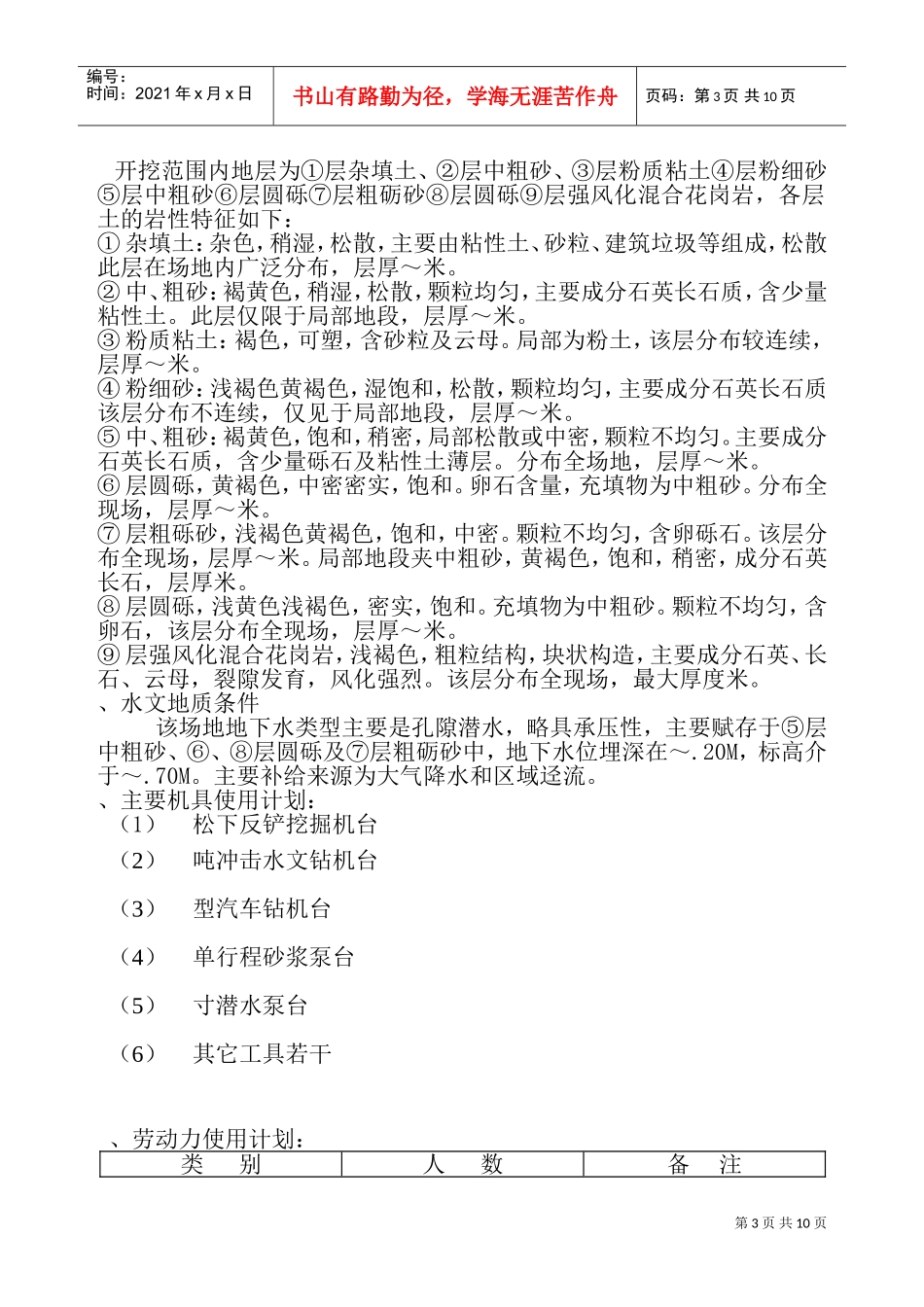

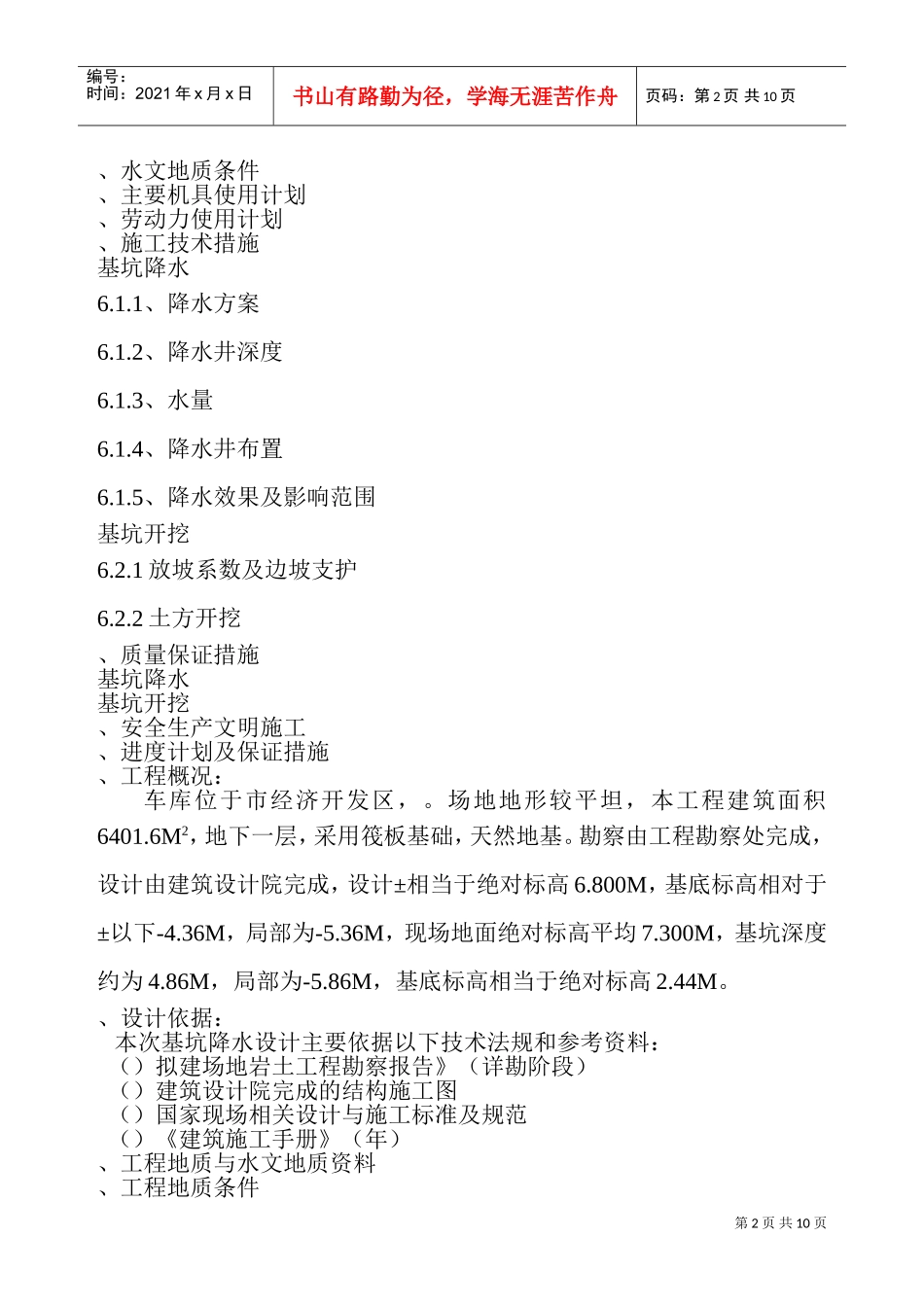

车库工程基坑开挖及降水施工方案目录、工程概况、设计依据、工程地质与水文地质条件、工程地质条件第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页、水文地质条件、主要机具使用计划、劳动力使用计划、施工技术措施基坑降水6.1.1、降水方案6.1.2、降水井深度6.1.3、水量6.1.4、降水井布置6.1.5、降水效果及影响范围基坑开挖6.2.1放坡系数及边坡支护6.2.2土方开挖、质量保证措施基坑降水基坑开挖、安全生产文明施工、进度计划及保证措施、工程概况：车库位于市经济开发区，。场地地形较平坦，本工程建筑面积6401.6M2，地下一层，采用筏板基础，天然地基。勘察由工程勘察处完成，设计由建筑设计院完成，设计±相当于绝对标高6.800M，基底标高相对于±以下-4.36M，局部为-5.36M，现场地面绝对标高平均7.300M，基坑深度约为4.86M，局部为-5.86M，基底标高相当于绝对标高2.44M。、设计依据：本次基坑降水设计主要依据以下技术法规和参考资料：（）拟建场地岩土工程勘察报告》（详勘阶段）（）建筑设计院完成的结构施工图（）国家现场相关设计与施工标准及规范（）《建筑施工手册》（年）、工程地质与水文地质资料、工程地质条件第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页开挖范围内地层为①层杂填土、②层中粗砂、③层粉质粘土④层粉细砂⑤层中粗砂⑥层圆砾⑦层粗砺砂⑧层圆砾⑨层强风化混合花岗岩，各层土的岩性特征如下：①杂填土：杂色，稍湿，松散，主要由粘性土、砂粒、建筑垃圾等组成，松散此层在场地内广泛分布，层厚～米。②中、粗砂：褐黄色，稍湿，松散，颗粒均匀，主要成分石英长石质，含少量粘性土。此层仅限于局部地段，层厚～米。③粉质粘土：褐色，可塑，含砂粒及云母。局部为粉土，该层分布较连续，层厚～米。④粉细砂：浅褐色黄褐色，湿饱和，松散，颗粒均匀，主要成分石英长石质该层分布不连续，仅见于局部地段，层厚～米。⑤中、粗砂：褐黄色，饱和，稍密，局部松散或中密，颗粒不均匀。主要成分石英长石质，含少量砾石及粘性土薄层。分布全场地，层厚～米。⑥层圆砾，黄褐色，中密密实，饱和。卵石含量，充填物为中粗砂。分布全现场，层厚～米。⑦层粗砾砂，浅褐色黄褐色，饱和，中密。颗粒不均匀，含卵砾石。该层分布全现场，层厚～米。局部地段夹中粗砂，黄褐色，饱和，稍密，成分石英长石，层厚米。⑧层圆砾，浅黄色浅褐色，密实，饱和。充填物为中粗砂。颗粒不均匀，含卵石，该层分布全现场，层厚～米。⑨层强风化混合花岗岩，浅褐色，粗粒结构，块状构造，主要成分石英、长石、云母，裂隙发育，风化强烈。该层分布全现场，最大厚度米。、水文地质条件该场地地下水类型主要是孔隙潜水，略具承压性，主要赋存于⑤层中粗砂、⑥、⑧层圆砾及⑦层粗砺砂中，地下水位埋深在～.20M，标高介于～.70M。主要补给来源为大气降水和区域迳流。、主要机具使用计划：（1）松下反铲挖掘机台（2）吨冲击水文钻机台（3）型汽车钻机台（4）单行程砂浆泵台（5）寸潜水泵台（6）其它工具若干、劳动力使用计划：类别人数备注第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页管理人员降水技术工人开挖配合人员机械司机、施工技术措施：、基坑降水6.1.1降水方案根据场地水文地质条件和以往其它基坑的开挖经验，采用先管井降压抽水，再随着基坑的开挖，做好基坑明排水措施。、管井井点降水：管井井点适用于渗透系数较大，地下水位丰富的土层，砂层。（）管井井点系统主要设备①滤水井管井管部分用直径200MM以上的混凝土管制成。②吸水管用直径-100MM的胶皮管或钢管，其底部装有逆止阀。吸水管插入滤水井管，长度应大于抽水机械抽吸高度，同时应沉入管井内抽水时的最低水位以下。③水泵采用潜水泵。一般每个管井装置一台，当排水量大于单孔滤水井管涌水量数倍时，则可另设集水总管，把相邻的相应数量的吸水管联成一体，共用一台水泵。（）管井布置及埋设采用沿基坑外围每隔一定距离设置一个管井。井中心距地下建筑物边缘的距离，依据所用钻机的钻孔方法而定，采用...
