钢管落地式卸料平台施工方案某地产正式VIP免费

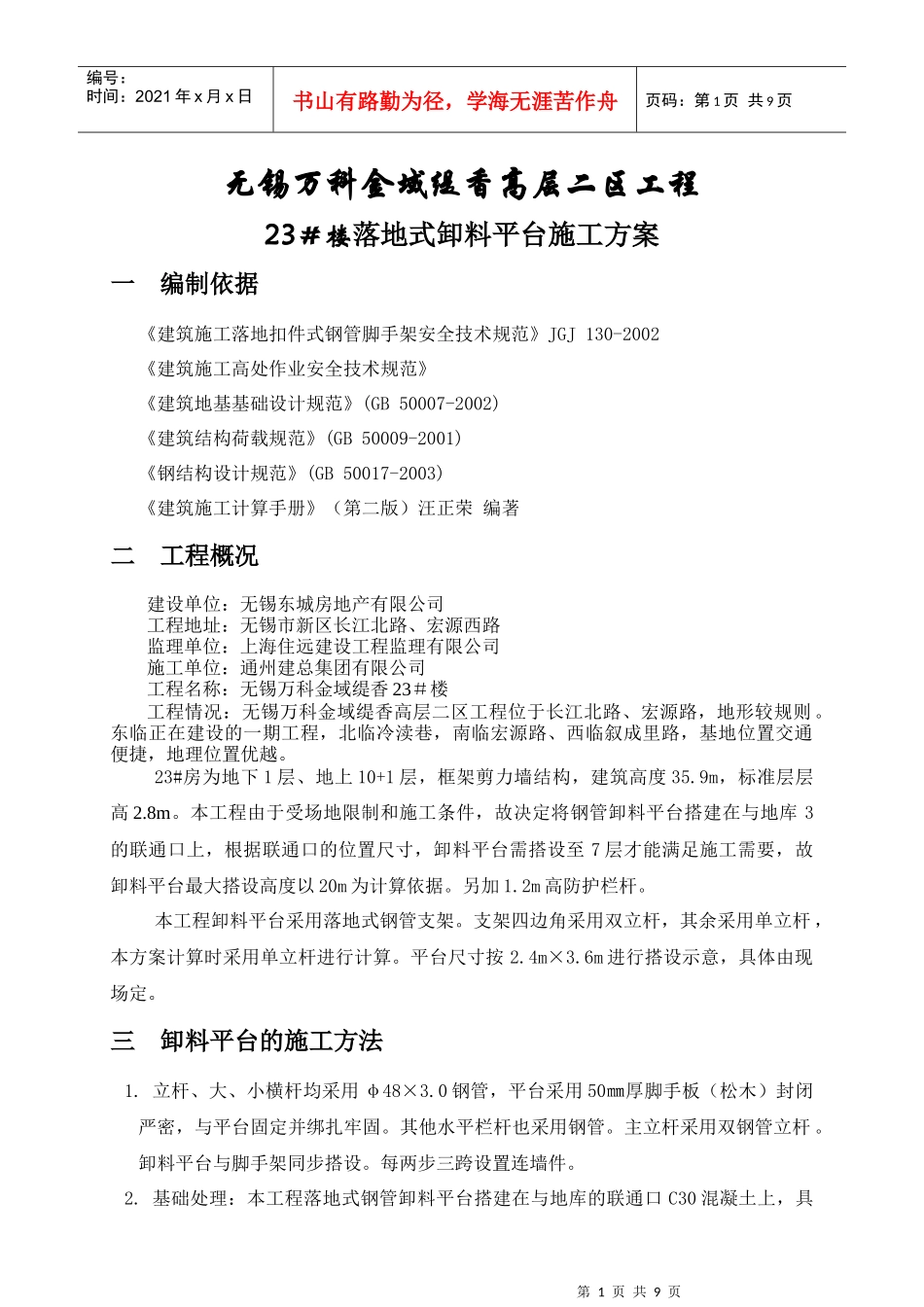

钢管落地式卸料平台施工方案某地产正式_第1页
1/9

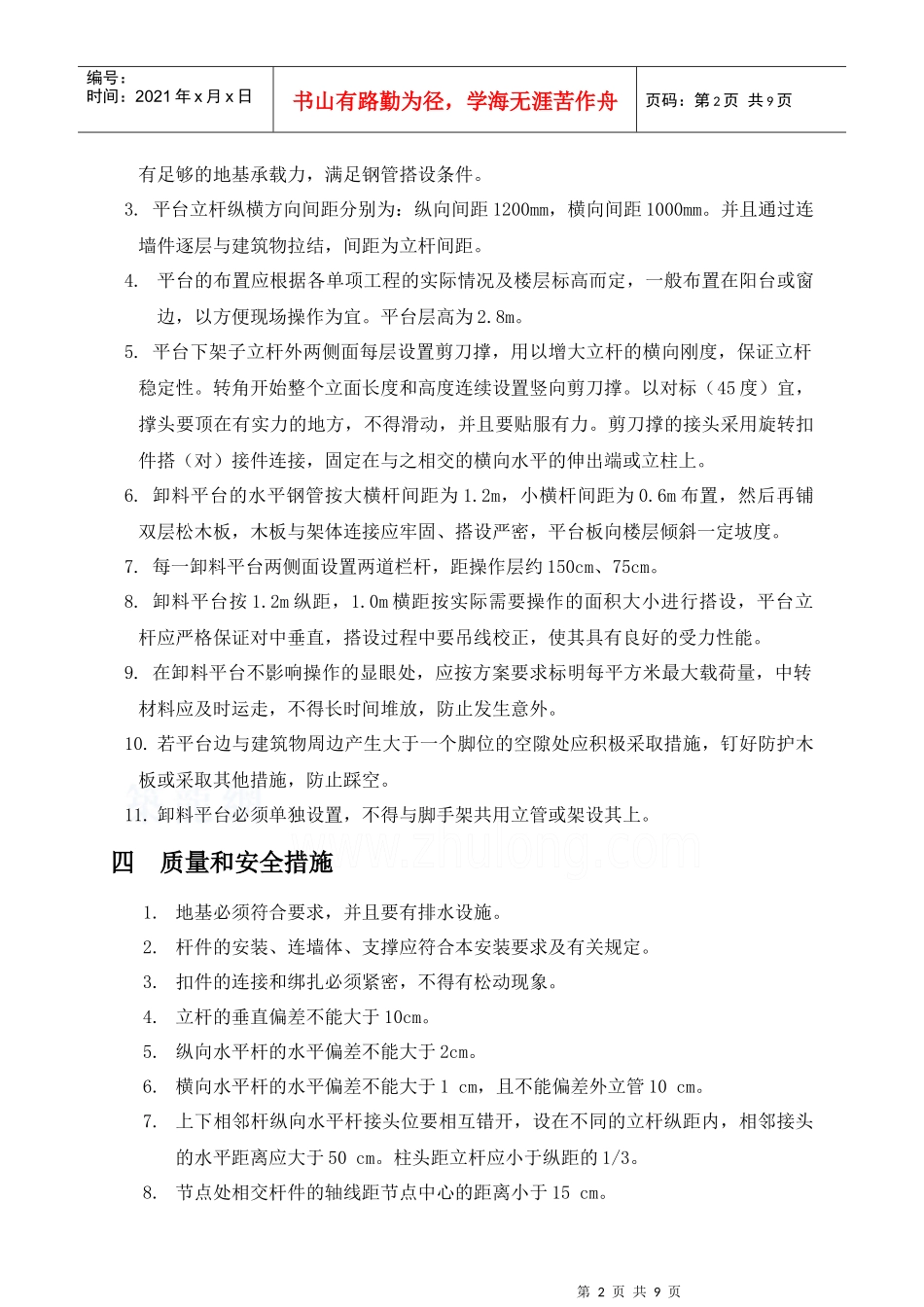

钢管落地式卸料平台施工方案某地产正式_第2页
2/9

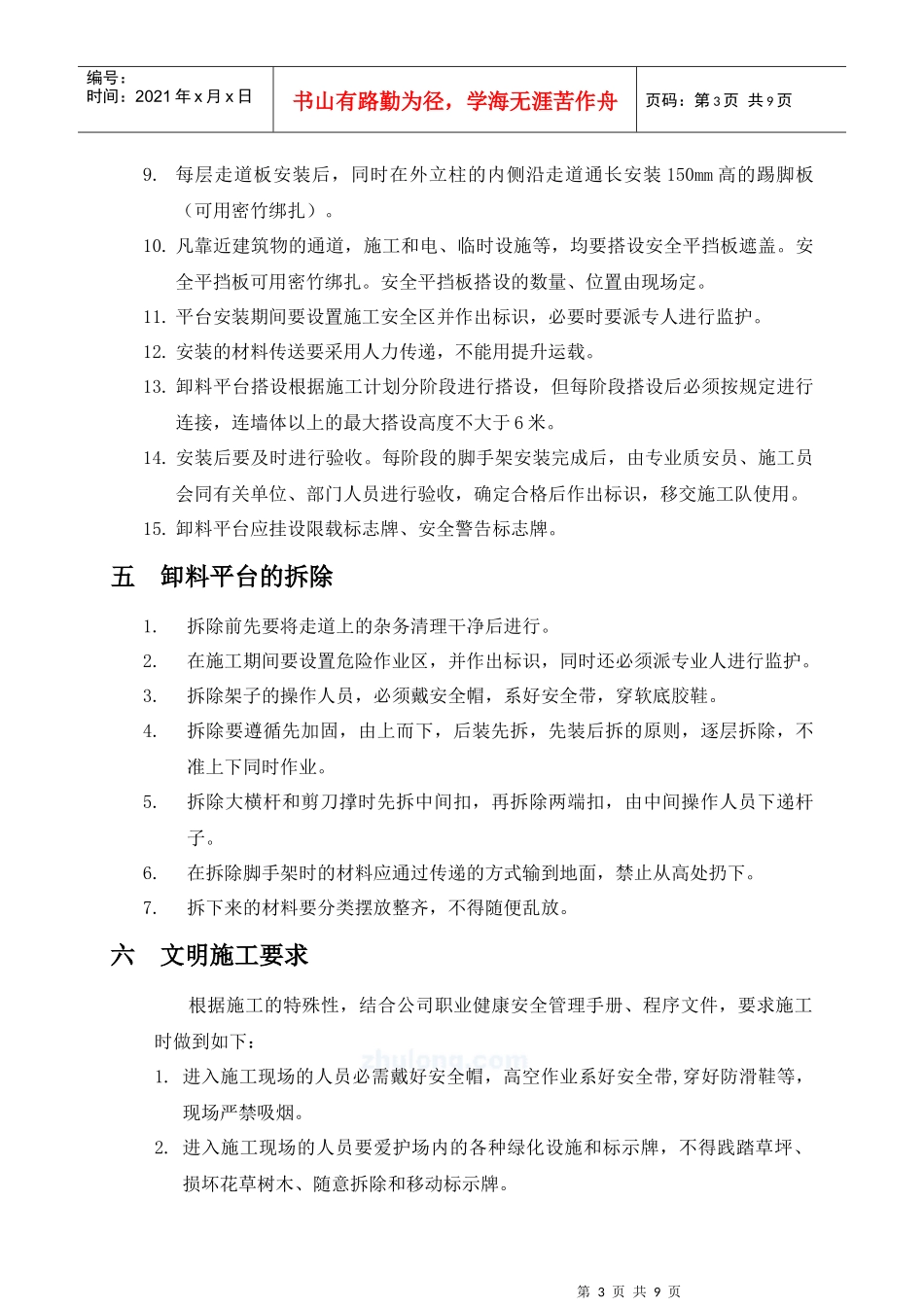

钢管落地式卸料平台施工方案某地产正式_第3页
3/9
第1页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共9页无锡万科金域缇香高层二区工程23#楼落地式卸料平台施工方案一编制依据《建筑施工落地扣件式钢管脚手架安全技术规范》JGJ130-2002《建筑施工高处作业安全技术规范》《建筑地基基础设计规范》(GB50007-2002)《建筑结构荷载规范》(GB50009-2001)《钢结构设计规范》(GB50017-2003)《建筑施工计算手册》(第二版)汪正荣编著二工程概况建设单位:无锡东城房地产有限公司工程地址:无锡市新区长江北路、宏源西路监理单位:上海住远建设工程监理有限公司施工单位:通州建总集团有限公司工程名称:无锡万科金域缇香23#楼工程情况:无锡万科金域缇香高层二区工程位于长江北路、宏源路,地形较规则。东临正在建设的一期工程,北临冷渎巷,南临宏源路、西临叙成里路,基地位置交通便捷,地理位置优越。23#房为地下1层、地上10+1层,框架剪力墙结构,建筑高度35.9m,标准层层高2.8m。本工程由于受场地限制和施工条件,故决定将钢管卸料平台搭建在与地库3的联通口上,根据联通口的位置尺寸,卸料平台需搭设至7层才能满足施工需要,故卸料平台最大搭设高度以20m为计算依据。另加1.2m高防护栏杆。本工程卸料平台采用落地式钢管支架。支架四边角采用双立杆,其余采用单立杆,本方案计算时采用单立杆进行计算。平台尺寸按2.4m×3.6m进行搭设示意,具体由现场定。三卸料平台的施工方法1.立杆、大、小横杆均采用φ48×3.0钢管,平台采用50㎜厚脚手板(松木)封闭严密,与平台固定并绑扎牢固。其他水平栏杆也采用钢管。主立杆采用双钢管立杆。卸料平台与脚手架同步搭设。每两步三跨设置连墙件。2.基础处理:本工程落地式钢管卸料平台搭建在与地库的联通口C30混凝土上,具第2页共9页第1页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共9页有足够的地基承载力,满足钢管搭设条件。3.平台立杆纵横方向间距分别为:纵向间距1200mm,横向间距1000mm。并且通过连墙件逐层与建筑物拉结,间距为立杆间距。4.平台的布置应根据各单项工程的实际情况及楼层标高而定,一般布置在阳台或窗边,以方便现场操作为宜。平台层高为2.8m。5.平台下架子立杆外两侧面每层设置剪刀撑,用以增大立杆的横向刚度,保证立杆稳定性。转角开始整个立面长度和高度连续设置竖向剪刀撑。以对标(45度)宜,撑头要顶在有实力的地方,不得滑动,并且要贴服有力。剪刀撑的接头采用旋转扣件搭(对)接件连接,固定在与之相交的横向水平的伸出端或立柱上。6.卸料平台的水平钢管按大横杆间距为1.2m,小横杆间距为0.6m布置,然后再铺双层松木板,木板与架体连接应牢固、搭设严密,平台板向楼层倾斜一定坡度。7.每一卸料平台两侧面设置两道栏杆,距操作层约150cm、75cm。8.卸料平台按1.2m纵距,1.0m横距按实际需要操作的面积大小进行搭设,平台立杆应严格保证对中垂直,搭设过程中要吊线校正,使其具有良好的受力性能。9.在卸料平台不影响操作的显眼处,应按方案要求标明每平方米最大载荷量,中转材料应及时运走,不得长时间堆放,防止发生意外。10.若平台边与建筑物周边产生大于一个脚位的空隙处应积极采取措施,钉好防护木板或采取其他措施,防止踩空。11.卸料平台必须单独设置,不得与脚手架共用立管或架设其上。四质量和安全措施1.地基必须符合要求,并且要有排水设施。2.杆件的安装、连墙体、支撑应符合本安装要求及有关规定。3.扣件的连接和绑扎必须紧密,不得有松动现象。4.立杆的垂直偏差不能大于10cm。5.纵向水平杆的水平偏差不能大于2cm。6.横向水平杆的水平偏差不能大于1cm,且不能偏差外立管10cm。7.上下相邻杆纵向水平杆接头位要相互错开,设在不同的立杆纵距内,相邻接头的水平距离应大于50cm。柱头距立杆应小于纵距的1/3。8.节点处相交杆件的轴线距节点中心的距离小于15cm。第3页共9页第2页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共9页9.每层走道板安装后,同时在外立柱的内侧沿走道通长安装150mm高的踢脚板(可用密竹绑扎)。10.凡靠近建筑物的通道,施工和电、临时设施等,...
