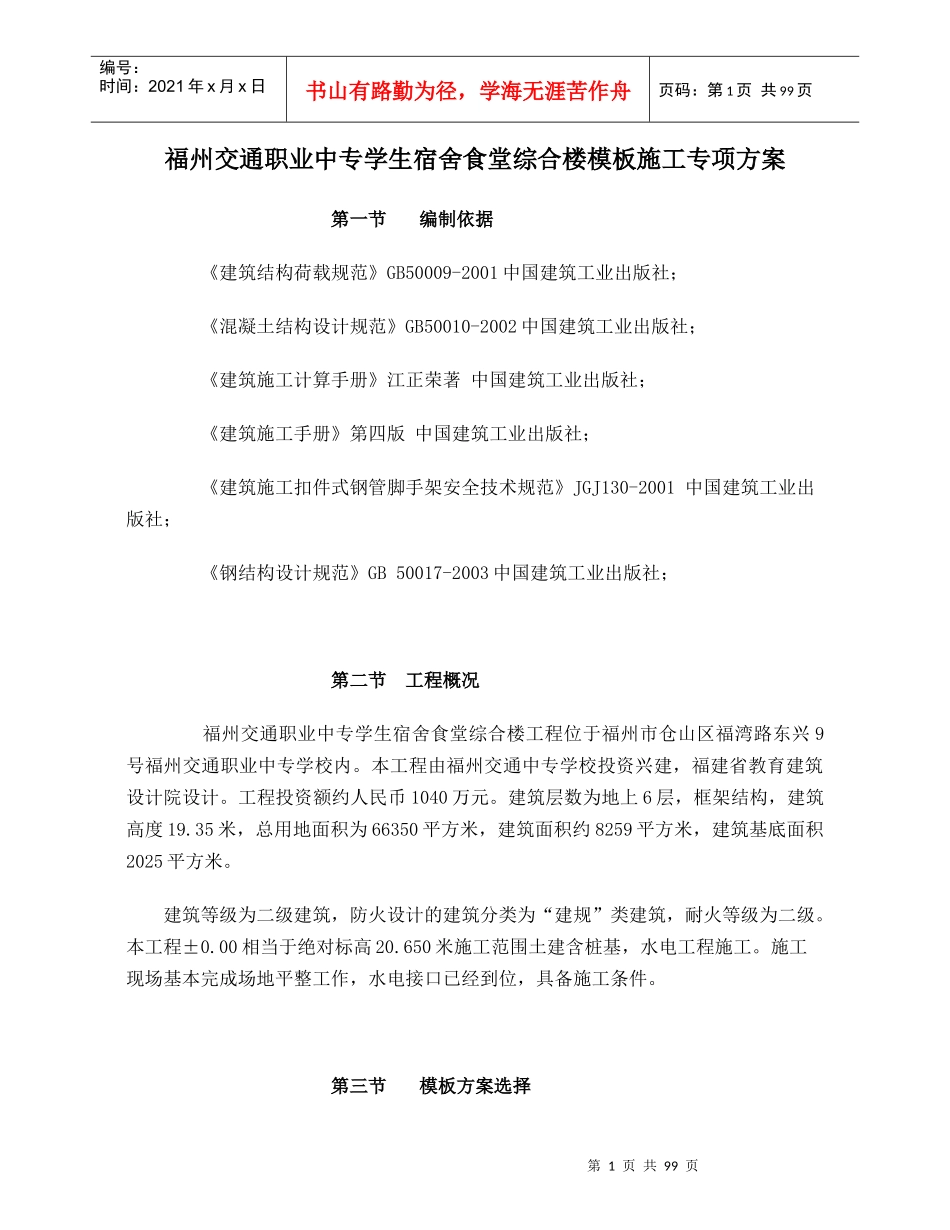

第1页共99页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共99页福州交通职业中专学生宿舍食堂综合楼模板施工专项方案第一节编制依据《建筑结构荷载规范》GB50009-2001中国建筑工业出版社；《混凝土结构设计规范》GB50010-2002中国建筑工业出版社；《建筑施工计算手册》江正荣著中国建筑工业出版社；《建筑施工手册》第四版中国建筑工业出版社；《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001中国建筑工业出版社；《钢结构设计规范》GB50017-2003中国建筑工业出版社；第二节工程概况福州交通职业中专学生宿舍食堂综合楼工程位于福州市仓山区福湾路东兴9号福州交通职业中专学校内。本工程由福州交通中专学校投资兴建，福建省教育建筑设计院设计。工程投资额约人民币1040万元。建筑层数为地上6层，框架结构，建筑高度19.35米，总用地面积为66350平方米，建筑面积约8259平方米，建筑基底面积2025平方米。建筑等级为二级建筑，防火设计的建筑分类为“建规”类建筑，耐火等级为二级。本工程±0.00相当于绝对标高20.650米施工范围土建含桩基，水电工程施工。施工现场基本完成场地平整工作，水电接口已经到位，具备施工条件。第三节模板方案选择第2页共99页第1页共99页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共99页本工程考虑到施工工期、质量和安全要求，故在选择方案时，应充分考虑以下几点：1、模板及其支架的结构设计，力求做到结构要安全可靠，造价经济合理。2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收；5、综合以上几点，模板及模板支架的搭设，还必须符合JCJ59-99检查标准要求，要符合省文明标化工地的有关标准。6、结合以上模板及模板支架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用以下3种模板及其支架方案：梁模板，模板支架，柱模板。第四节材料选择按清水混凝土的要求进行模板设计，在模板满足强度、刚度和稳定性要求的前提下，尽可能提高表面光洁度，阴阳角模板统一整齐。梁模板第3页共99页第2页共99页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共99页梁底采用横向100mm×100mm和纵向100mm×100mm方木支撑。承重架门式脚手架，门架、交叉支撑、连接帮、锁臂、可调底座、可调托坐、剪刀撑等组成，采用门架MF1219型号门架、φ48×3.5钢管做剪刀撑。模板支架板底采用横向小头直径为Ф80mm和纵向Ф100mm圆木支撑。承重架门式脚手架，门架、交叉支撑、连接帮、锁臂、可调底座、可调托坐、剪刀撑等组成，采用门架MF1219型号门架、φ48×3.5钢管做剪刀撑。柱模板分段一采用18mm厚竹胶合板，在木工车间制作施工现场组拼，背内楞采用60×80木方，柱箍采用80×100木方围檩加固，采用可回收M12对拉螺栓进行加固（地下室外柱采用止水螺栓）。边角处采用木板条找补，保证楞角方直、美观。斜向支撑，采用φ48×3.5钢管斜向加固（尽量取45°）第五节模板安装1、模板安装的一般要求竖向结构钢筋等隐蔽工程验收完毕、施工缝处理完毕后准备模板安装。安装柱模前，要清除杂物，焊接或修整模板的定位预埋件，做好测量放线工作，抹好模板第4页共99页第3页共99页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共99页下的找平砂浆。2、±0．000以下模板安装要求（1）底板模板安装顺序及技术要点垫层施工完毕后进行底板模板安装，底板侧模全部采用砖模，沿底板边线外延50mm砌筑240mm厚砖墙，高度二底板厚+450mm，在底板厚度范围内砌筑永久性保护墙，砂浆采用1：3水泥砂浆，上面450nnn部分砌筑临时性保护墙，用混合砂浆砌筑，砖墙内侧抹20mm厚1：3水泥砂浆。积水坑、电梯井模板采用15mm厚多层板按坑大小加工成定型模板。模板固定要牢固，并用钢丝绳将模板拉在底板钢筋上，防止浇筑混凝土时模板上浮。（2）梁模板安装顺序及技术要点①模板安装顺序搭设和调平模板支架(包括安装水平拉杆...
