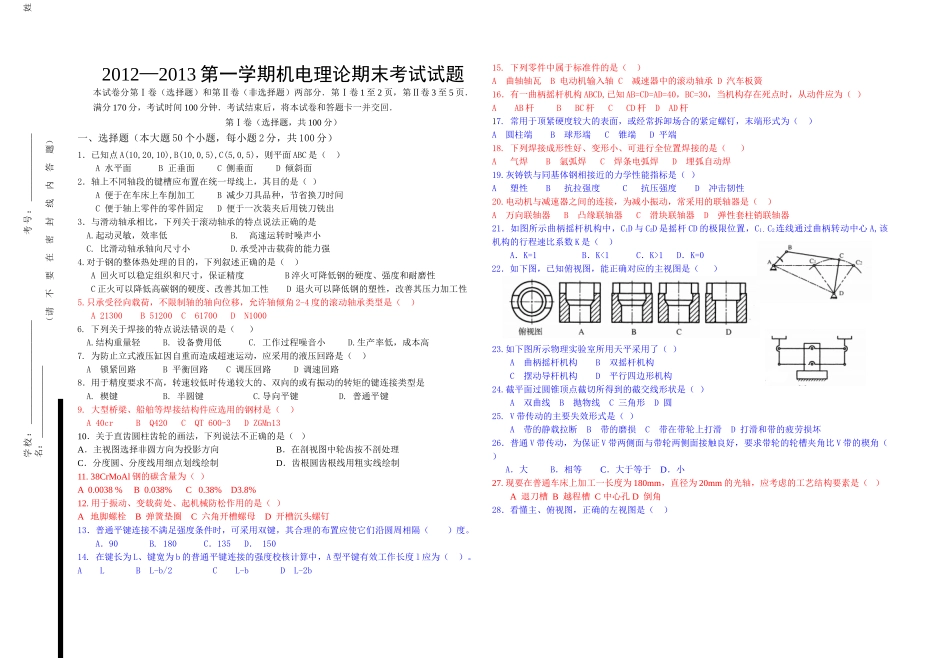

2012—2013第一学期机电理论期末考试试题本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分．第Ⅰ卷1至2页，第Ⅱ卷3至5页．满分170分，考试时间100分钟．考试结束后，将本试卷和答题卡一并交回．第Ⅰ卷（选择题，共100分）一、选择题（本大题50个小题，每小题2分，共100分）1．已知点A(10,20,10),B(10,0,5),C(5,0,5)，则平面ABC是（）A水平面B正垂面C侧垂面D倾斜面2．轴上不同轴段的键槽应布置在统一母线上，其目的是（）A便于在车床上车削加工B减少刀具品种，节省换刀时间C便于轴上零件的零件固定D便于一次装夹后用铣刀铣出3．与滑动轴承相比，下列关于滚动轴承的特点说法正确的是A.起动灵敏，效率低B.高速运转时噪声小C.比滑动轴承轴向尺寸小D.承受冲击载荷的能力强4.对于钢的整体热处理的目的，下列叙述正确的是（）A回火可以稳定组织和尺寸，保证精度B淬火可降低钢的硬度、强度和耐磨性C正火可以降低高碳钢的硬度、改善其加工性D退火可以降低钢的塑性，改善其压力加工性5.只承受径向载荷，不限制轴的轴向位移，允许轴倾角2-4度的滚动轴承类型是（）A21300B51200C61700DN10006.下列关于焊接的特点说法错误的是（）A.结构重量轻B.设备费用低C.工作过程噪音小D.生产率低，成本高7.为防止立式液压缸因自重而造成超速运动，应采用的液压回路是（）A锁紧回路B平衡回路C调压回路D调速回路8．用于精度要求不高，转速较低时传递较大的、双向的或有振动的转矩的键连接类型是A.楔键B.半圆键C.导向平键D.普通平键9.大型桥梁、船舶等焊接结构件应选用的钢材是（）A40crBQ420CQT600-3DZGMn1310．关于直齿圆柱齿轮的画法，下列说法不正确的是（）A．主视图选择非圆方向为投影方向B．在剖视图中轮齿按不剖处理C．分度圆、分度线用细点划线绘制D．齿根圆齿根线用粗实线绘制11.38CrMoAl钢的碳含量为（）A0.0038%B0.038%C0.38%D3.8%12.用于振动、变载荷处、起机械防松作用的是（）A地脚螺栓B弹簧垫圈C六角开槽螺母D开槽沉头螺钉13．普通平键连接不满足强度条件时，可采用双键，其合理的布置应使它们沿圆周相隔（）度。A．90B.180C．135D．15014.在键长为L、键宽为b的普通平键连接的强度校核计算中，A型平键有效工作长度l应为（）。ALBL-b/2CL-bDL-2b15.下列零件中属于标准件的是（）A曲轴轴瓦B电动机输入轴C减速器中的滚动轴承D汽车板簧16．有一曲柄摇杆机构ABCD,已知AB=CD=AD=40，BC=30，当机构存在死点时，从动件应为（）AAB杆BBC杆CCD杆DAD杆17.常用于顶紧硬度较大的表面，或经常拆卸场合的紧定螺钉，末端形式为（）A圆柱端B球形端C锥端D平端18.下列焊接成形性好、变形小、可进行全位置焊接的是（）A气焊B氩弧焊C焊条电弧焊D埋弧自动焊19.灰铸铁与同基体钢相接近的力学性能指标是（）A塑性B抗拉强度C抗压强度D冲击韧性20.电动机与减速器之间的连接，为减小振动，常采用的联轴器是（）A万向联轴器B凸缘联轴器C滑块联轴器D弹性套柱销联轴器21．如图所示曲柄摇杆机构中，C1D与C2D是摇杆CD的极限位置，C1、C2连线通过曲柄转动中心A,该机构的行程速比系数K是（）A．K=1B．K<1C．K>1D．K=022．如下图，已知俯视图，能正确对应的主视图是（）23.如下图所示物理实验室所用天平采用了（）A曲柄摇杆机构B双摇杆机构C摆动导杆机构D平行四边形机构24.截平面过圆锥顶点截切所得到的截交线形状是（）A双曲线B抛物线C三角形D圆25.V带传动的主要失效形式是（）A带的静载拉断B带的磨损C带在带轮上打滑D打滑和带的疲劳损坏26．普通V带传动，为保证V带两侧面与带轮两侧面接触良好，要求带轮的轮槽夹角比V带的楔角（）A．大B．相等C．大于等于D．小27.现要在普通车床上加工一长度为180mm，直径为20mm的光轴，应考虑的工艺结构要素是（）A退刀槽B越程槽C中心孔D倒角28．看懂主、俯视图，正确的左视图是（）学校：_______________________考号：_______________姓名：________________（请不要在密封线内答题）29.正确的左视图是（）30.下列关于改进轴的结构，降低应力集中措施，不正确的是（）A轴肩过渡处采用圆角过渡B当零件和轴采用过盈连接时，减小配合轴径尺寸C采用精车或磨削减小轴表面的加工刀痕D当轴的直径...
