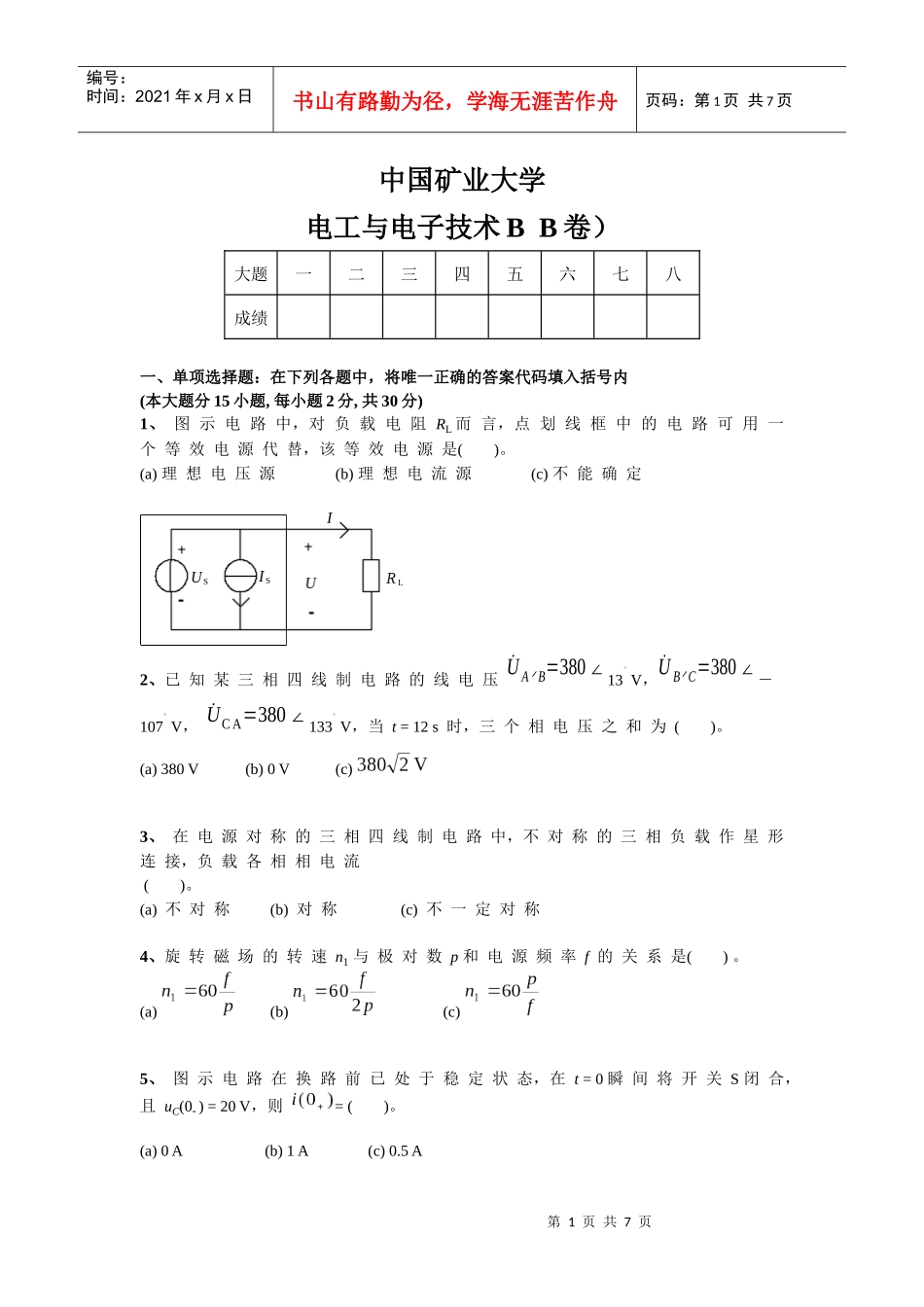

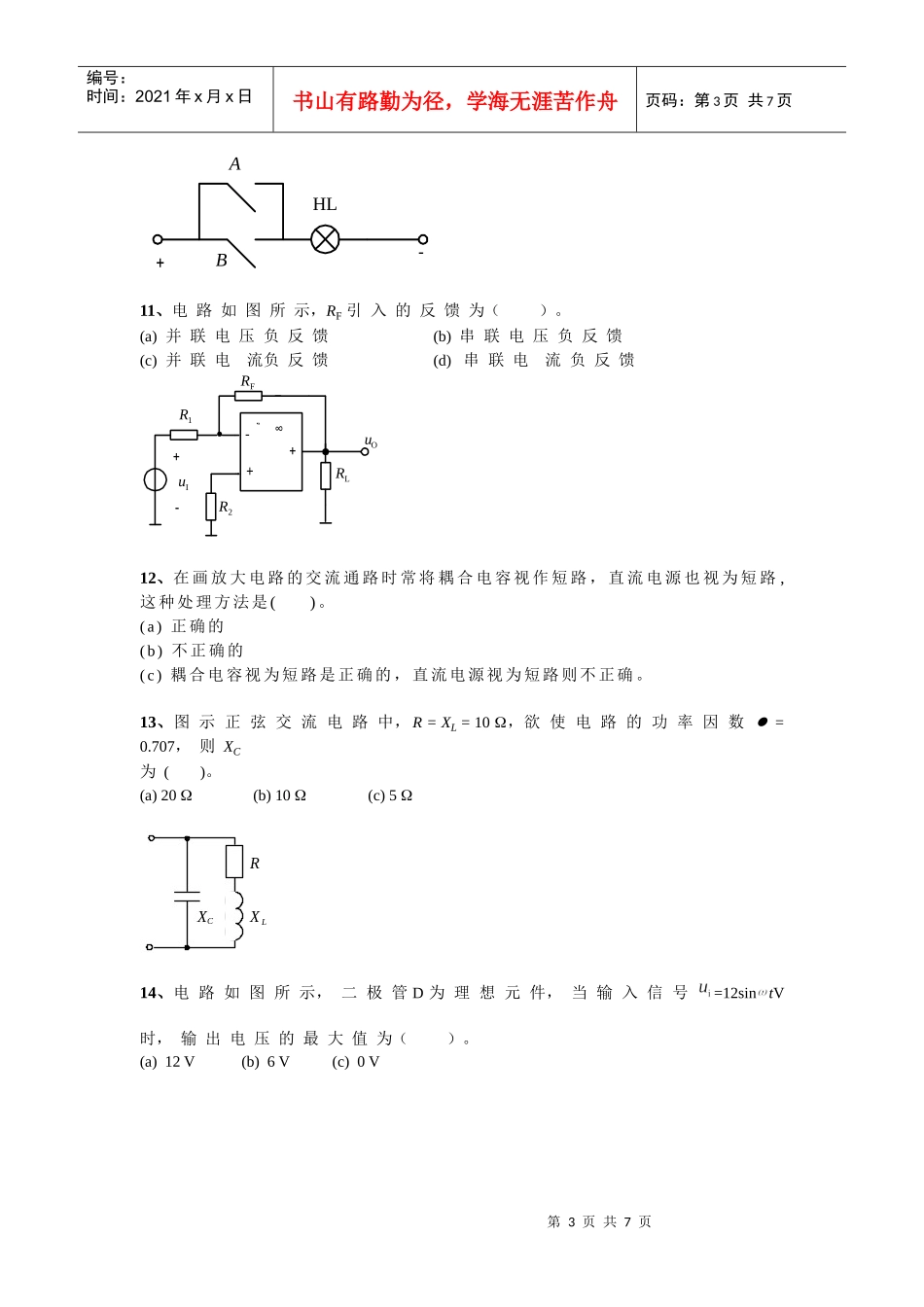

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页中国矿业大学电工与电子技术BB卷）大题一二三四五六七八成绩一、单项选择题：在下列各题中，将唯一正确的答案代码填入括号内(本大题分15小题,每小题2分,共30分)1、图示电路中，对负载电阻RL而言，点划线框中的电路可用一个等效电源代替，该等效电源是()。(a)理想电压源(b)理想电流源(c)不能确定2、已知某三相四线制电路的线电压˙UAB=380∠13V，˙UBC=380∠－107V，˙UCA=380∠133V，当t=12s时，三个相电压之和为()。(a)380V(b)0V(c)3、在电源对称的三相四线制电路中，不对称的三相负载作星形连接，负载各相相电流()。(a)不对称(b)对称(c)不一定对称4、旋转磁场的转速n1与极对数p和电源频率f的关系是()。(a)(b)(c)5、图示电路在换路前已处于稳定状态，在t=0瞬间将开关S闭合，且uC(0)=20V，则=()。(a)0A(b)1A(c)0.5A第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页6、两个完全相同的交流铁心线圈，分别工作在电压相同而频率不同(f1>f2)的两电源下，此时线圈的磁通1和2关系是()。(a)1>2(b)1<2(c)1=27、10、逻辑电路如图所示，当A=“0”，B=“1”时，脉冲来到后触发器()。(a)具有计数功能(b)保持原状态(c)置“0”(d)置“1”8、图示电路中，已知等效复阻抗，则R，XL分别为()。(a)4，4(b)，(c)，9、晶体管的电流放大系数是指（）。(a)工作在饱和区时的电流放大系数(b)工作在放大区时的电流放大系数(c)工作在截止区时的电流放大系数10、由开关组成的逻辑电路如图所示，设开关接通为“1”，断开为“0”，电灯亮为“1”，电灯暗为“0”，则该电路为()。(a)“与”门(b)“或”门(c)“非”门DCQQ=1A1BC¡Ý1第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页11、电路如图所示，RF引入的反馈为（）。(a)并联电压负反馈(b)串联电压负反馈(c)并联电流负反馈(d)串联电流负反馈12、在画放大电路的交流通路时常将耦合电容视作短路，直流电源也视为短路,这种处理方法是()。(a)正确的(b)不正确的(c)耦合电容视为短路是正确的，直流电源视为短路则不正确。13、图示正弦交流电路中，R=XL=10，欲使电路的功率因数=0.707，则XC为()。(a)20(b)10(c)514、电路如图所示，二极管D为理想元件，当输入信号=12sintV时，输出电压的最大值为（）。(a)12V(b)6V(c)0V+－ABHLRFR2uO－＋∞+RLR1uI+-第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页15、电路如图所示，已知R1=5kW，R2=15kW，R3=10kW，RC=2kW，RE=2kW,当电阻R2不慎被短路后,(如图),该电路中的晶体管处于〔〕。(a)截止状态(b)放大状态(c)饱和状态二、非客观题：(本大题8分)电路如图所示，其稳压管的稳定电压，正向压降忽略不计，输入电压，参考电压，试画出输出电压的波形。三、非客观题：(本大题10分)图示电路中，已知：R1=6，R2=10，R3=R4=12，R5=12，US=36V，IS=3A。用叠加原理求开路电压UAB。10k6VuiDuO+-+-+-R1RCTR2R3REUCC12V12V-∞＋＋DZ2DZ1uIuORUR第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页四、非客观题：(本大题8分)求图示电路中，电压源˙U供出的有功功率。五、非客观题：(本大题10分)电路如图所示，试写出输出F与输入A，B，C间的逻辑式。并画出逻辑图。第6页共7页第5页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共7页六、非客观题：(本大题10分)电路如图所示，，，，，，求输出电压。RKRBRCUBBUCCRUCCABF-∞＋＋BR1R2RFuORAuI2uI1第7页共7页第6页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共7页七、非客观题：(本大题12分)已知逻辑电路图及C，，的波形，试画出输出，的波形（设，的初始状态均为“0”）。八、非客观题：(本大题12分)图示电路原已稳定，t=0时将开关S断开。已知：R=8，R1=R2=4，C=1F，US=8V。求S断开后的和。Q01RDCQ1SDJKQ1Q0Q1Q0D0CQ0Q1"1"RDSD
