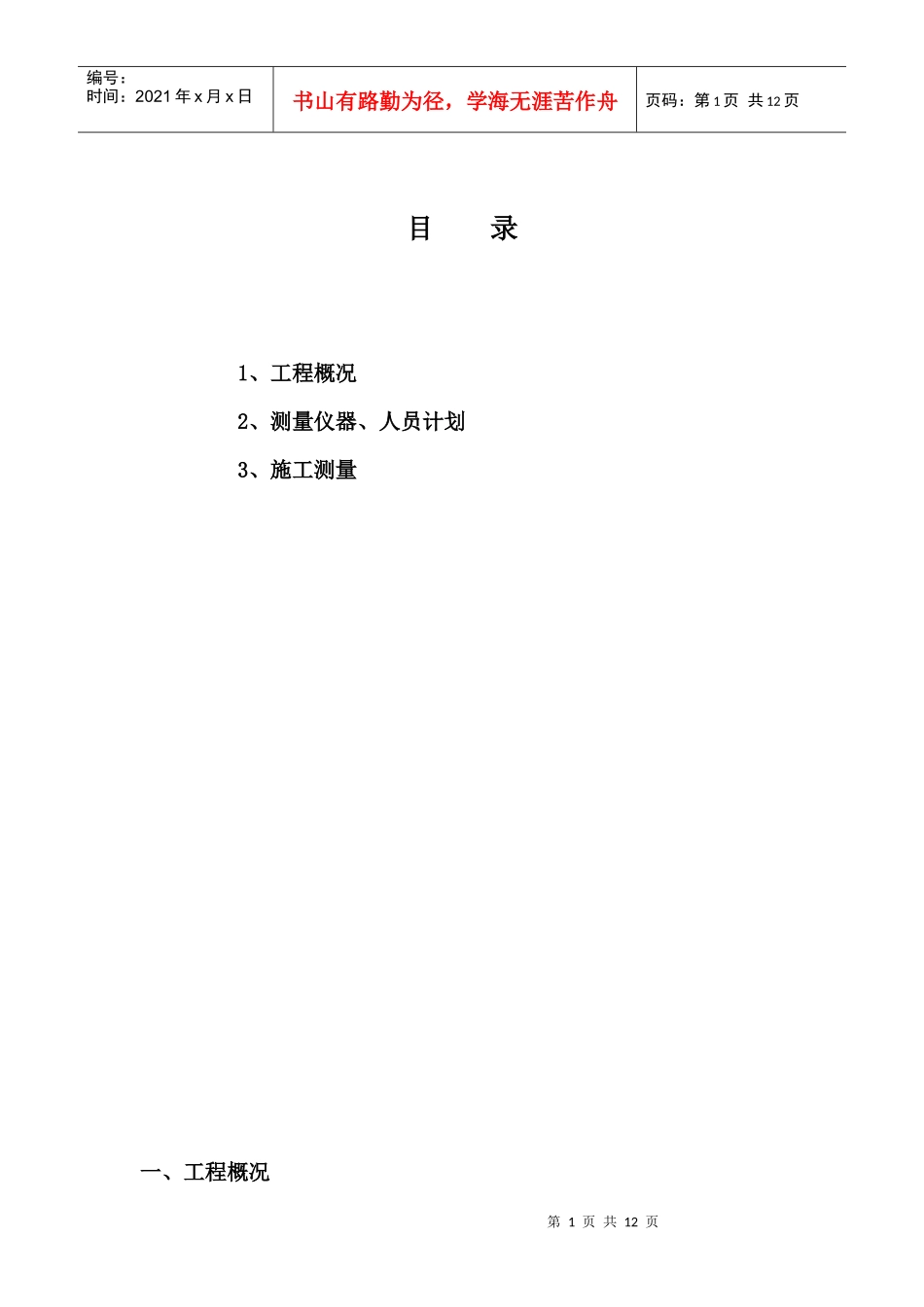

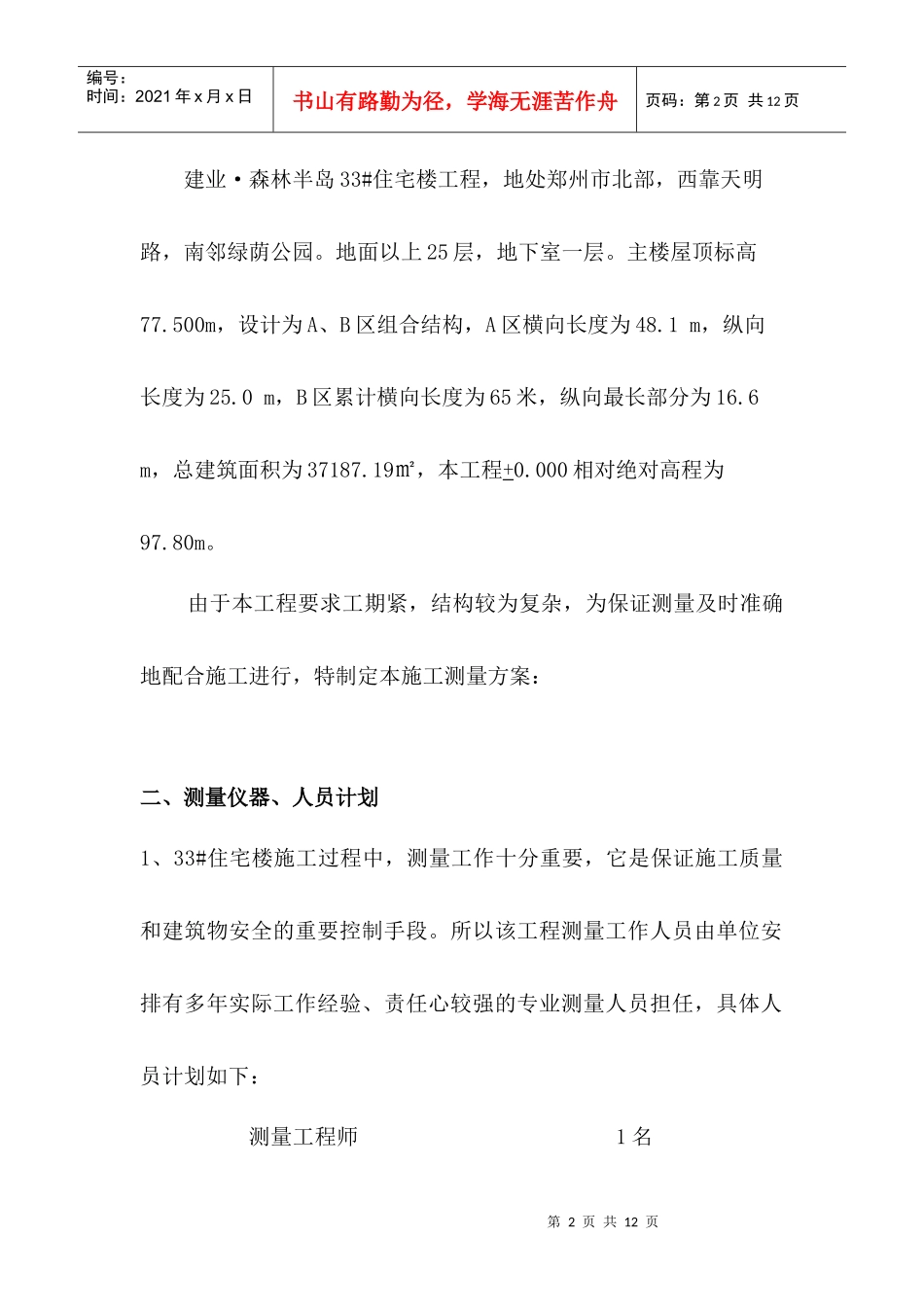

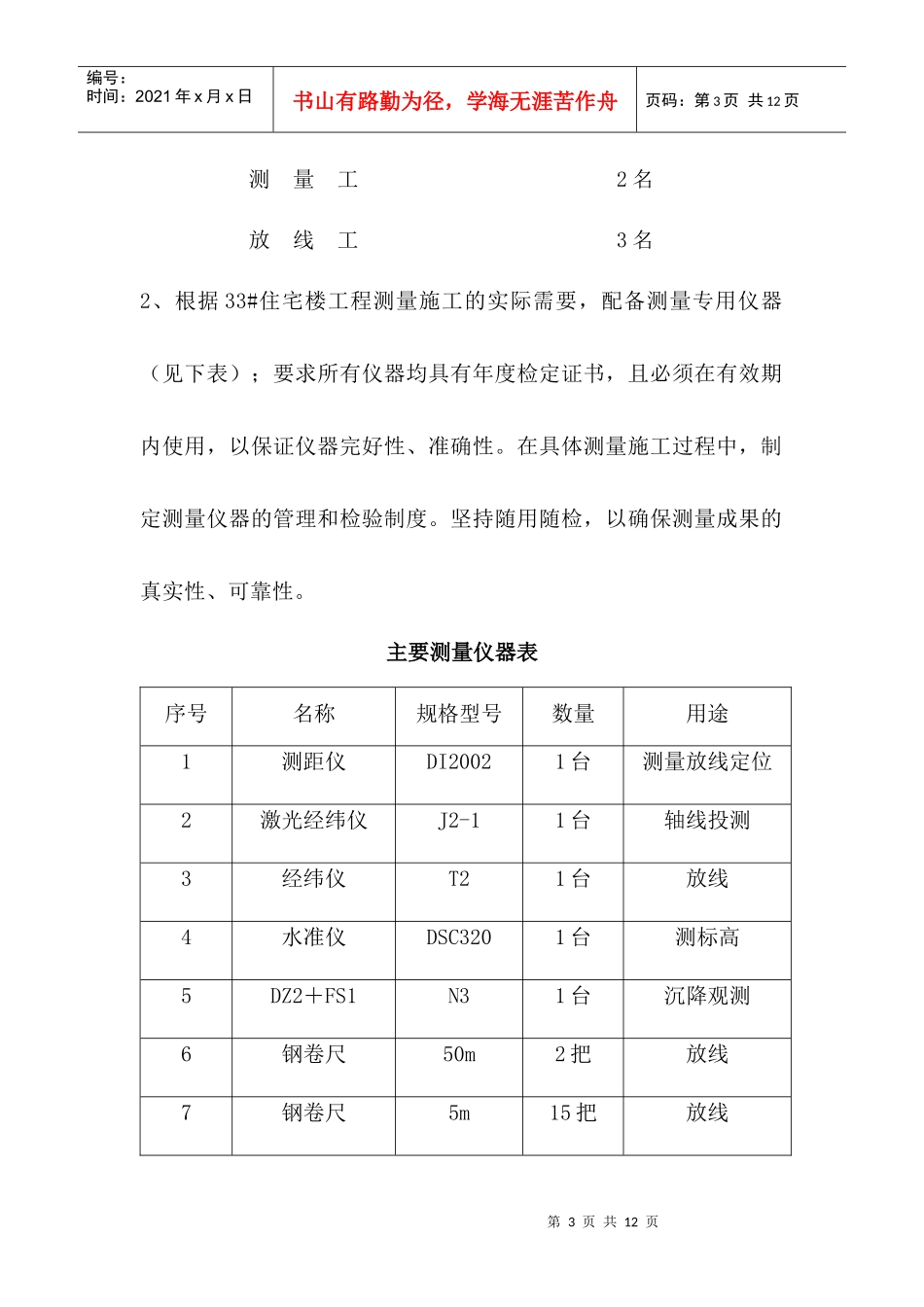

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页目录1、工程概况2、测量仪器、人员计划3、施工测量一、工程概况第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页建业·森林半岛33#住宅楼工程，地处郑州市北部，西靠天明路，南邻绿荫公园。地面以上25层，地下室一层。主楼屋顶标高77.500m，设计为A、B区组合结构，A区横向长度为48.1m，纵向长度为25.0m，B区累计横向长度为65米，纵向最长部分为16.6m，总建筑面积为37187.19㎡，本工程+0.000相对绝对高程为97.80m。由于本工程要求工期紧，结构较为复杂，为保证测量及时准确地配合施工进行，特制定本施工测量方案：二、测量仪器、人员计划1、33#住宅楼施工过程中，测量工作十分重要，它是保证施工质量和建筑物安全的重要控制手段。所以该工程测量工作人员由单位安排有多年实际工作经验、责任心较强的专业测量人员担任，具体人员计划如下：测量工程师1名第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页测量工2名放线工3名2、根据33#住宅楼工程测量施工的实际需要，配备测量专用仪器（见下表）；要求所有仪器均具有年度检定证书，且必须在有效期内使用，以保证仪器完好性、准确性。在具体测量施工过程中，制定测量仪器的管理和检验制度。坚持随用随检，以确保测量成果的真实性、可靠性。主要测量仪器表序号名称规格型号数量用途1测距仪DI20021台测量放线定位2激光经纬仪J2-11台轴线投测3经纬仪T21台放线4水准仪DSC3201台测标高5DZ2＋FS1N31台沉降观测6钢卷尺50m2把放线7钢卷尺5m15把放线第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页8塔尺5m2把测标高9铟钢尺5m1把沉降观测三、施工测量1、指导原则：本工程施工测量工作，遵守“先整体后局部、先控制后碎部”和高精度控制低精度的工作程序，以业主提供的轴线为依据；依据施工总平面布置图和施工现场条件，严格按《工程测量规范》GB50026-93规定，准确无误地将建筑物轴线及标高提供给施工现场。并按规定做好工程测量记录。2、轴线控制本工程轴线控制分为平面与竖向控制测量两大部分，依据《工程测量规程》进行控制网布设。2.1、轴线平面控制根据33#楼结构特点及施工现场条件，本工程平面轴线控制网的建立，以业主提供的轴和轴进行轴线测量控制，施测过程按图纸要求及规范进行。因为33#楼的图纸设计中B区的两个单元相对于A第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页区经过两次16°30′的转角，故定位测量比一般高层住宅较难控制，采用极坐标法进行轴线定位控制测量。具体做法为：根据已知坐标计算得出转角处点位的坐标，然后用经纬仪及测距仪放样出施工所需用的轴线。并用木桩定出桩位（见附图）。由于基坑需二次开挖，轴线定位桩不宜埋设在基坑内，故将施测后的各轴线控制点均设在距基坑外侧2米外保证安全、易于保护、方便观测又不易被车辆碰撞的位置。并按要求保证控制桩位相邻点间通视良好，且浇筑混凝土护桩并设龙门板保护。轴线定位后以纵向～～～～轴线，横向～～轴线进行了轴线复核测量，复核无误后申报监理进行验线。郑州建业·森林半岛33#楼轴线定位平面示意图第6页共12页第5页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共12页说明：本工程轴线定位采用极坐标法进行测量，图中□代表甲方提供控制轴线点，▼代表轴线控制方向，图中平面尺寸均以“mm”计。轴线定位测量成果：∠1=2°-35′-46.7″SAB=48.567m∠2=195°-02′-58″SBC=30.006m∠3=98°-09′-58.4″∠4=114°-39′-58.4″∠5=204°-39′-58.4″SAC=77.934m第7页共12页第6页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共12页2.2、轴线竖向传递本工程主体结构施工，根据建设单位、监理单位检查合格的轴线定位、复核结果，并结合本工程各层结构平面图。主要用J2-1激光经纬仪采用内控法进行主要轴线的竖向传...
