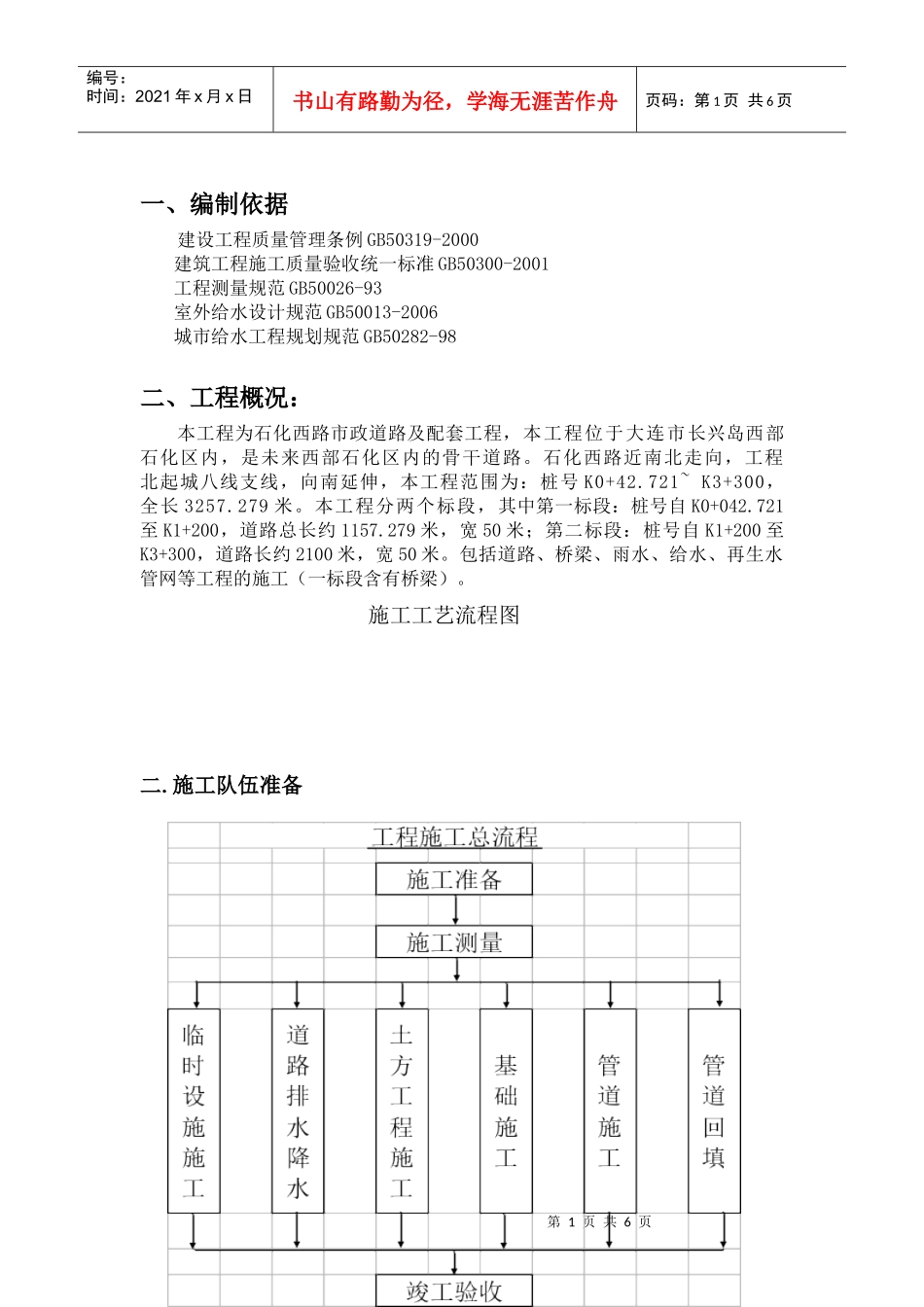

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页一、编制依据建设工程质量管理条例GB50319-2000建筑工程施工质量验收统一标准GB50300-2001工程测量规范GB50026-93室外给水设计规范GB50013-2006城市给水工程规划规范GB50282-98二、工程概况：本工程为石化西路市政道路及配套工程，本工程位于大连市长兴岛西部石化区内，是未来西部石化区内的骨干道路。石化西路近南北走向，工程北起城八线支线，向南延伸，本工程范围为：桩号K0+42.721~K3+300，全长3257.279米。本工程分两个标段，其中第一标段：桩号自K0+042.721至K1+200，道路总长约1157.279米，宽50米；第二标段：桩号自K1+200至K3+300，道路长约2100米，宽50米。包括道路、桥梁、雨水、给水、再生水管网等工程的施工（一标段含有桥梁）。施工工艺流程图二.施工队伍准备第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页土方施工队：主要负责全线土方工程，采用人工结合机械施工。基础施工队：主要负责全线基槽整理及管道基础工程。管道施工：主要负责全线管道施工。三.管道施工1、施工程序：管道施工程序：定位放线→沟槽开挖→管道基础→管道防腐→管道吊装→铺设管道→检查井砌筑→粗砂回填→打压试验→土方回填→管道冲洗消毒2、施工准备(1)组建工程测量专业小组，计2人，其中主测1人。施测应前进行技术交底。(2)对所用仪器进行检查和校正。钢尺、水准尺进行检查、校核后方能投入正常测量工作。(3)根据设计图纸及业主交桩记录，做好测量放线前的内业计算工作。3、施工测量(1)按照设计文件要求，在施工前组织测量人员设制高程控制点和轴线控制点，并进行复测、复算。进行施工放样测量，定出管道中线及井位置并定出水准点作为整个工程的控制点，井面标高应平路面。每次测量均要闭合，严格控制闭合误差，并做好测量记录，报监理、业主代表检查、验收。4、沟槽开挖（1）沟槽开挖前应要求各有关管线部门提供地下管线情况，并结合人工开挖勘察，确认无误后方可进行施工。当发现管线位置后应做好清晰的标志以保护好地下管线。（2）施工时在人行道边设置临时排水沟，以保证排水通畅，以保证开挖基坑不被雨水浸泡而造成基坑的质量问题。在基坑开挖时须在沟槽外两侧筑小土堤截水，以防地表水倒灌入施工沟槽内。沟槽内两侧设排水沟和集水井，用碎石填充，当地下水丰富或遇雨天时用抽水机抽水，以保证基坑不被水浸泡。（3）根据管径进行放坡开挖。开挖时用挖掘机进行，人工配合。沟槽开挖土方调至填方区填土。在开挖前，沟槽的断面、开挖的次序和堆土的位置由现第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页场施工员详细交底。在挖土过程中管理人员应在现场指挥并应经常检查沟槽的净空尺寸和中心位置，确保沟槽中心偏移误差符合规范要求。为保证槽底土壤不被扰动、破坏或超挖，用机械挖土至设计标高以上20～30cm后改用人工挖土和平整。开挖要保证连续作业，分段开挖，每段20m～30m，以防止土方塌方出现安全事故。5、管道施工（1）管道基础1.1如为未扰动的原状土层，采用100mm厚粗砂垫层；如在回填土地段做，200mm厚粗砂垫层；如为软泥土则应更换土或每2.5~3.0m做混凝土枕基。管基宽度不小于D+300.1.2测量中心轴线，标高，并放出基础边线。在沟底设置水平小木桩，桩顶标高为管道基础的标高。（2）管道铺设砂垫层检查合格后，人工挖管道接口工作坑，对管工作坑每个接口设一个。给水管与排水管交叉时，给水管应敷设在上面，且不应在接口处重叠；当给水管道敷设在污水管下面时。给水管应加套管，套营长度为交叉点两侧各1米。给水管转弯处利用组合弯头，弯曲管件不能满足转弯角度要求时，可在直线管段利用管道承插口偏转进行调整。但承插口的最大偏转角不得大于1。以保证接口的严密性。管道对口方法安装时，为控制管底标高和坡度，拟架设坡度板，由测量人员将管道中心钉和高程钉测设在坡度板上，两高程钉之间的连线即为管底坡度的平行线称为坡度线，相邻两坡度板上管中心线顶面应较设计管顶高15cm，以便管道高...
