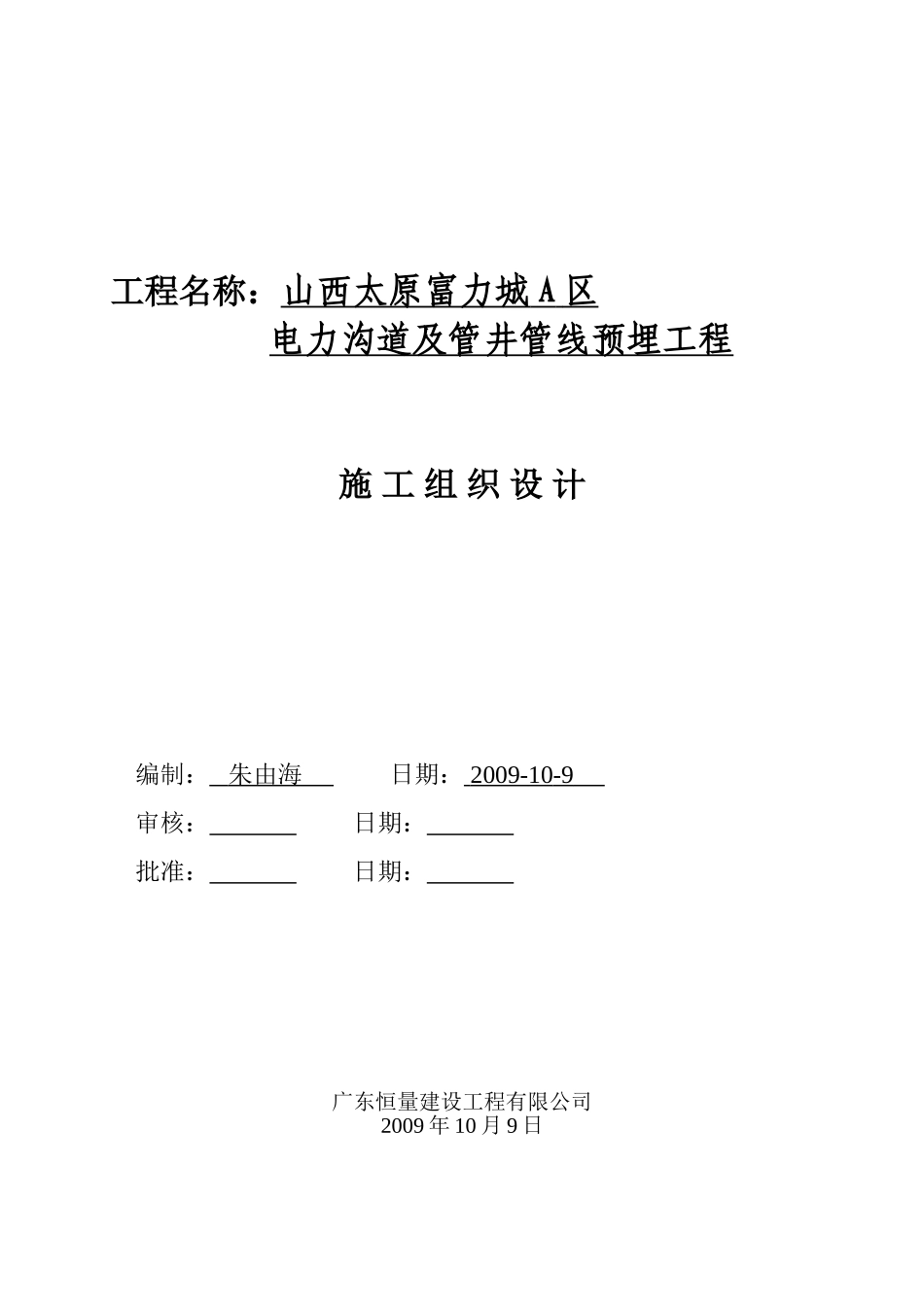

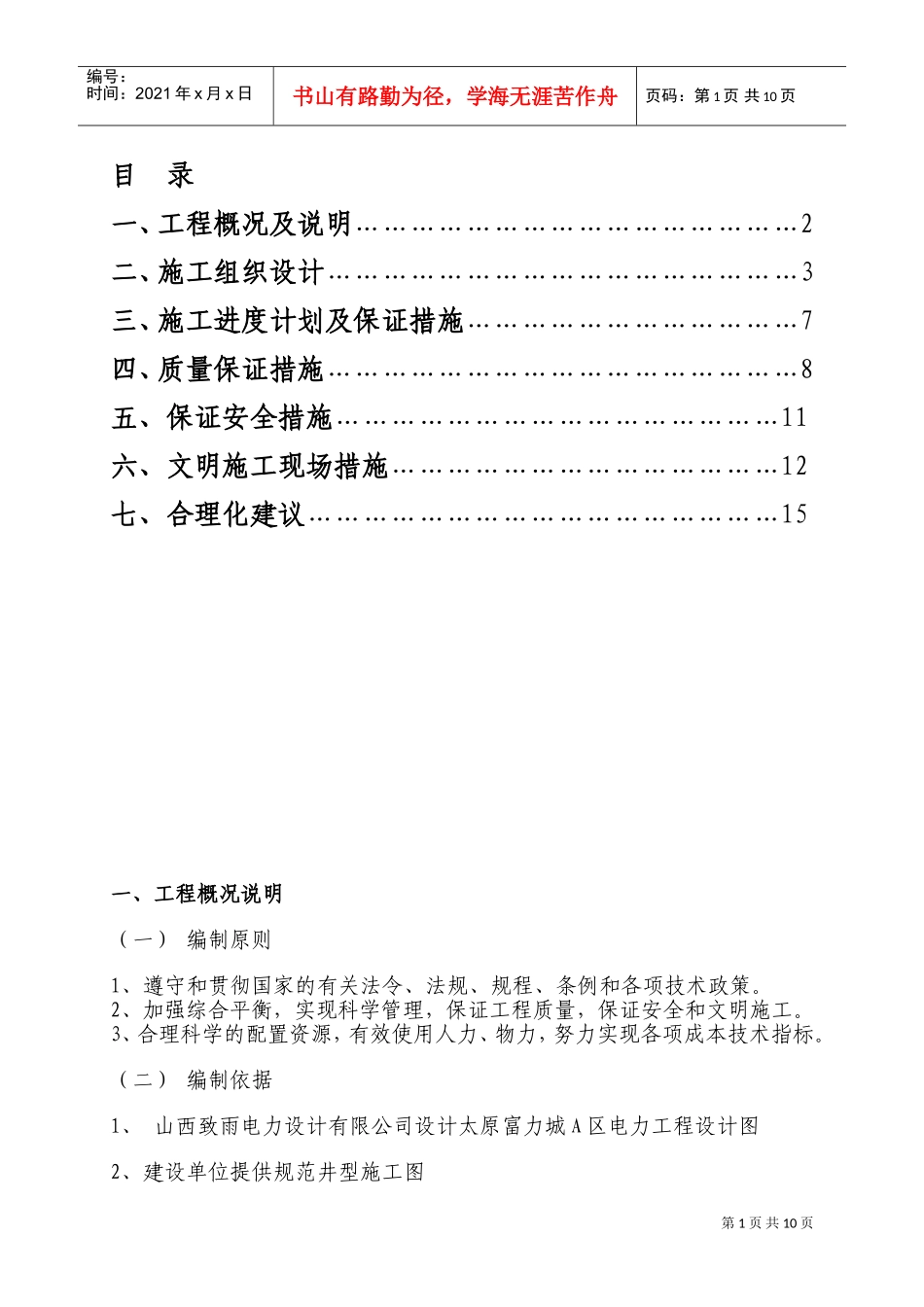

工程名称：山西太原富力城A区电力沟道及管井管线预埋工程施工组织设计编制：朱由海日期：2009-10-9审核：日期：批准：日期：广东恒量建设工程有限公司2009年10月9日第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页目录一、工程概况及说明…………………………………………2二、施工组织设计……………………………………………3三、施工进度计划及保证措施………………………………7四、质量保证措施……………………………………………8五、保证安全措施…………………………………………11六、文明施工现场措施……………………………………12七、合理化建议……………………………………………15一、工程概况说明（一）编制原则1、遵守和贯彻国家的有关法令、法规、规程、条例和各项技术政策。2、加强综合平衡，实现科学管理，保证工程质量，保证安全和文明施工。3、合理科学的配置资源，有效使用人力、物力，努力实现各项成本技术指标。（二）编制依据1、山西致雨电力设计有限公司设计太原富力城A区电力工程设计图2、建设单位提供规范井型施工图第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页3、同类型机组施工方案、施工经验和工程总结（三）工程概述1、工程介绍：本工程位于山西太原富力城A区电力工程，包括1#至8#高低压配电室范围内电力沟道管井管线及8#至12#高基配电室电力范围内沟道管井管线由我施工单位所承建放线，挖土方，基层夯实，垫层处理，电力管井砌筑，管线连接安装，电缆保护管采用混凝土满包封，并回填夯实；为确保施工安全、施工质量、按期完成本工程任务，特制定此施工组织设计。二、施工组织设计1、工程规模及主要工程量：（1）新建2.2*2.0电力砖混沟道，长150.5米（2）新建1.6*1.3电力砖混沟道，长1161米（3）土建人孔井95座，A、直通井17座；内径规格：2.4*1.3*1.8B、转角井16座；内径规格：2.8*2.2*1.3*1.8C、三通井2座；内径规格：3.2*2.3*1.3*1.8D、135度井3座，内径规格：3.2*1.3*1.8D、沟道井59座；内径规格：1.6*1.3（4）敷设Φ150PVC-C电力专用保护管总长12027米。（5）土方根据现场实际量计算2、工程特点：（1）电力井墙体为砖混结构，M10砂浆，365mm砖混墙砌体，顶板用C25混凝土浇筑，抗渗指标S6水泥标号不得少于275#，强度等级C20垫层150mm，做聚氨脂防水涂料，外墙抹水泥砂浆保护层，内层同样。（2）电力井顶板上方埋伏土不得小于1米，不得大于3米。（3）在电力井一侧安装接地装置，接地装置的角铁不得小于50×5mm，必须采用镀锌防腐，接地电阻小于4Ω，焊接处刷防腐漆。（4）在三通和四通入孔井顶板处设角钢吊架，侧墙设拉力环，入孔井段转弯半径大于1米。（5）电力电缆入也井的垫层、钢筋混凝土基础、砖墙砌体、内外做防水，钢筋混凝土板全部要符合要求，所有井中的铁件全部采用喷镀锌，出入孔铸铁井盖必须采用双层加重保护型的专用井盖。（6）敷设水泥管时，管下应操平夯打100MM厚C10混凝土垫层，管的连接处应对齐。做好密封圈，并打200MM存包封。3、土方工程施工：3.1．施工准备工作（1）勘查现场，清除地面及地上障碍物。（2）做好施工场地防洪排水工作，全面规划场地，平整各部分的标高，第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页保证施工场地排水通畅不积水，场地周围设置必要的截水沟、排水沟。（3）保护测量基准桩，以保证土方开挖标高位置与尺寸准确无误。（4）备好施工用电、用水、道路及其他设施。3.2．施工注意事项（1）根据土方工程开挖深度和工程量的大小及现场条件限制，采用人工挖土或机械挖土，如果现场无法存放渣土时，使用机械配合装车全部转运至甲方指定地点临时存放，到夜间再装车外运消纳。（2）如开挖的深度比邻近建筑物基础深时，开挖应保持一定的距离和坡度，以免在施工时影响邻近建筑物的稳定，如不满足要求，应采取边坡支撑加固措施。并在施工中进行沉降和位移观测。（3）弃土应及时运出，如需要临时堆土，或留作回填土，堆土坡脚至坑边距离应按开挖深度、边坡坡度和土的类别确定（应考...
