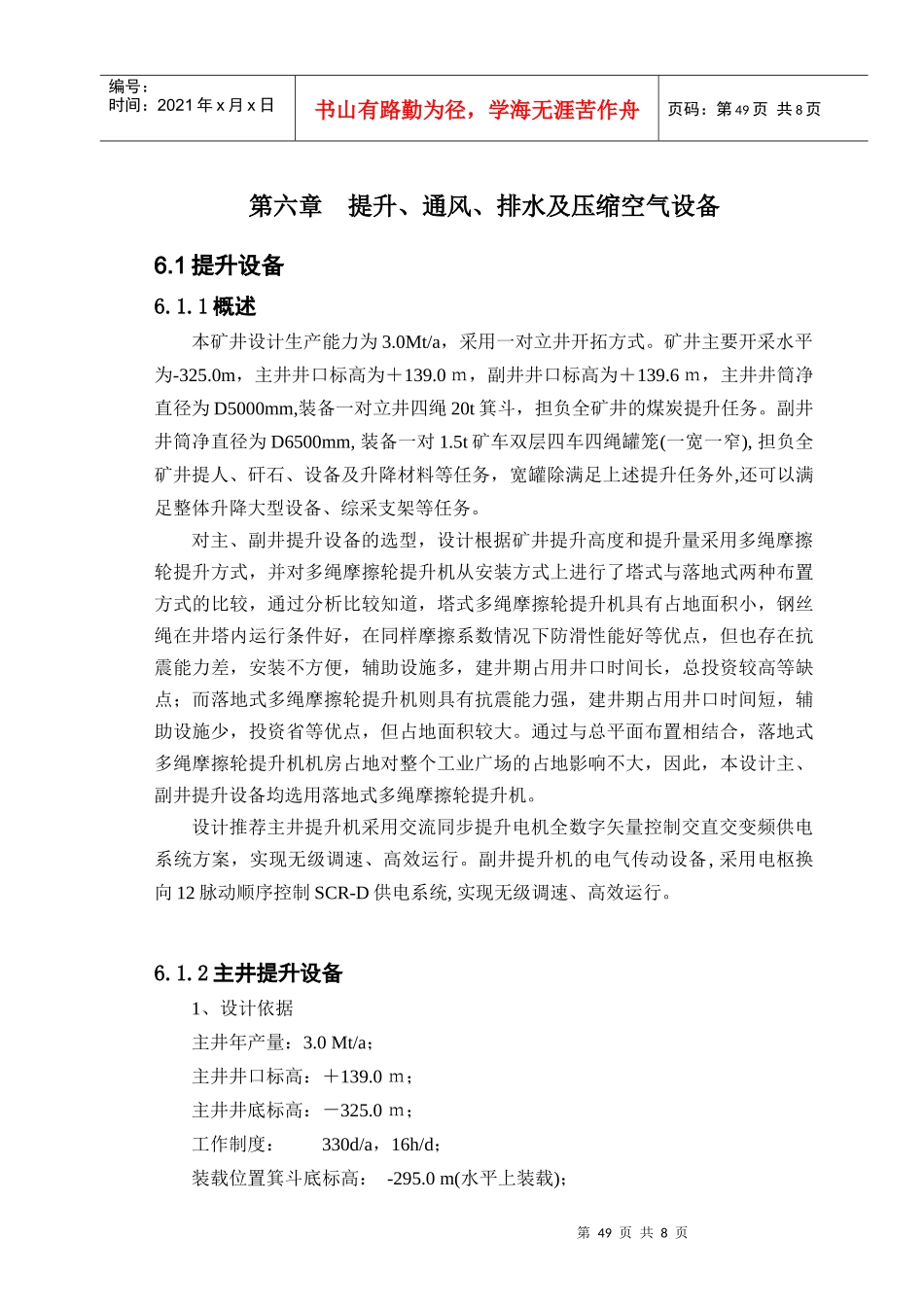

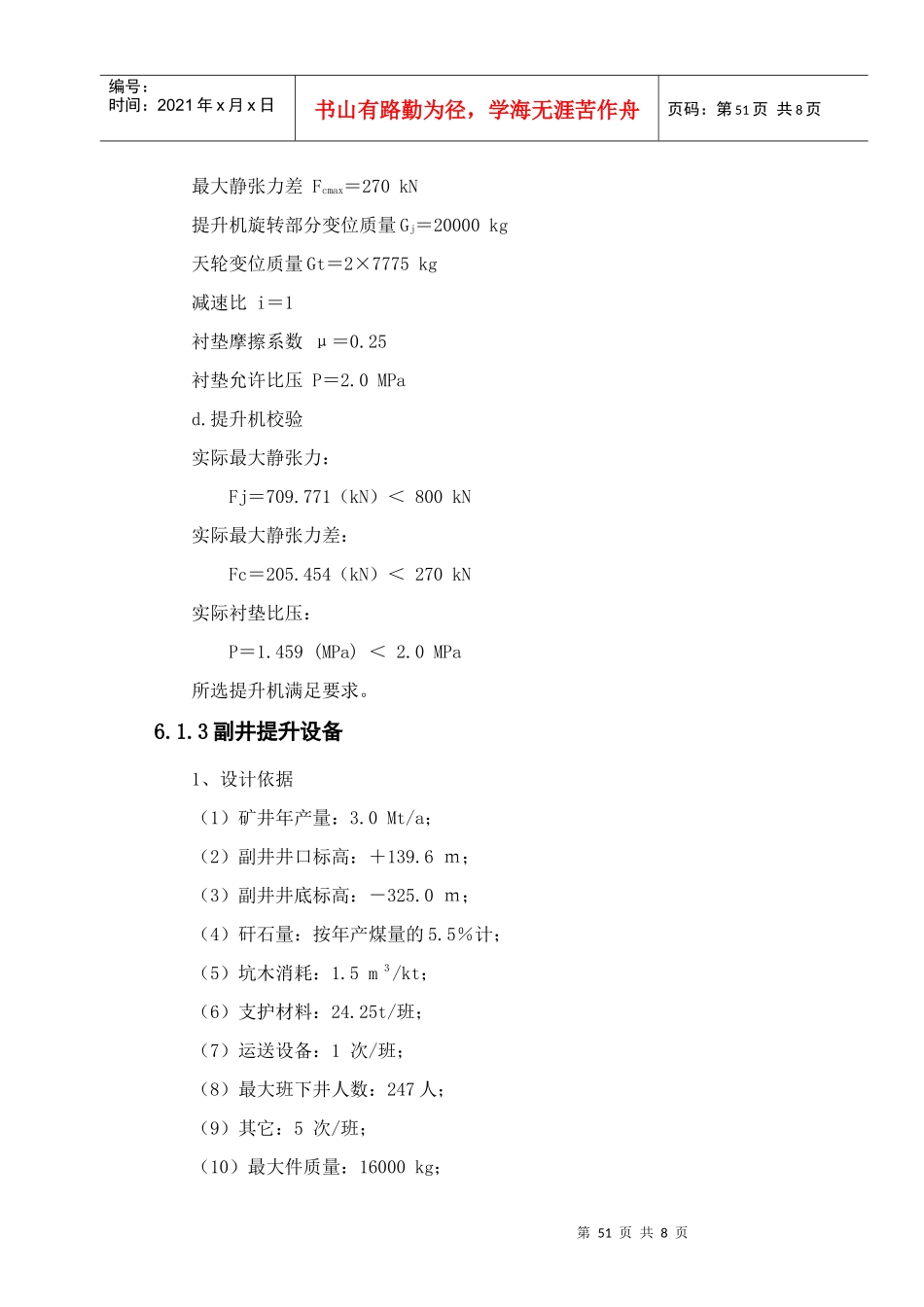

第49页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第49页共8页第六章提升、通风、排水及压缩空气设备6.1提升设备6.1.1概述本矿井设计生产能力为3.0Mt/a，采用一对立井开拓方式。矿井主要开采水平为-325.0m，主井井口标高为＋139.0ｍ，副井井口标高为＋139.6ｍ，主井井筒净直径为D5000mm,装备一对立井四绳20t箕斗，担负全矿井的煤炭提升任务。副井井筒净直径为D6500mm,装备一对1.5t矿车双层四车四绳罐笼(一宽一窄),担负全矿井提人、矸石、设备及升降材料等任务，宽罐除满足上述提升任务外,还可以满足整体升降大型设备、综采支架等任务。对主、副井提升设备的选型，设计根据矿井提升高度和提升量采用多绳摩擦轮提升方式，并对多绳摩擦轮提升机从安装方式上进行了塔式与落地式两种布置方式的比较，通过分析比较知道，塔式多绳摩擦轮提升机具有占地面积小，钢丝绳在井塔内运行条件好，在同样摩擦系数情况下防滑性能好等优点，但也存在抗震能力差，安装不方便，辅助设施多，建井期占用井口时间长，总投资较高等缺点；而落地式多绳摩擦轮提升机则具有抗震能力强，建井期占用井口时间短，辅助设施少，投资省等优点，但占地面积较大。通过与总平面布置相结合，落地式多绳摩擦轮提升机机房占地对整个工业广场的占地影响不大，因此，本设计主、副井提升设备均选用落地式多绳摩擦轮提升机。设计推荐主井提升机采用交流同步提升电机全数字矢量控制交直交变频供电系统方案，实现无级调速、高效运行。副井提升机的电气传动设备,采用电枢换向12脉动顺序控制SCR-D供电系统,实现无级调速、高效运行。6.1.2主井提升设备1、设计依据主井年产量：3.0Mt/a；主井井口标高：＋139.0ｍ；主井井底标高：－325.0ｍ；工作制度：330d/a，16h/d；装载位置箕斗底标高：-295.0m(水平上装载)；第50页共8页第49页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第50页共8页卸载位置箕斗底标高：+153.0m。2、提升设备选型（1）提升容器选择本矿主井选用一对立井四绳20t箕斗，担负全矿井的煤炭提升任务,其主要参数为：载重G＝20t，质量Gz＝25.707t（含悬挂装置），箕斗本体高度14.32m,箕斗全高18.52m。根据防滑计算，箕斗需加配重10t。（2）提升钢丝绳选择及校核a.绳端荷重：Q＝55707kgb.钢丝绳悬垂长度：HC＝515mc.钢丝绳允许最小安全系数：ma＝7.2－0.0005×515＝6.9425d.提升主绳选择：提升主绳选用44ZAB6V×37S＋FC1770ZZ(SS)型钢丝绳4根，左、右捻向各2根，主要技术参数：绳径：dk＝44mm,丝径δ＝3mm，钢丝绳单位长度质量为Pk＝8.08kg/m，钢丝绳最小破断拉力为Q＝1270kN。（3）提升机选型及校核a.按钢丝绳直径计算D≥90×44＝3960（mm）b.按钢丝绳丝径计算D≥1200×3＝3600（mm）c.提升机选择提升机选用JKMD-4×4(Z)型落地式多绳摩擦轮提升机1台，其主要技术参数如下：摩擦轮直径D＝4000mm天轮直径Dt＝4000mm最大静张力Fjmax＝800kN第51页共8页第50页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第51页共8页最大静张力差Fcmax＝270kN提升机旋转部分变位质量Gj＝20000kg天轮变位质量Gt＝2×7775kg减速比i＝1衬垫摩擦系数μ＝0.25衬垫允许比压P＝2.0MPad.提升机校验实际最大静张力：Fj＝709.771（kN）＜800kN实际最大静张力差：Fc＝205.454（kN）＜270kN实际衬垫比压：P＝1.459(MPa)＜2.0MPa所选提升机满足要求。6.1.3副井提升设备1、设计依据（1）矿井年产量：3.0Mt/a；（2）副井井口标高：＋139.6ｍ；（3）副井井底标高：－325.0ｍ；（4）矸石量：按年产煤量的5.5％计；（5）坑木消耗：1.5m３/kt；（6）支护材料：24.25t/班；（7）运送设备：1次/班；（8）最大班下井人数：247人；（9）其它：5次/班；（10）最大件质量：16000kg；第52页共8页第51页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第52页共8页（11）平板车质量：1000kg。2、设备选型计算（1）提升容器选择本矿副井提升矸石、下放材料等采用MG1.7-6A型、1.5t、600mm轨距固定式矿车，矿车质量为718kg，考虑到运输综采液压支架等大型设备，提升容器选用一对G...
