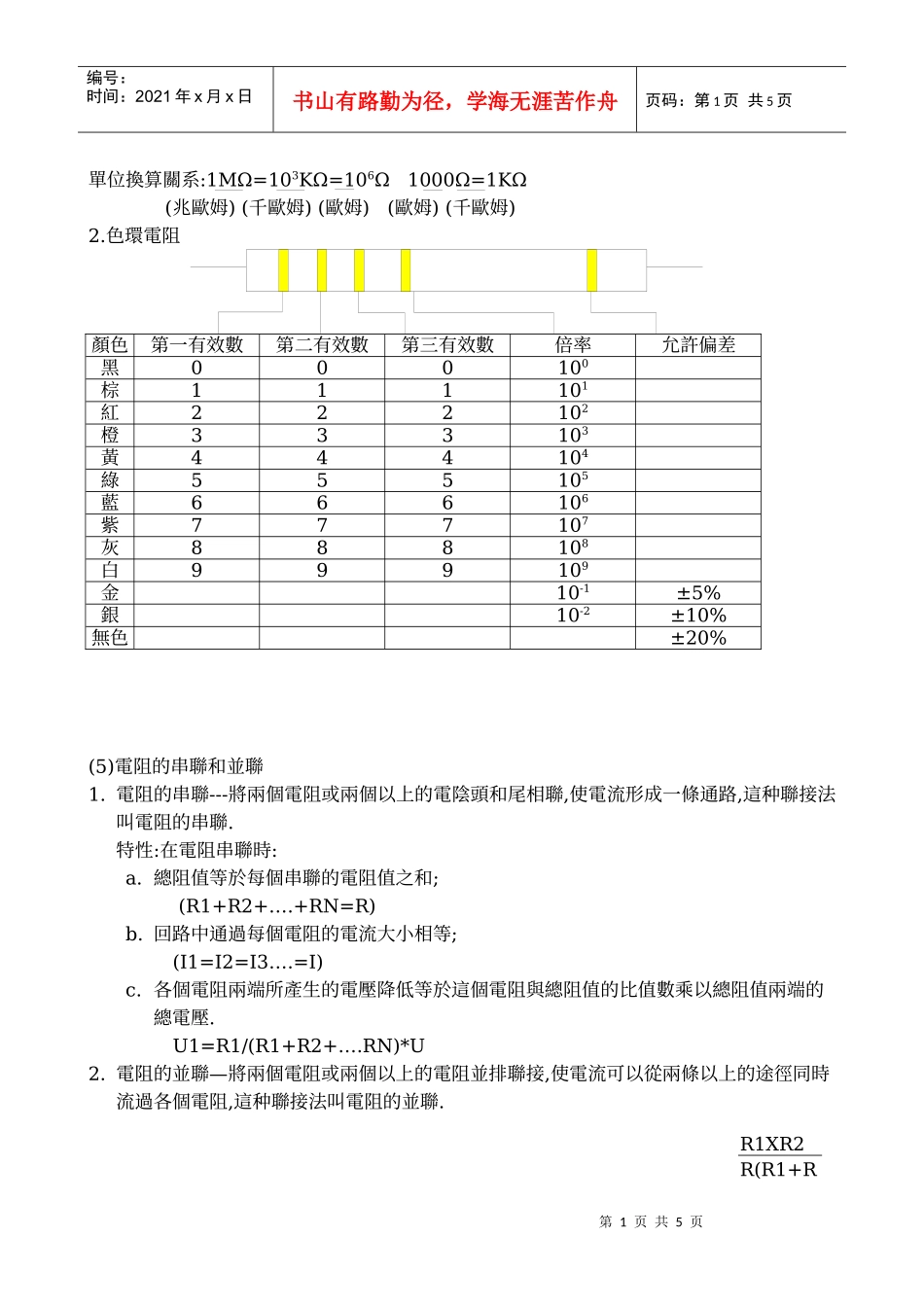

电子零件知识_第1页
1/5

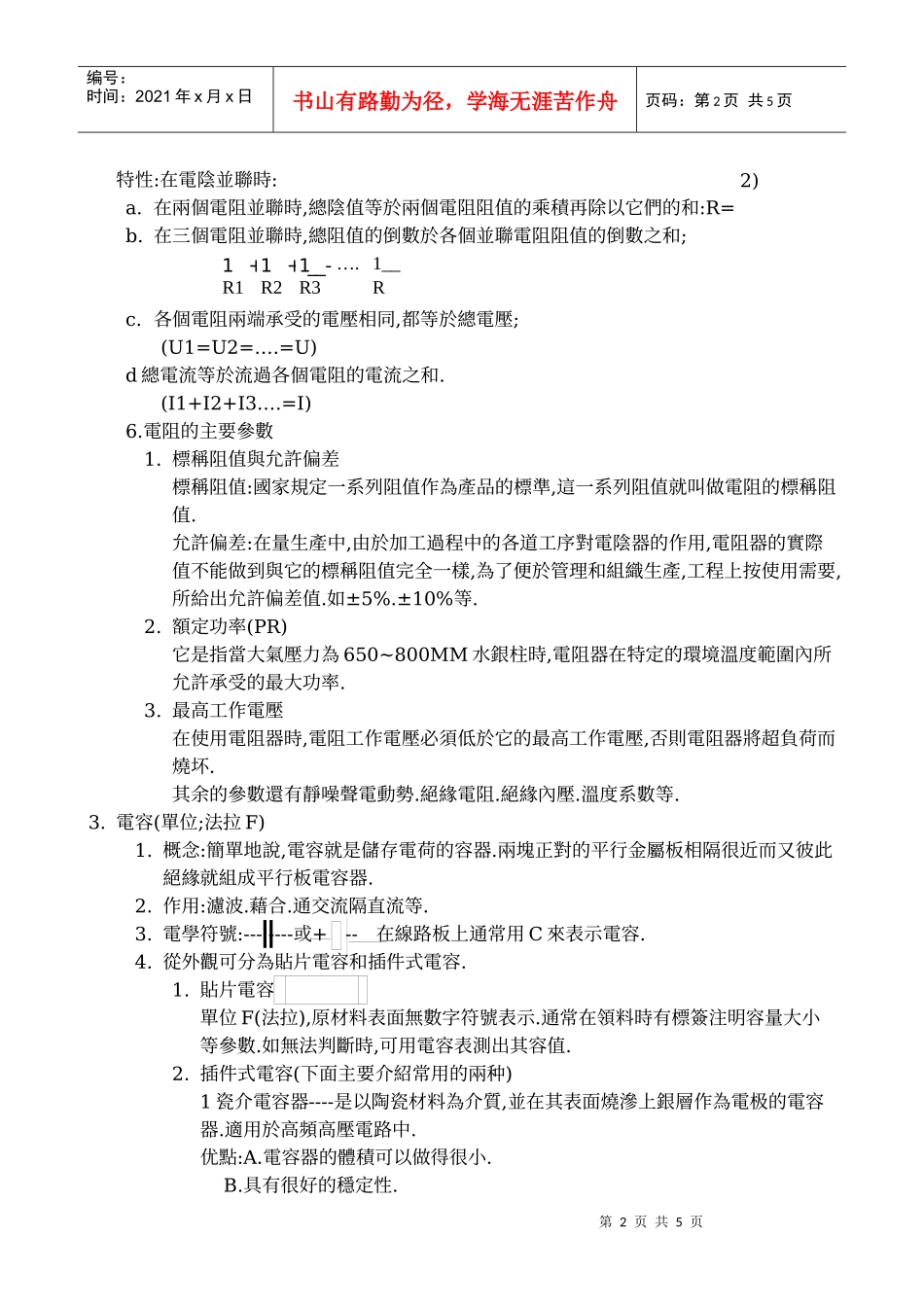

电子零件知识_第2页
2/5

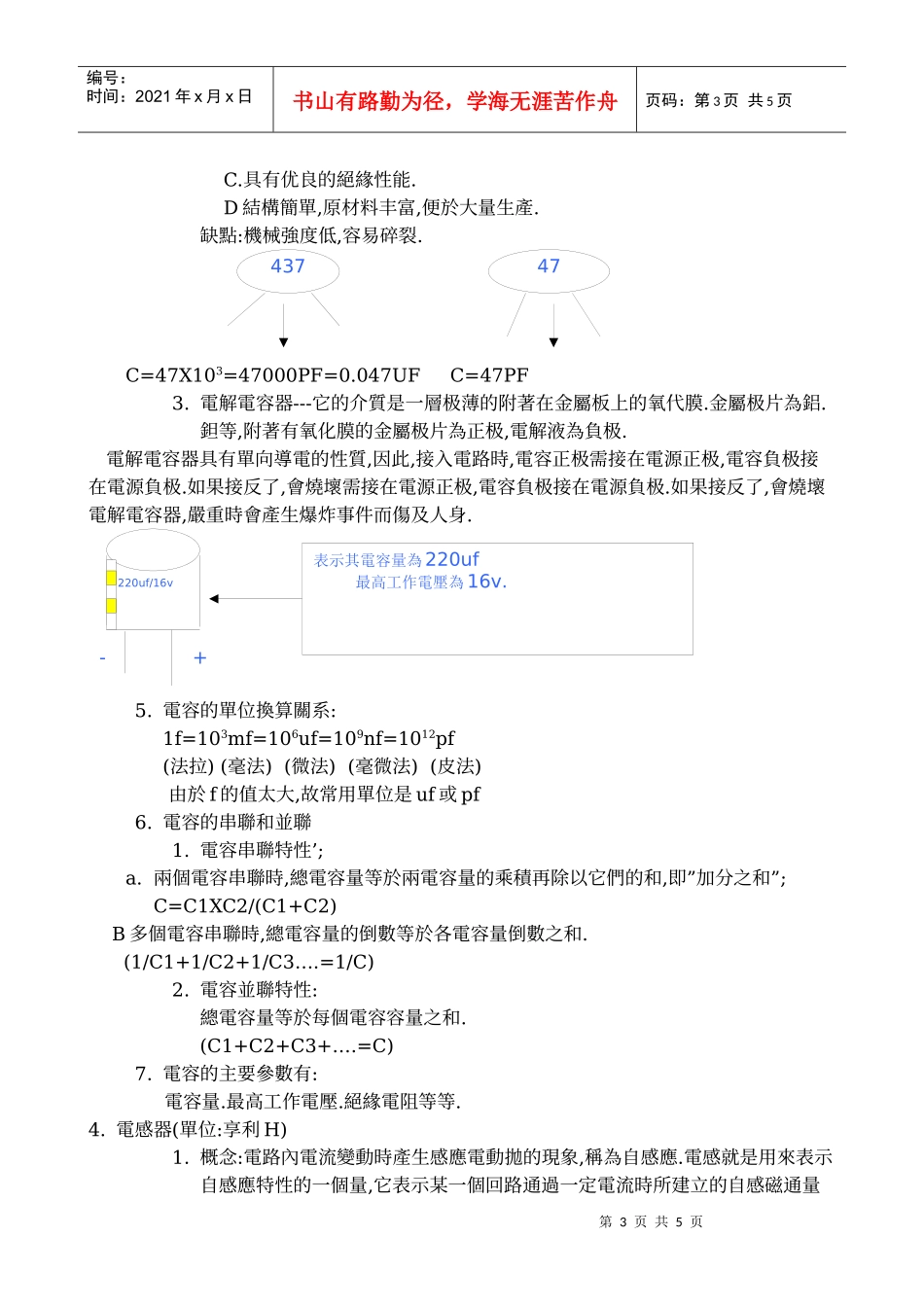

电子零件知识_第3页
3/5
第1页共5页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共5页單位換算關系:1MΩ=103KΩ=106Ω1000Ω=1KΩ(兆歐姆)(千歐姆)(歐姆)(歐姆)(千歐姆)2.色環電阻(5)電阻的串聯和並聯1.電阻的串聯---將兩個電阻或兩個以上的電陰頭和尾相聯,使電流形成一條通路,這种聯接法叫電阻的串聯.特性:在電阻串聯時:a.總阻值等於每個串聯的電阻值之和;(R1+R2+….+RN=R)b.回路中通過每個電阻的電流大小相等;(I1=I2=I3….=I)c.各個電阻兩端所產生的電壓降低等於這個電阻與總阻值的比值數乘以總阻值兩端的總電壓.U1=R1/(R1+R2+….RN)*U2.—電阻的並聯將兩個電阻或兩個以上的電阻並排聯接,使電流可以從兩條以上的途徑同時流過各個電阻,這种聯接法叫電阻的並聯.顏色第一有效數第二有效數第三有效數倍率允許偏差黑000100棕111101紅222102橙333103黃444104綠555105藍666106紫777107灰888108白999109金10-1±5%銀10-2±10%無色±20%R1XR2R(R1+R第2页共5页第1页共5页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共5页特性:在電陰並聯時:a.在兩個電阻並聯時,總陰值等於兩個電阻阻值的乘積再除以它們的和:R=b.在三個電阻並聯時,總阻值的倒數於各個並聯電阻阻值的倒數之和;c.各個電阻兩端承受的電壓相同,都等於總電壓;(U1=U2=….=U)d總電流等於流過各個電阻的電流之和.(I1+I2+I3….=I)6.電阻的主要參數1.標稱阻值與允許偏差標稱阻值:國家規定一系列阻值作為產品的標準,這一系列阻值就叫做電阻的標稱阻值.允許偏差:在量生產中,由於加工過程中的各道工序對電陰器的作用,電阻器的實際值不能做到與它的標稱阻值完全一樣,為了便於管理和組織生產,工程上按使用需要,所給出允許偏差值.如±5%.±10%等.2.額定功率(PR)它是指當大氣壓力為650~800MM水銀柱時,電阻器在特定的環境溫度範圍內所允許承受的最大功率.3.最高工作電壓在使用電阻器時,電阻工作電壓必須低於它的最高工作電壓,否則電阻器將超負荷而燒坏.其余的參數還有靜噪聲電動勢.絕緣電阻.絕緣內壓.溫度系數等.3.電容(單位;法拉F)1.概念:簡單地說,電容就是儲存電荷的容器.兩塊正對的平行金屬板相隔很近而又彼此絕緣就組成平行板電容器.2.作用:濾波.藉合.通交流隔直流等.3.電學符號:-------或+--在線路板上通常用C來表示電容.4.從外觀可分為貼片電容和插件式電容.1.貼片電容單位F(法拉),原材料表面無數字符號表示.通常在領料時有標簽注明容量大小等參數.如無法判斷時,可用電容表測出其容值.2.插件式電容(下面主要介紹常用的兩种)1瓷介電容器----是以陶瓷材料為介質,並在其表面燒滲上銀層作為電极的電容器.適用於高頻高壓電路中.优點:A.電容器的體積可以做得很小.B.具有很好的穩定性.1__+1__+1__-….1__R1R2R3R2)第3页共5页第2页共5页43747220uf/16v-+表示其電容量為220uf最高工作電壓為16v.编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共5页C.具有优良的絕緣性能.D結構簡單,原材料丰富,便於大量生產.缺點:機械強度低,容易碎裂.C=47X103=47000PF=0.047UFC=47PF3.電解電容器---它的介質是一層极薄的附著在金屬板上的氧代膜.金屬极片為鋁.鉭等,附著有氧化膜的金屬极片為正极,電解液為負极.電解電容器具有單向導電的性質,因此,接入電路時,電容正极需接在電源正极,電容負极接在電源負极.如果接反了,會燒壞需接在電源正极,電容負极接在電源負极.如果接反了,會燒壞電解電容器,嚴重時會產生爆炸事件而傷及人身.5.電容的單位換算關系:1f=103mf=106uf=109nf=1012pf(法拉)(毫法)(微法)(毫微法)(皮法)由於f的值太大,故常用單位是uf或pf6.電容的串聯和並聯1.’電容串聯特性;a.兩個電容串聯時,總電容量等於兩電容量的乘積再除以它們的和,””即加分之和;C=C1XC2/(C1+C2)B多個電容串聯時,總電容量的倒數等於各電容量倒數之和.(1/C1+1/C2+1/C3….=1/C)2.電容並聯特性:總電容量等於每個電容容量之和.(C1+C2+C3+….=C)7.電容的主要參數有:電容量.最高工作電壓.絕緣電阻等等.4.電感器(單位:享利H)1.概念:電路內電流變動時產生感應電動拋的現象,稱為自感應.電感就是用來表示自感應特性的一個量,它表示某一個回路通...
