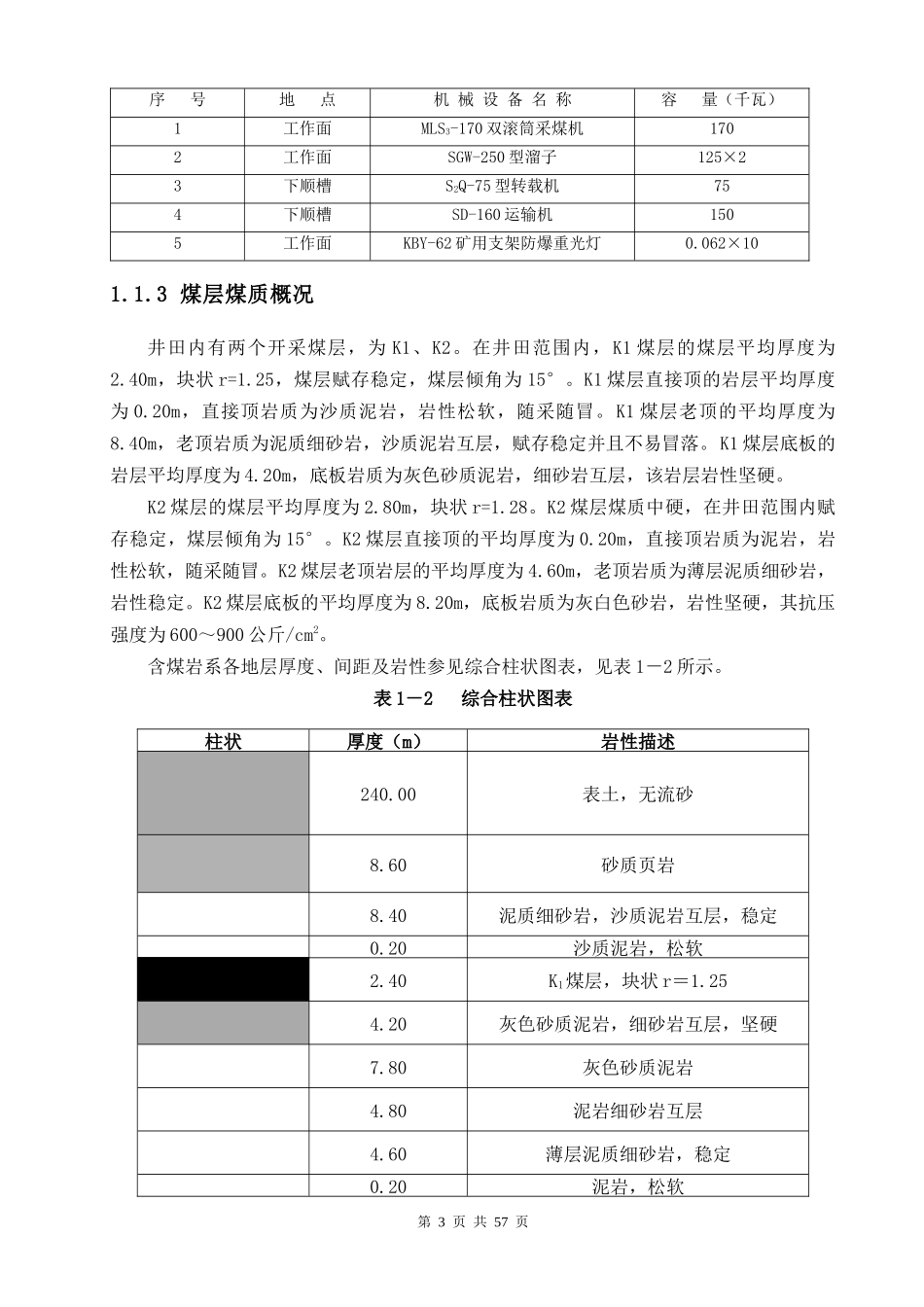

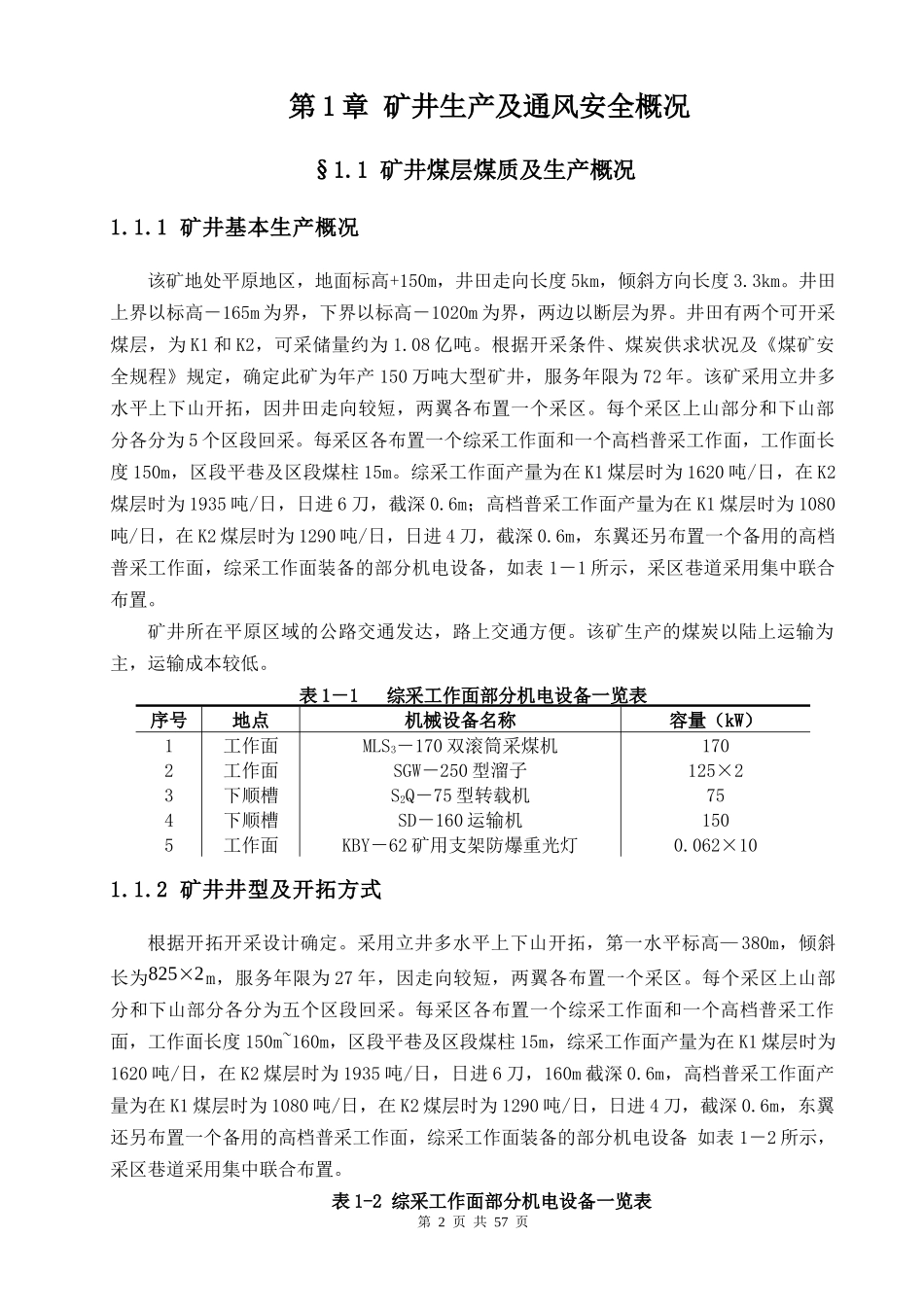

目录第1章矿井生产及通风概况………………………………………………………………§1.1矿井煤层煤质及生产概况………………………………………………………§1.2矿井通风安全概况………………………………………………………………第2章矿井通风方式与风机工作方式选择………………………………………………§2.1矿井通风方式的选择依据和原则………………………………………………§2.2矿井主要通风机工作方式选择…………………………………………………第3章矿井通风系统风量计算……………………………………………………………§3.1矿井风量计算原则和规定………………………………………………………§3.2矿井风量计算方法………………………………………………………………第4章矿井通风总阻力计算………………………………………………………………§4.1井巷通风阻力计算………………………………………………………………§4.2矿井通风系统的其它计算………………………………………………………第5章矿井通风设备选择…………………………………………………………………§5.1矿井通风设备选择要求…………………………………………………………§5.2矿井主要通风机选型……………………………………………………………§5.3电动机的选择……………………………………………………………………第6章矿井通风费用概算与安全措施……………………………………………………§6.1吨煤通风费用计算………………………………………………………………§6.2矿井安全生产技术措施…………………………………………………………总结与致谢…………………………………………………………………………………参考文献……………………………………………………………………………………第1章矿井生产及通风安全概况§1.1矿井煤层煤质及生产概况1.1.1矿井基本生产概况该矿地处平原地区，地面标高+150m，井田走向长度5km，倾斜方向长度3.3km。井田上界以标高－165m为界，下界以标高－1020m为界，两边以断层为界。井田有两个可开采煤层，为K1和K2，可采储量约为1.08亿吨。根据开采条件、煤炭供求状况及《煤矿安全规程》规定，确定此矿为年产150万吨大型矿井，服务年限为72年。该矿采用立井多水平上下山开拓，因井田走向较短，两翼各布置一个采区。每个采区上山部分和下山部分各分为5个区段回采。每采区各布置一个综采工作面和一个高档普采工作面，工作面长度150m，区段平巷及区段煤柱15m。综采工作面产量为在K1煤层时为1620吨/日，在K2煤层时为1935吨/日，日进6刀，截深0.6m；高档普采工作面产量为在K1煤层时为1080吨/日，在K2煤层时为1290吨/日，日进4刀，截深0.6m，东翼还另布置一个备用的高档普采工作面，综采工作面装备的部分机电设备，如表1－1所示，采区巷道采用集中联合布置。矿井所在平原区域的公路交通发达，路上交通方便。该矿生产的煤炭以陆上运输为主，运输成本较低。表1－1综采工作面部分机电设备一览表序号地点机械设备名称容量（kW）1工作面MLS3－170双滚筒采煤机1702工作面SGW－250型溜子125×23下顺槽S2Q－75型转载机754下顺槽SD－160运输机1505工作面KBY－62矿用支架防爆重光灯0.062×101.1.2矿井井型及开拓方式根据开拓开采设计确定。采用立井多水平上下山开拓，第一水平标高—380m，倾斜长为825×2m，服务年限为27年，因走向较短，两翼各布置一个采区。每个采区上山部分和下山部分各分为五个区段回采。每采区各布置一个综采工作面和一个高档普采工作面，工作面长度150m~160m，区段平巷及区段煤柱15m，综采工作面产量为在K1煤层时为1620吨/日，在K2煤层时为1935吨/日，日进6刀，160m截深0.6m，高档普采工作面产量为在K1煤层时为1080吨/日，在K2煤层时为1290吨/日，日进4刀，截深0.6m，东翼还另布置一个备用的高档普采工作面，综采工作面装备的部分机电设备如表1－2所示，采区巷道采用集中联合布置。表1-2综采工作面部分机电设备一览表第2页共57页序号地点机械设备名称容量（千瓦）1工作面MLS3-170双滚筒采煤机1702工作面SGW-250型溜子125×23下顺槽S2Q-75型转载机754...
