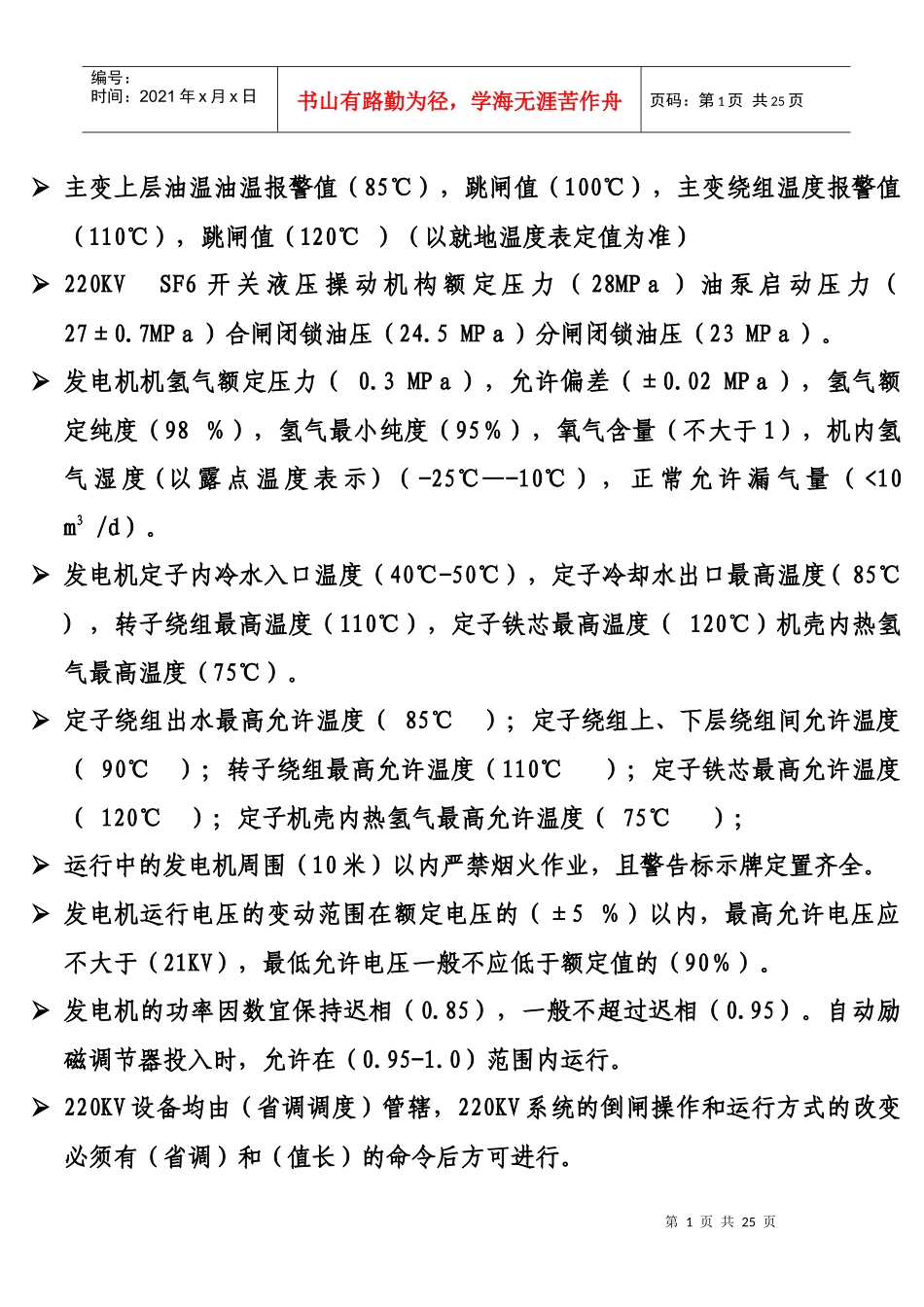

第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共25页主变上层油温油温报警值（85℃），跳闸值（100℃），主变绕组温度报警值（110℃），跳闸值（120℃）（以就地温度表定值为准）220KVSF6开关液压操动机构额定压力（28MPа）油泵启动压力（27±0.7MPа）合闸闭锁油压（24.5MPа）分闸闭锁油压（23MPа）。发电机机氢气额定压力（0.3MPа），允许偏差（±0.02MPа），氢气额定纯度（98％），氢气最小纯度（95％），氧气含量（不大于1），机内氢气湿度(以露点温度表示)（-25℃—-10℃），正常允许漏气量（<10m3/d）。发电机定子内冷水入口温度（40℃-50℃），定子冷却水出口最高温度(85℃)，转子绕组最高温度（110℃），定子铁芯最高温度（120℃）机壳内热氢气最高温度（75℃）。定子绕组出水最高允许温度（85℃）；定子绕组上、下层绕组间允许温度（90℃）；转子绕组最高允许温度（110℃）；定子铁芯最高允许温度（120℃）；定子机壳内热氢气最高允许温度（75℃）；运行中的发电机周围（10米）以内严禁烟火作业，且警告标示牌定置齐全。发电机运行电压的变动范围在额定电压的（±5％）以内，最高允许电压应不大于（21KV），最低允许电压一般不应低于额定值的（90％）。发电机的功率因数宜保持迟相（0.85），一般不超过迟相（0.95）。自动励磁调节器投入时，允许在（0.95-1.0）范围内运行。220KV设备均由（省调调度）管辖，220KV系统的倒闸操作和运行方式的改变必须有（省调）和（值长）的命令后方可进行。第2页共25页第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共25页当用母联开关向不带电母线充电时投入母联开关保护屏内的（跳2212Ⅰ）和（跳2212Ⅱ）压板，充电良好后退出上述压板。变压器的运行电压一般不应高于该运行分接头额定电压的（105％），特殊使用情况下允许在不超过（110％）的额定电压下运行。发电机额定氢压为（0.3MPa），正常运行时发电机允许在(0.2-0.3MPa)氢压下运行,在任何情况下发电机内氢压不得高于(0.32MPa)。发电机正常运行时，不允许降低氢压运行。特殊情况下需降低氢压运行时，最低氢压为(0.1MPa)，定冷水压及氢冷器冷却水压必须低于氢气压力至少(0.04MPa)。氢冷却器的入口水温度保持在（20℃-30℃）范围内，最高不超过（38℃）。正常运行时密封油压应高于氢压（0.085MPa）左右，空、氢侧密封油压差不大于（0.001MPa）。发电机壳内的氢在额定压力下24小时的漏氢量允许值为小于（<10m3/d）。同步发电机的工作特性主要包括（外特性）、（空载特性）、（短路特性）、（负载特性）和调整特性。发电机正常运行时，定子三相电流应相等。当三相电流不平衡时，各相电流之差不应超过额定值的（10％）。同时最大一相电流不得超过（额定值）。发电机在系统故障情况下，为了避免破坏系统的稳定性，允许定子短时过负荷，转子短时过电压运行，但此时（氢气参数），定子绕组内冷却水参数，（定子电压）均为额定值，这种运行工况每年不超过（两次），时间间隔不小于（30分钟）。发电机型号（QFSN-300-2），额定功率（300MW），额定定子电压第3页共25页第2页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共25页（20KV）额定定子电流（10190A），额定励磁电压（364V），额定励磁电流（2500A）空载励磁电压（127V），空载励磁电流（1019A）。发电机机氢气额定压力（0.3MPa），允许偏差（±0.02MPа），氢气额定纯度（98％），氢气最小纯度（95％），氧气含量（不大于1），机内氢气湿度(以露点温度表示)（-10℃—-25℃），正常允许漏气量（<10m3/d）。发电机定子内冷水入口温度（40℃-50℃），定子冷却水出口最高温度(85℃)，转子绕组最高温度（110℃），定子铁芯最高温度（120℃），机壳内热氢气最高温度（75℃）。定子绕组出水最高允许温度（85℃）；定子绕组上、下层绕组间允许温度（90℃）；转子绕组最高允许温度（110℃）；定子铁芯最高允许温度（120℃）；定子机壳内热氢气最高允许温度（75℃）；运行中的发电机周围（...
