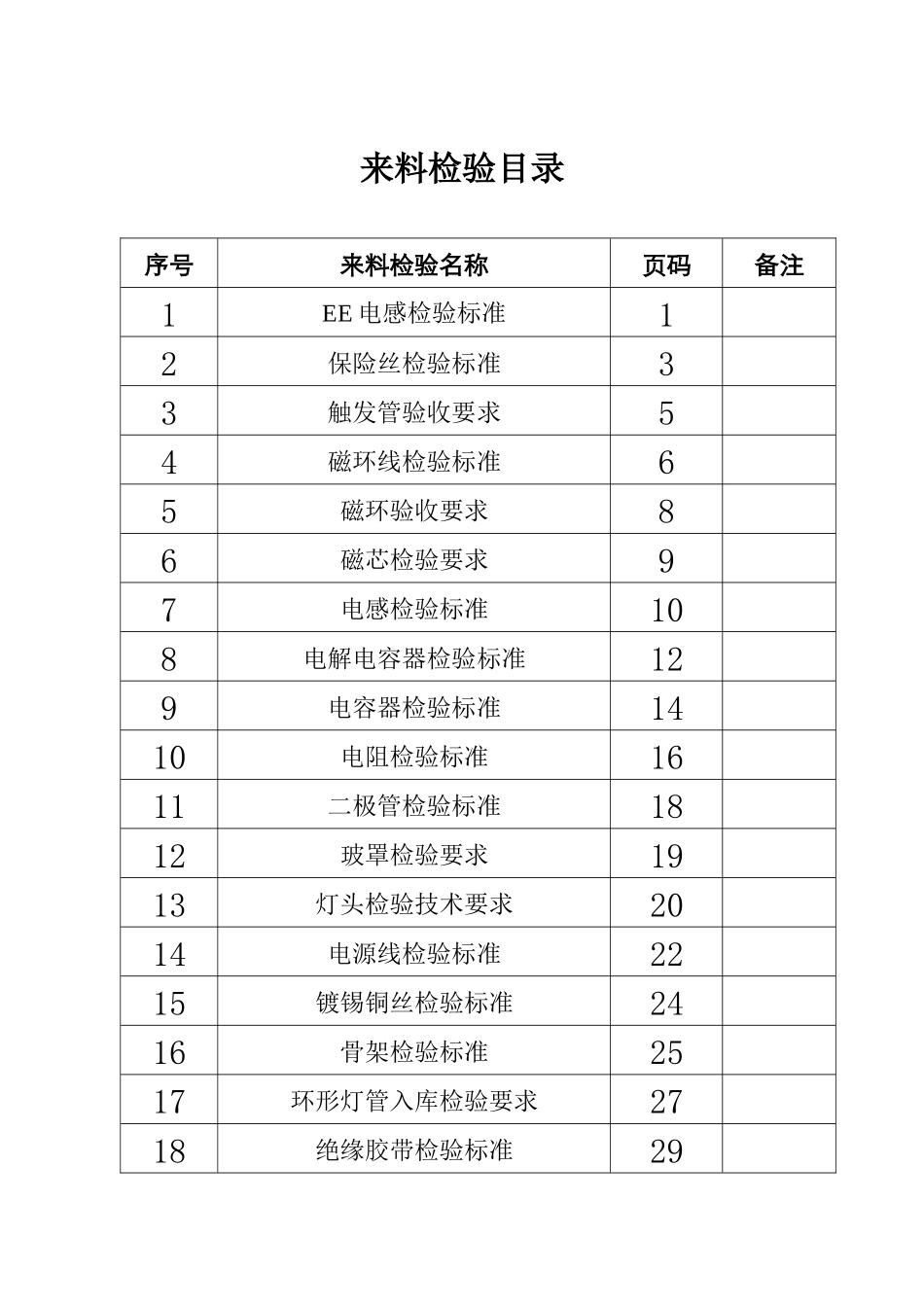

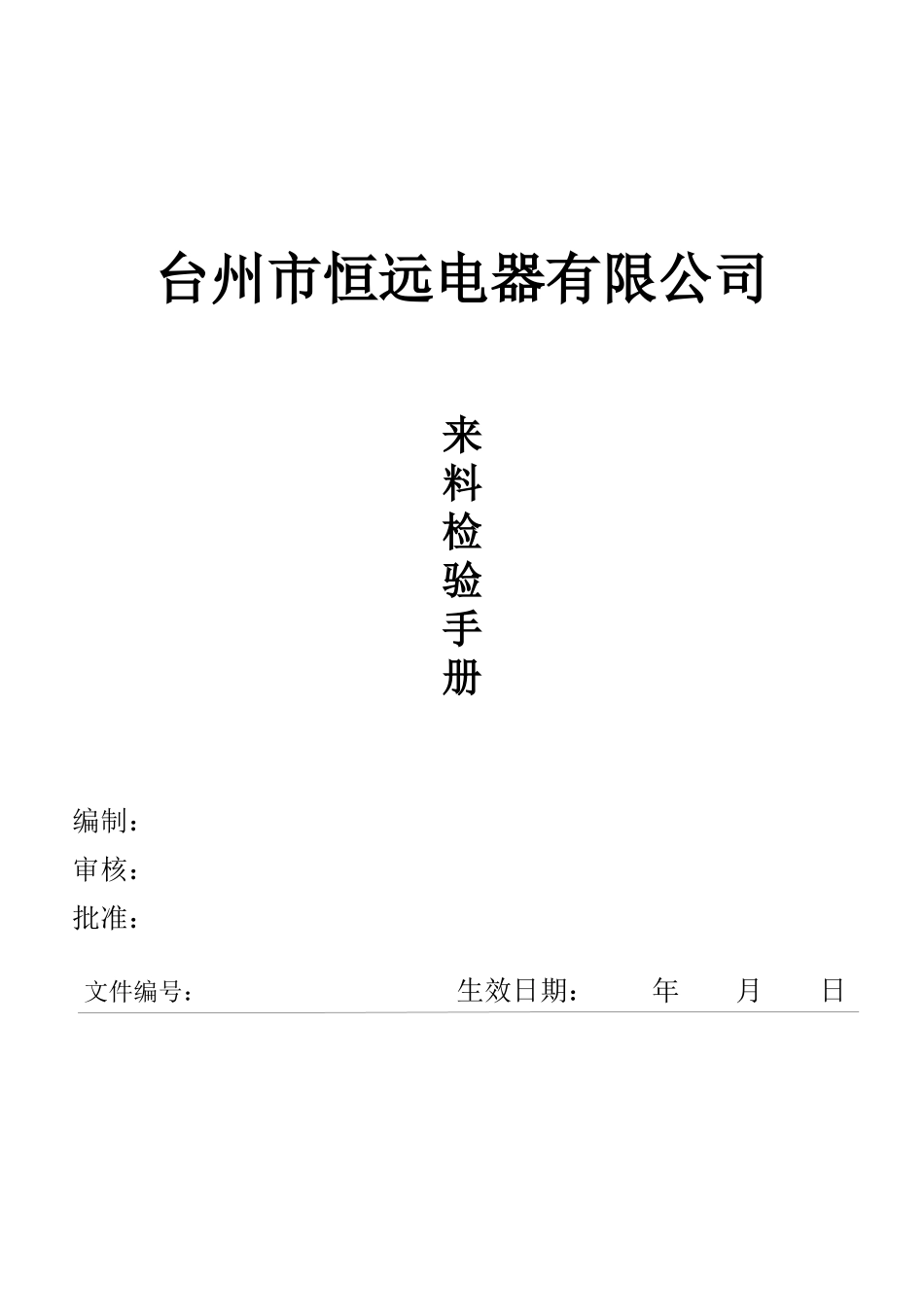

台州市恒远电器有限公司来料检验手册编制：审核：批准：文件编号：生效日期：年月日来料检验目录序号来料检验名称页码备注1EE电感检验标准12保险丝检验标准33触发管验收要求54磁环线检验标准65磁环验收要求86磁芯检验要求97电感检验标准108电解电容器检验标准129电容器检验标准1410电阻检验标准1611二极管检验标准1812玻罩检验要求1913灯头检验技术要求2014电源线检验标准2215镀锡铜丝检验标准2416骨架检验标准2517环形灯管入库检验要求2718绝缘胶带检验标准2919漆包线检验标准3020塑料件检验技术要求3221无氟套管检验标准3422吸塑检验标准3523大箱（中盒）检验标准360EE电感检验标准1、范围规定了EE电感的技术要求、试验方法、检验规则及合格判定条件。2、技术要求2．1外观质量要求电感绕线紧密、平整，磁芯和骨架用504胶水粘结，不允许有松动现象，绝缘胶带应把磁芯胶紧。2．2线径用千分尺测量电感线径是否符合要求（具体按生技方面的电感参数）。2．3电感量用电桥测量电感的电感量，频率为1KHz。2．4焊线质量电感的漆包线与骨架的引针应绕紧且紧贴骨架的底部，不得高于2mm（从引针的底部起），焊线不允许和磁芯接触在一起。3、检验方法3．1外观质量用目测法检查。3．2线径用目测法及千分尺检查。3．3电感量用电桥测试，测试频率为1KHz，测试前电桥应校零，电桥的两引脚分别夹电感两引针。3．4焊线质量用目测法检查。4、检验规则为检验电感是否符合本企业要求，供需方应进行交收试验，交收试验按GB2828---87正常检查一次抽样方案，其试验项目、合格质量水平、抽样数量及合格判定条件应符合表1的规定。表1交收试验项目及合格判定条件试验项目技术要求试验方法抽样方案检查水平合格判定条件（AQL）外观质量2．13．1一次S----3全部合格线径2．23．2电感量2．33．3Ⅰ0．40焊线质量2．43．4注：若交收试验不合格，则应停止对其进行验收，直至新的交收试验合格后，方可入库。5、包装电感应装在规定的包装袋中，每袋应为同一型号、品种、规格的产品，并应注明电感量和数量。10图1：EE电感示意图图121保险丝检验标准1、范围规定了保险丝的技术要求、试验方法、检验规则及合格判定条件。2、技术要求2．1外观及尺寸引线光亮，无氧化现象，尺寸按合同要求。2．2可焊性在锡温为230±5℃，浸渍时间为2---3秒，引线沾锡面积应大于95%。2．3拉力轴向拉力必须大于10N。2．4电压降电压隆应小于280MV。2．5熔断性能在2In时，熔断时间应小于4S；2.75时，熔断时间应小于300mV。3、检验方法3．1外观及尺寸用目测法检验。3．2可焊性用目测法检验。3．3拉力在温度为25±3℃，空气相对温度不大于65%，无对流风的试验室按规定电压、频率用保险丝测试仪测试。3．4电压降在温度为25±3℃，空气相对温度不大于65%，无对流风的试验室按规定电压、频率用保险丝测试仪测试。3．5熔断性能同上。4、检验规则为检验保险丝是否符合本企业要求，供需方应进行交收试验，交收试验按GB2828---87正常检查一次抽样方案，其试验项目、合格质量水平、抽样数量及合格判定条件应符合表1的规定。表1交收试验项目及合格判定条件试验项目技术要求试验方法抽样方案检查水平合格判定条件（AQL）外观及尺寸2．13．1一次Ⅰ0．25可焊性2．23．2拉力2．33．3S----3全部合格电压降2．43．4一次S----3全部合格熔断性能2．53．523注：若交收试验不合格，则应停止对其进行验收，直至新的交收试验合格后，方可入库。5、包装包装袋上应有下列要求：A包装标签B数量C检验合格证D生产批号及日期34触发管验收要求1、范围规定了触发管的技术要求、试验方法、检验规则及合格判定条件。2、技术要求2．1外观应有清晰的标志，组件无外露现象。2．2可焊性在锡温为230±5℃，浸渍时间为2---3秒，引线沾锡面积应大于95%。2．3触发电压必须在规定的范围值内(35---40V)。3、检验方法3．1外观用目测法检验。3．2可焊性用目测法检验。3．3触发电压在温度为25±3℃，空气相对温度不大于65%，无对流风的试验室按规定电压、频率用触发管测试仪测试。4、检验规则为检验触发管是否符合本企业要求，供需方应进行交收试验，交收试验按GB2828---87正常检查一次抽样方案...
