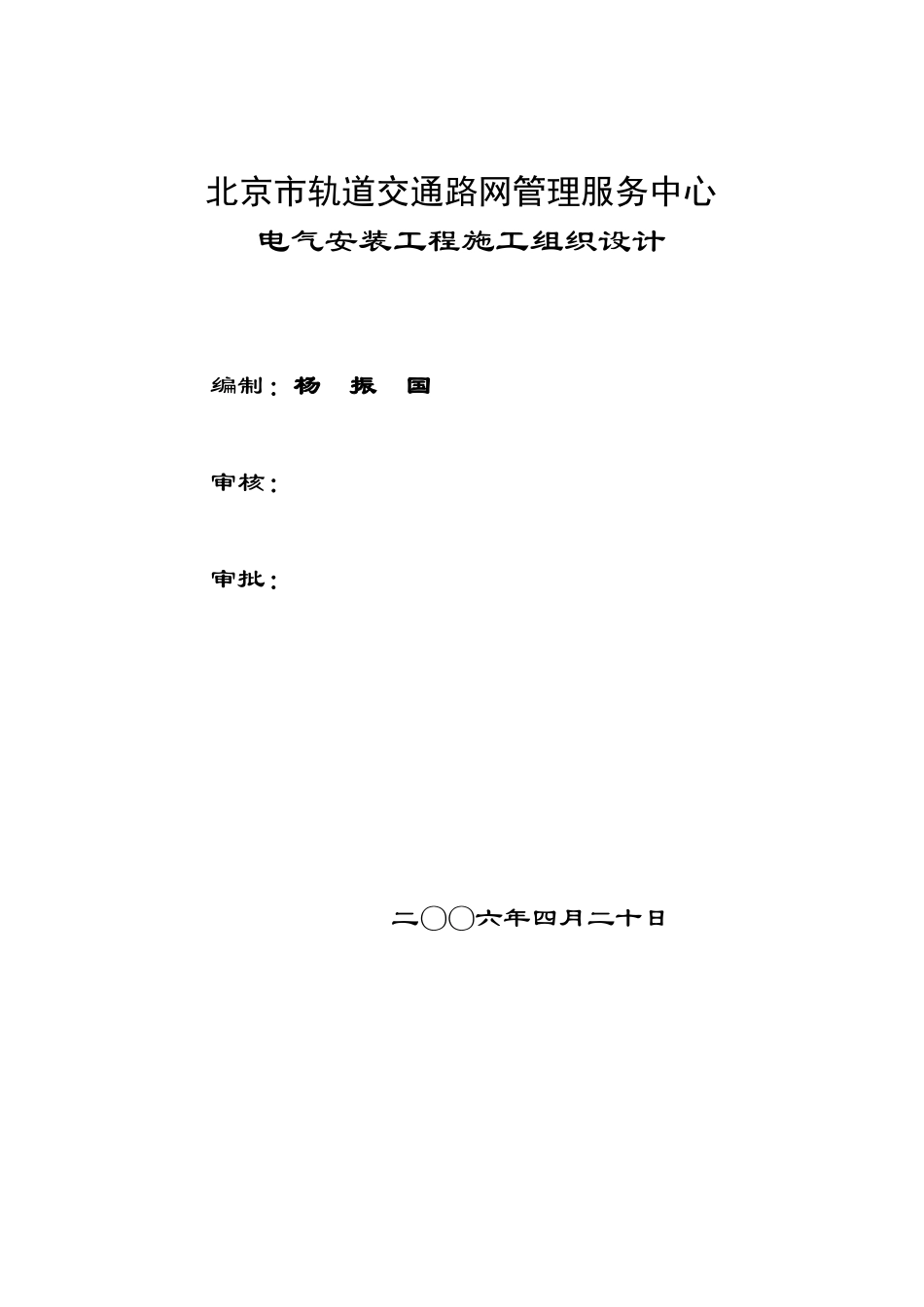

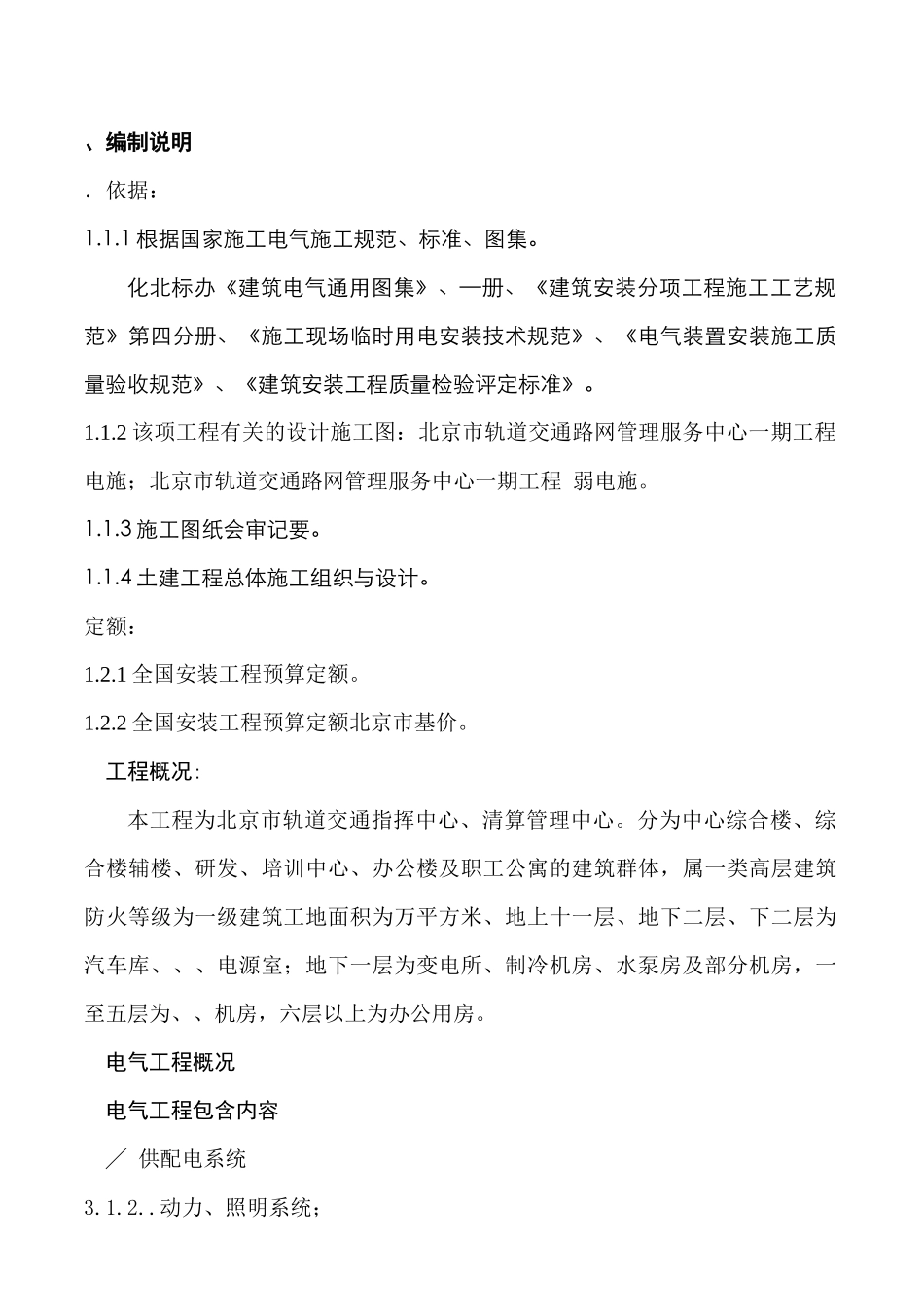

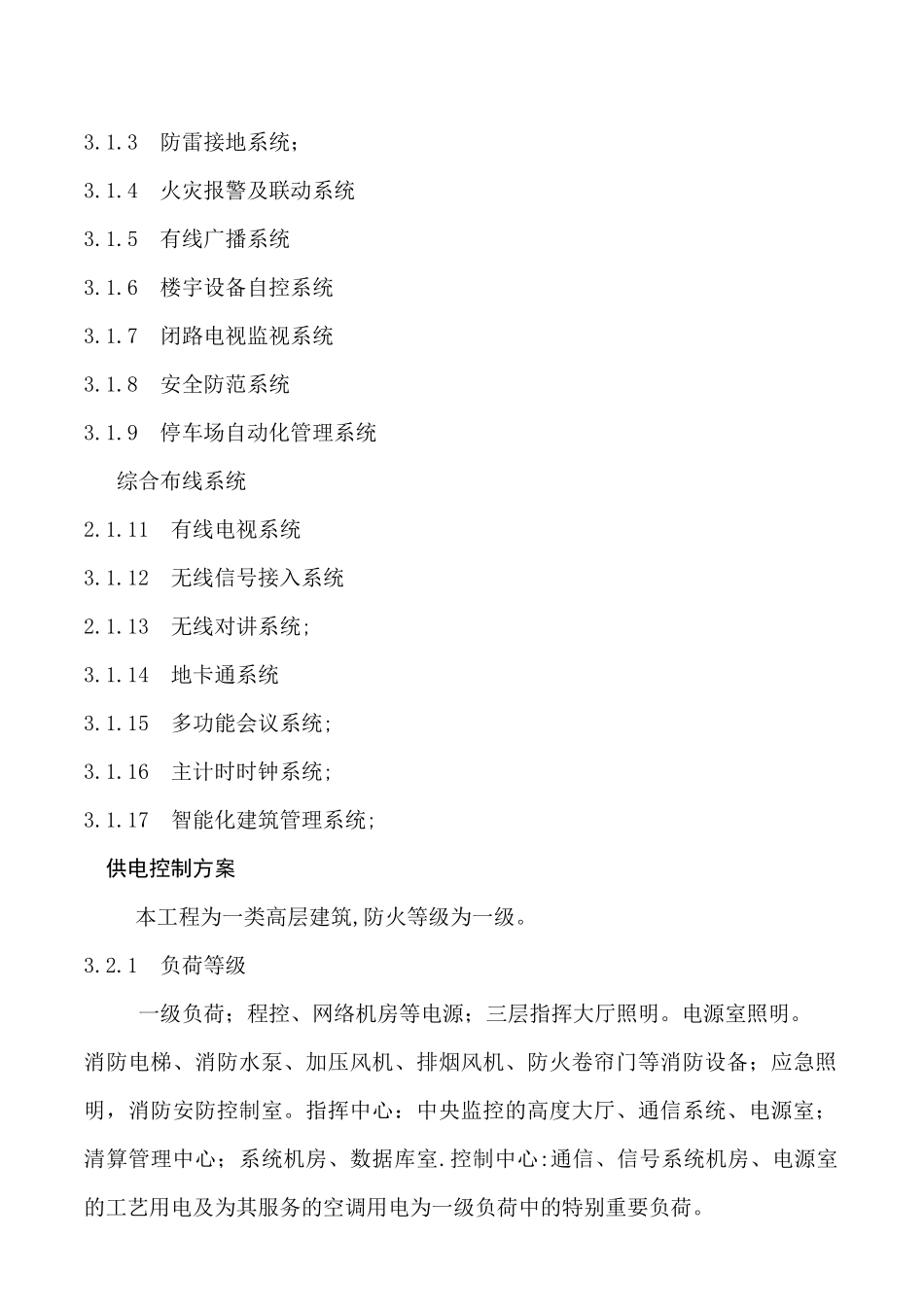

北京市轨道交通路网管理服务中心电气安装工程施工组织设计编制：杨振国审核：审批：二〇〇六年四月二十日、编制说明．依据：1.1.1根据国家施工电气施工规范、标准、图集。化北标办《建筑电气通用图集》、—册、《建筑安装分项工程施工工艺规范》第四分册、《施工现场临时用电安装技术规范》、《电气装置安装施工质量验收规范》、《建筑安装工程质量检验评定标准》。1.1.2该项工程有关的设计施工图：北京市轨道交通路网管理服务中心一期工程电施；北京市轨道交通路网管理服务中心一期工程弱电施。1.1.3施工图纸会审记要。1.1.4土建工程总体施工组织与设计。定额：1.2.1全国安装工程预算定额。1.2.2全国安装工程预算定额北京市基价。工程概况:本工程为北京市轨道交通指挥中心、清算管理中心。分为中心综合楼、综合楼辅楼、研发、培训中心、办公楼及职工公寓的建筑群体，属一类高层建筑防火等级为一级建筑工地面积为万平方米、地上十一层、地下二层、下二层为汽车库、、、电源室；地下一层为变电所、制冷机房、水泵房及部分机房，一至五层为、、机房，六层以上为办公用房。电气工程概况电气工程包含内容╱供配电系统3.1.2..动力、照明系统；3.1.3防雷接地系统；3.1.4火灾报警及联动系统3.1.5有线广播系统3.1.6楼宇设备自控系统3.1.7闭路电视监视系统3.1.8安全防范系统3.1.9停车场自动化管理系统综合布线系统2.1.11有线电视系统3.1.12无线信号接入系统2.1.13无线对讲系统;3.1.14地卡通系统3.1.15多功能会议系统;3.1.16主计时时钟系统;3.1.17智能化建筑管理系统;供电控制方案本工程为一类高层建筑,防火等级为一级。3.2.1负荷等级一级负荷；程控、网络机房等电源；三层指挥大厅照明。电源室照明。消防电梯、消防水泵、加压风机、排烟风机、防火卷帘门等消防设备；应急照明，消防安防控制室。指挥中心：中央监控的高度大厅、通信系统、电源室；清算管理中心；系统机房、数据库室.控制中心:通信、信号系统机房、电源室的工艺用电及为其服务的空调用电为一级负荷中的特别重要负荷。二级负荷为办公照明、汽车库照明、生活水泵、非消防电梯、排水泵等。三级负荷为生活用空调系统用电等。3.2.2配电系统配电电压，采用三相五线制配电，工作零线（）保护线（）自变电所低压柜分开后不再相连。消防电梯、消防水泵等消防用电设备均采用双电源供电，电源分别取自低压母线及消防应急母线，并在供电末端进行自动切换。单台容量的负荷或重要负荷采用放射式供电方式；对于一般负荷采用树干式各放射式相结合的供电方式。消防设备配电箱的备用回路不得接入非消防设备。所有的插座回路均装漏电开关,漏电动作电流时间０ｍＡ动作时间０.１秒.3.2.3动力控制污水泵采用液位传感器就地控制,水位超高报警,水位显示及故障由楼宇自控系统完成.冷冻机、冷冻泵、冷却泵、冷却塔、空调机房、新风机、排风机、送风机、等采用及手动控制。防火卷帘门及电梯要受消防报警系统及消防联动控制。非消防电源要受消防报警系统及消防联动控制。消防专用设备:消火栓泵、喷淋泵、消防稳压泵、排烟风机、加压送风机等要受消防报警系统及消防联动控制。消防专用设备的过载保护只报警，不跳闸。排风兼排烟风机,进风兼补风风机;平时由系统控制,火灾时由消防控制室控制.4施工部署施工管理：为确保工程质量和工期，我公司建立以徐谦为项目经理的管理领导班子。方针目标及主要管理目标4.2.1认真贯彻我公司质量管理体系质量方针：“科学管理，精心施工，诚实服务，质量第一”，坚持按程序、按标准办事强化现场施工管理，塑造精品工程质量放在第一位，对用户负责的态度顺利、按时完成此工程。4.2.2质量目标：创市优质工程。成品、半成品材料检验合格率百分之百。4.2.3安全目标；无死亡、重大工伤事故，轻伤事故频率控制在千分之五以下。4.2.4文明施工目标：创市级文明施工单位。4.2.4工期目标：开工日期年月日，竣工日期年月日。电气安装按期完成合同规定项目。施工原则：严格按图纸和设计变动施工，如施工有变，应办理洽商，再按洽商内容施工。进入装修阶段时，设备、器具较多，电气施工人员要根据总的施工进度和各系统需要，在必保工期和质...
