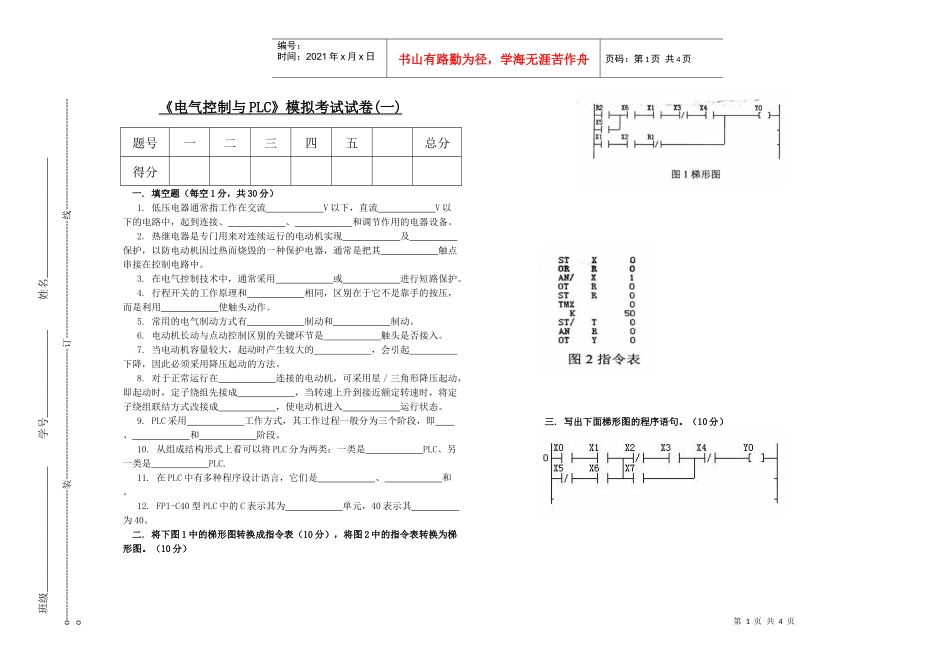

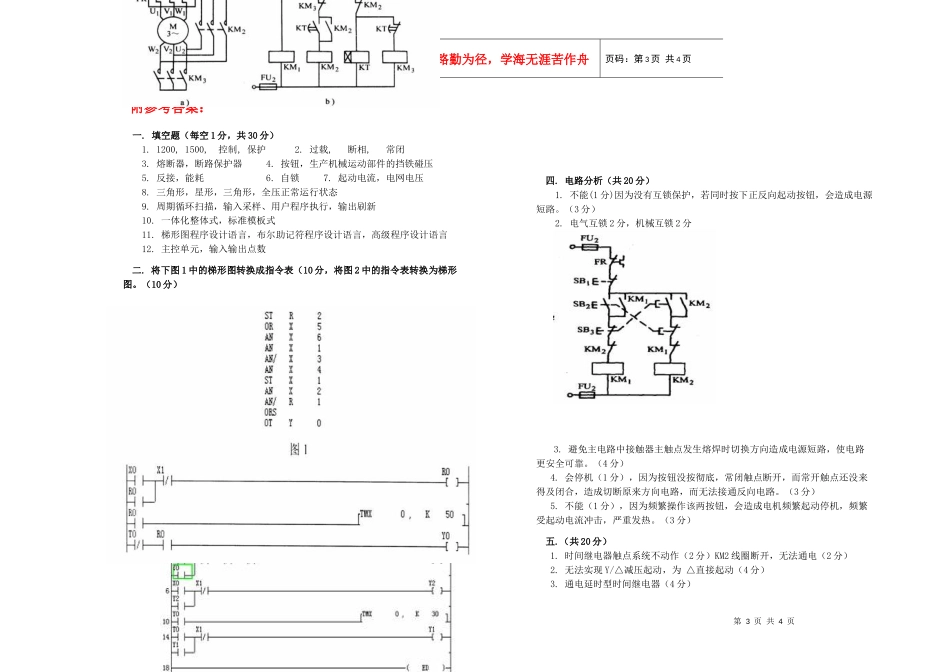

第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共4页《电气控制与PLC》模拟考试试卷(一)题号一二三四五总分得分一.填空题（每空1分，共30分）1.低压电器通常指工作在交流V以下，直流V以下的电路中，起到连接、、和调节作用的电器设备。2.热继电器是专门用来对连续运行的电动机实现及保护，以防电动机因过热而烧毁的一种保护电器，通常是把其触点串接在控制电路中。3.在电气控制技术中，通常采用或进行短路保护。4.行程开关的工作原理和相同，区别在于它不是靠手的按压，而是利用使触头动作。5.常用的电气制动方式有制动和制动。6.电动机长动与点动控制区别的关键环节是触头是否接入。7.当电动机容量较大，起动时产生较大的，会引起下降，因此必须采用降压起动的方法。8.对于正常运行在连接的电动机，可采用星／三角形降压起动，即起动时，定子绕组先接成，当转速上升到接近额定转速时，将定子绕组联结方式改接成，使电动机进入运行状态。9.PLC采用工作方式，其工作过程一般分为三个阶段，即、和阶段。10.从组成结构形式上看可以将PLC分为两类：一类是PLC、另一类是PLC.11.在PLC中有多种程序设计语言，它们是、和。12.FP1-C40型PLC中的C表示其为单元，40表示其为40。二.将下图1中的梯形图转换成指令表（10分），将图2中的指令表转换为梯形图。（10分）三.写出下面梯形图的程序语句。（10分）班级_______________________学号________________姓名______________________o-----------------------------------------装-----------------------------------------订-------------------------------------线-----------------------------------o第2页共4页第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共4页四.电路分析（共20分）1.下图能否实现正常的电动机正反转控制，为什么？2.把该图改为能实现电动机“正－反－停”控制的线路。3.有的正反转控制电路已采用了机械联锁为何还要采用电气互锁？4.在改正后的“正－反－停”控制线路中，当电动机正常正向/反向运行时，很轻地按一下反向起动按钮SB3/正向起动按钮SB2，即未将按钮按到底，电动机运行状况如何？为什么？5.能否频繁持续操作SB2和SB3，为什么？五.分析（共20分）1.在下图中若按下SB2，KM1、KM3得电动作，电动机起动，但时间继电器延时时间已过，电路仍无法实现Y/△切换，原因是什么？2.若把图中时间继电器的延时常开、常闭触头，错接成瞬时动作的常开、常闭触头，电路的工作状态如何变化？3.图中时间继电器为何种类型？4、试用PLC控制方法实现该控制功能。（设起动时间需要3秒）第3页共4页第2页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共4页附参考答案：一.填空题（每空1分，共30分）1.1200,1500,控制,保护2.过载,断相,常闭3.熔断器，断路保护器4.按钮，生产机械运动部件的挡铁碰压5.反接，能耗6.自锁7.起动电流，电网电压8.三角形，星形，三角形，全压正常运行状态9.周期循环扫描，输入采样、用户程序执行，输出刷新10.一体化整体式，标准模板式11.梯形图程序设计语言，布尔助记符程序设计语言，高级程序设计语言12.主控单元，输入输出点数二.将下图1中的梯形图转换成指令表（10分，将图2中的指令表转换为梯形图。（10分）三.写出下面梯形图的程序语句。（10分）四.电路分析（共20分）1.不能(1分)因为没有互锁保护，若同时按下正反向起动按钮，会造成电源短路。（3分）2.电气互锁2分，机械互锁2分3.避免主电路中接触器主触点发生熔焊时切换方向造成电源短路，使电路更安全可靠。（4分）4.会停机（1分），因为按钮没按彻底，常闭触点断开，而常开触点还没来得及闭合，造成切断原来方向电路，而无法接通反向电路。（3分）5.不能（1分），因为频繁操作该两按钮，会造成电机频繁起动停机，频繁受起动电流冲击，严重发热。（3分）五.（共20分）1.时间继电器触点系统不动作（2分）KM2线圈断开，无法通电（2分）2.无法实现Y/△减压起动，为△直接起动（4分）3.通电延时型时间继电器（4分）第4页共4页第3页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共4页4.输入输出设置2分，程序设计6分输入：SB1:X0SB2:X1输出：KMY:Y0KM△:Y1KM1:Y2
