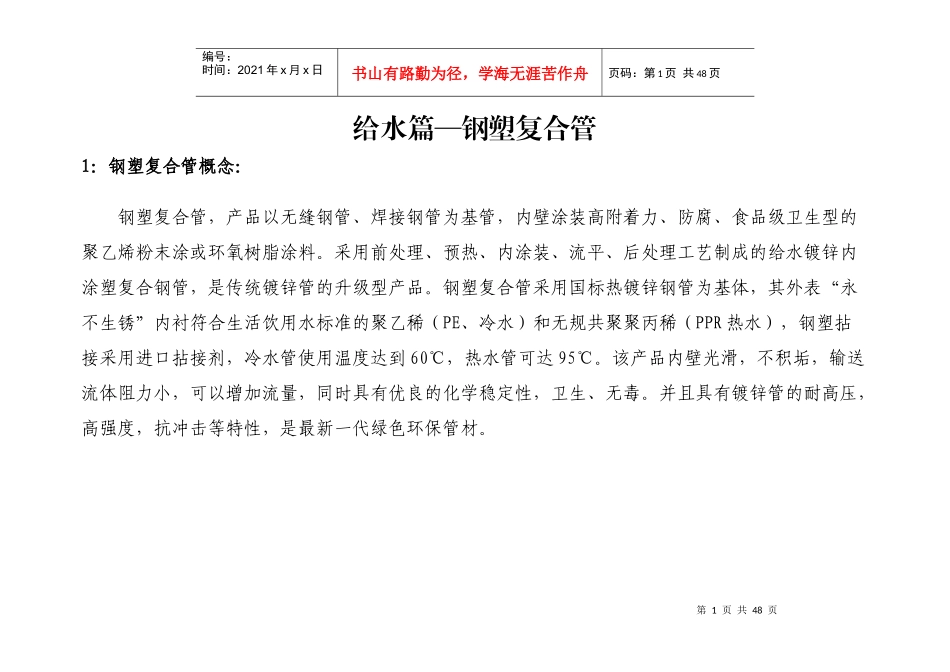

第1页共48页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共48页给水篇—钢塑复合管1:钢塑复合管概念:钢塑复合管,产品以无缝钢管、焊接钢管为基管,内壁涂装高附着力、防腐、食品级卫生型的聚乙烯粉末涂或环氧树脂涂料。采用前处理、预热、内涂装、流平、后处理工艺制成的给水镀锌内涂塑复合钢管,是传统镀锌管的升级型产品。钢塑复合管采用国标热镀锌钢管为基体,其外表“永不生锈”内衬符合生活饮用水标准的聚乙稀(PE、冷水)和无规共聚聚丙稀(PPR热水),钢塑拈接采用进口拈接剂,冷水管使用温度达到60℃,热水管可达95℃。该产品内壁光滑,不积垢,输送流体阻力小,可以增加流量,同时具有优良的化学稳定性,卫生、无毒。并且具有镀锌管的耐高压,高强度,抗冲击等特性,是最新一代绿色环保管材。第2页共48页第1页共48页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共48页钢塑复合管结构2.钢塑复合管的分类:a.按承压等级分类:普通管、加强管b.按用途分类:冷水用复合管(L、白色或者蓝色)、热水用复合管(R、橙红色)、燃气用复合管(Q、黄色或黑色)、特种流体用复合管(T、红色)3.管材规格及工作压力:第3页共48页第2页共48页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共48页用途符号公称外径/mm2025324050637590110106最大工作压力/mpaLRT2.52.0Q1.00.84.钢塑复合管的种类:第4页共48页第3页共48页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共48页钢塑复合管有很多种分类,可根据管材的结构分类为:钢带增强钢塑复合管,无缝钢管增强钢塑复合管,孔网钢带钢塑复合管以及钢丝网骨架钢塑复合管。目前,市面上最为流行是钢带增强钢塑复合管,也就是我们通常所说的钢塑复合压力管,a.钢塑复合压力管psp钢塑管按其生产制造方法的不同分为涂塑型复合钢管和衬塑型复合钢管。内壁复合塑料层采用聚乙烯(PE)、交联聚乙烯(PEX)、环氧树脂(EP)、硬聚氯乙烯(PVC—U)、氯化聚氯乙烯(CPVC)、聚丙烯(PP)、ABS、PP—R等高分子材料。钢塑管的直径大多为15—150mm.另外还可根据用户要求生产更大直径的钢塑管.这种管材中间层为钢带,所以管材承压性能非常好,不同于铝带,承压不高,管材最大口径只能做到63mm,钢塑管的最大口径可以做到200mm,甚至更大;由于管第5页共48页第4页共48页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共48页材中间层的钢带是密闭的,所以这种钢塑管同时具有阻氧作用,可直接用于直饮水工程,而其内外层又是塑料材质,具有非常好的耐腐蚀性。如此优良的性能,使得钢塑复合管的用途非常广泛,石油、天然气输送,工矿用管,饮水管,排水管等等各种领域均可以见到这种管的身影。钢带增强钢塑复合管的生产工艺比较复杂。钢带不同于铝带,它几乎没有柔韧性,所以,钢带的成型工艺要求非常高。其次,钢带通常也比铝带较厚,不能采用搭接焊工艺焊接,只能采用精度要求极高的对接焊工艺。最后,即使将钢带加工成完全符合要求的钢管,采用什么样的工艺才能让钢带与PE完美结合,又成为钢塑复合管制造的又一难题。历经多年的研发实验,广州励进公司在2000年攻克上述种种科研难关,使得钢塑复合管的生产工艺流行于世,国家建设部在2003推出了CJ/T183-2003《钢塑复合压力管标准》(2008年再次修订为CJ/T183-2008标准。尽管钢带增强钢塑复合管有着其它管材无法比拟的优势,但它的生产工艺的复杂性和对高精尖技术的要求,使得许多管材厂家望而却步,于是,就有了无缝钢管增强钢塑复合管,孔网钢带钢塑复合管以及钢丝网骨架钢塑复合管这几类管材的出现。第6页共48页第5页共48页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共48页钢塑复合压力管的性能钢塑复合压力管即继承了金属管和塑料管的优点,又克服了它们各自的缺点,是集金属管和塑料管优点为一体的新型管材。具有以下特点:1)优良的物理力学性能作为供水、输气管道的钢塑复合压力管具有超过塑料管强度的较高强度、刚性、抗冲击性,具有类似钢管的低膨胀系数和抗蠕变...
