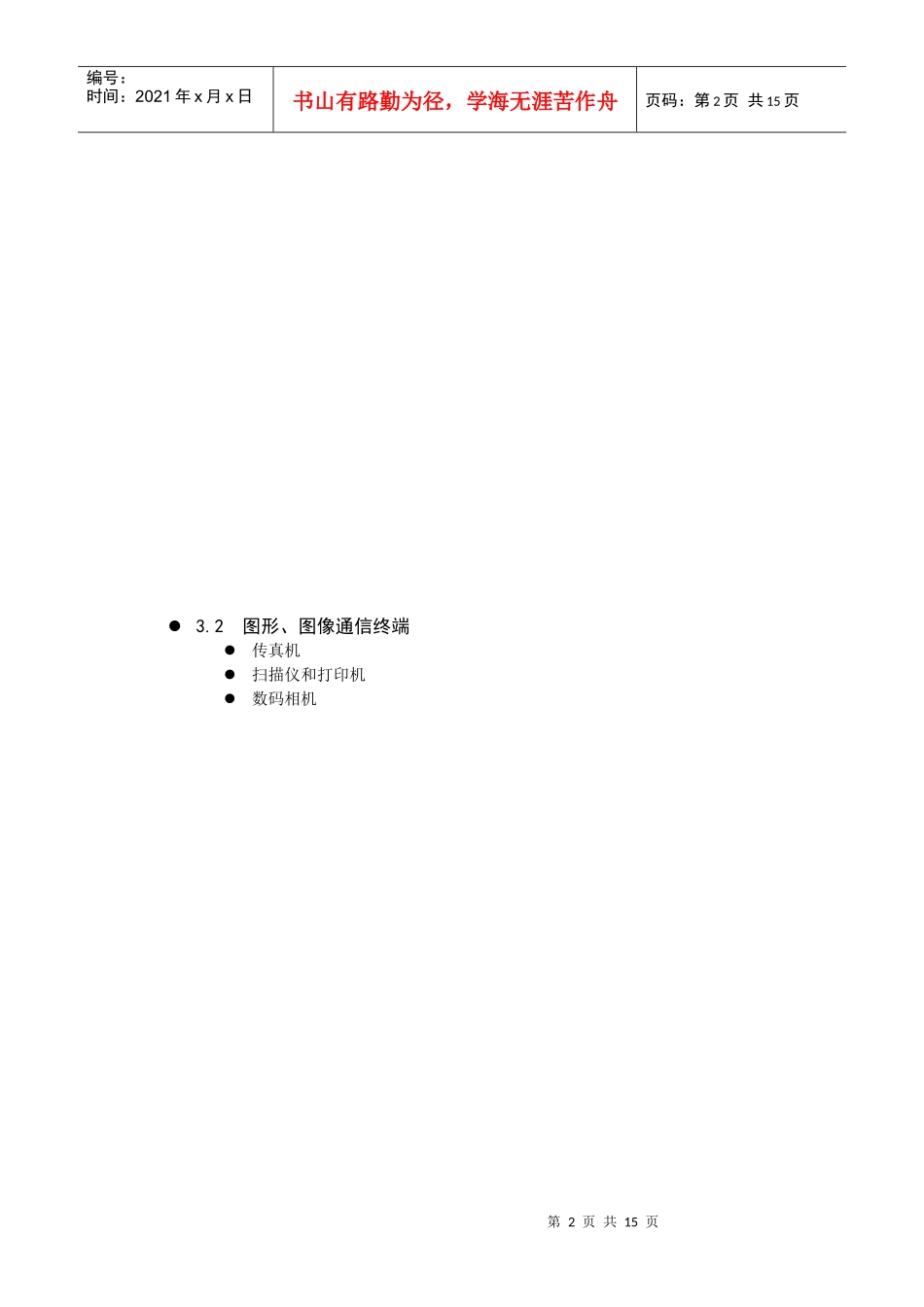

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页第3章通信终端3.1音频通信终端音频通信终端可以是应用于普通电话交换网络PSTN的普通模拟电话机、录音电话机、投币电话机、磁卡电话机、IC卡电话机，也可以是应用于ISDN网络的数字电话机以及应用于移动通信网的无线手机，此外，具备声卡的计算机在软件支持下，也可完成音频通信终端的功能。第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页3.2图形、图像通信终端传真机扫描仪和打印机数码相机第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页3.3视频通信终端3.3.1彩色电视摄像机彩色摄像机主要是由光学系统、摄像管(或固体成像器件)、视频处理电路、同步信号发生器以及彩色信号编码器组成，如图3.1所示。对广播电视摄像机来说，彩色景物的光像由变焦距镜头摄取，通过中性滤光片(为得到适宜的光通量)和色温滤光片(将不同照明光源的色温转换为摄像机所要求的色温)后进入分色梭镜，被分解为红、绿、蓝三个基色光像。三基色光分别投射到相应成像器件靶面而转换成电图像。当使用摄像管时，管内电子束在偏转系统与聚焦系统作用下，实现良好的聚焦与扫描，从而获得符合一定扫描标准的，随时间而变化的电信号。3.3.2多媒体计算机用摄像头第4页共15页第3页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共15页其光学系统一般使用较为廉价的塑料镜头，成像器件采用单片CCD或CMOS固体成像器件。按照其信号输出形式，可分为模拟摄像头和数字摄像头两大类。模拟摄像头捕捉到的视频信号必须经过视频采集卡将模拟信号转换成数字模式，并加以压缩后才可以转换到计算机上运用；数字摄像头可以直接捕捉活动影像，然后通过USB或IEEE1394接口传到计算机里，无需另外的视频采集卡。目前，多媒体计算机所用摄像头基本以使用新型数据传输接口的USB数字摄像头为主。3.3.3视频显示终端彩色电视接收机、视频监视器以及计算机显示器是目前主要的视频通信终端设备。彩色电视接收机一般是由高频调谐器、中频通道、视频通道、视音频检波、伴音通道、同步扫描电路、显像管、偏转线圈、扬声器以及电源系统构成，如图3.2所示。第5页共15页第4页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共15页3.4数据通信终端1.网络终端网络终端(NT)是用户传输线路的终端装置，它是实现在普通电话线上进行数字信号转送和接受的关键设备，是电话局程控交换机和用户的终端设备之间的接口设备。该设备安装于用户处，是实现N-ISDN功能的必备终端。网络终端分为基本速率网络终端(NT1)和一次群速率网络终端(NT2)两种。NT1向用户提供2B＋D二线双向传输能力，它完成线路传输码型的转换，并实现回波抵消数字传输技术。NT2主要提供30B＋D的四线双向传输能力，完成定时和维护功能，应用于ISDN小交换机。2.ISDN用户终端1.数字电话机2.ISDN终端适配器（TA）3.ISDN路由器第6页共15页第5页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共15页3.5多媒体通信终端3.5.1多媒体终端形式1.多媒体计算机终端多媒体通信终端要求能处理速率不同的多种媒体，能和分布在网络上的其他终端保持协同工作，能灵活地完成各种媒体的输入/输出、人机接口等功能。而多媒体计算机是能够对文本、音频和视频等多种媒体进行逻辑互连、获取、编辑、存储、处理、加工和显现的一种计算机系统，并且多媒体计算机还具备良好的人机交互功能。这些特点有利于将其改造为多媒体通信终端，在多媒体计算机系统上，增加多媒体信息处理部分、输入/输出部分以及与网络连接的通信接口等部分，就构成了基于计算机的多媒体通信终端。从这个意义上可以将基于计算机的多媒体通信终端看成是多媒体计算机功能的扩展。图8.7-1所示是基于计算机的多媒体通信终端组成框图，它主要包括主机系统和多媒体通信子系统两个部分。第7页共15页第6页共15页编号：时间：2021年x月x日书山有路勤为径，学海无...
