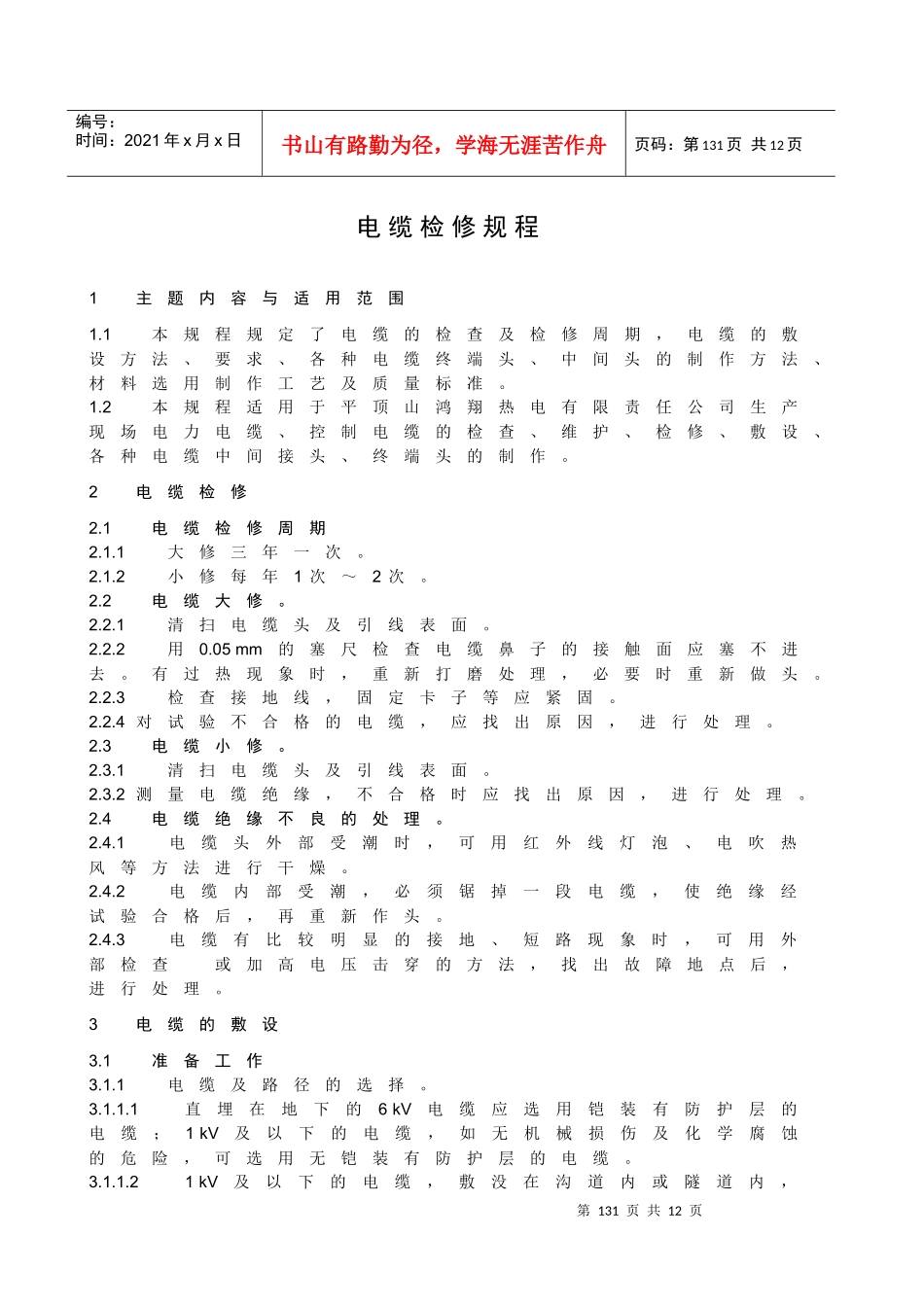

第131页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第131页共12页电缆检修规程1主题内容与适用范围1.1本规程规定了电缆的检查及检修周期，电缆的敷设方法、要求、各种电缆终端头、中间头的制作方法、材料选用制作工艺及质量标准。1.2本规程适用于平顶山鸿翔热电有限责任公司生产现场电力电缆、控制电缆的检查、维护、检修、敷设、各种电缆中间接头、终端头的制作。2电缆检修2.1电缆检修周期2.1.1大修三年一次。2.1.2小修每年1次～2次。2.2电缆大修。2.2.1清扫电缆头及引线表面。2.2.2用0.05mm的塞尺检查电缆鼻子的接触面应塞不进去。有过热现象时，重新打磨处理，必要时重新做头。2.2.3检查接地线，固定卡子等应紧固。2.2.4对试验不合格的电缆，应找出原因，进行处理。2.3电缆小修。2.3.1清扫电缆头及引线表面。2.3.2测量电缆绝缘，不合格时应找出原因，进行处理。2.4电缆绝缘不良的处理。2.4.1电缆头外部受潮时，可用红外线灯泡、电吹热风等方法进行干燥。2.4.2电缆内部受潮，必须锯掉一段电缆，使绝缘经试验合格后，再重新作头。2.4.3电缆有比较明显的接地、短路现象时，可用外部检查或加高电压击穿的方法，找出故障地点后，进行处理。3电缆的敷设3.1准备工作3.1.1电缆及路径的选择。3.1.1.1直埋在地下的6kV电缆应选用铠装有防护层的电缆；1kV及以下的电缆，如无机械损伤及化学腐蚀的危险，可选用无铠装有防护层的电缆。3.1.1.21kV及以下的电缆，敷没在沟道内或隧道内，第132页共12页第131页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第132页共12页采用无铠装电缆。3.1.1.3敷设在管道中的电缆，应选用加厚裸铅包电缆（在穿越道路的短管中可用裸铠装）。3.1.1.4室内及电缆沟中敷设的电缆不准带麻包防护层。3.1.1.5按工作需要选择合适电压、截面的电缆。3.1.1.6电缆敷设应选择不易遭受各种损坏、在经济和技术上最有利的路径。3.1.2电缆的搬运。3.1.2.1尽量应用原电缆盘滚动，如已拆盘，应将电缆绑扎牢固，防止滚动时电缆松脱，滚动的方向应和电缆缠绕的方向一致。3.1.2.2在滚动电缆时，不能碰伤、压伤、挤伤电缆。3.1.2.3支好电缆支架、避免在放电缆过程中损伤电缆或碰伤人员。3.2电缆的敷设条件3.2.1敷设前的绝缘测定。3.2.1.11kV及以下电缆，测量绝缘电阻应合格（一般用1kV兆欧表，绝缘在500MΩ以上）。3.2.1.21kV以上电缆，除测绝缘电阻合格外，应作直流耐压试验并测泄漏电流、合格后方可敷设使用。3.2.2电缆敷设时的温度及予热方法。3.2.2.1电缆敷设时，当周围温度低于0℃应给电缆予加热。其方法如下：a)室内加热法：将电缆放在暖和的室内，如室温在5℃～10℃时，电缆放置72h，如室温25℃及以上时，电缆放置36h。室温达40℃时，电缆放置24h。b)电流加热法，将电缆三相短路，用大电流发生器供给电流加热。其电流应不超过电缆的额定电流，温度不超过35℃。3.2.3电缆敷设时的弯曲半径，为不使电缆的绝缘层、保护层受伤，在敷设电缆时，其弯曲半径与电缆外经之比不应小于下列数值：a)塑料多芯及单芯电力电缆为10倍。b)塑料绝缘铠装控制电缆为10倍，无铠装的为6倍。3.3电缆敷设3.3.1敷设电缆的一般要求。3.3.1.1电力电缆与操作电缆尽可能分开，并且中间垫以石棉板或铁板等耐火材料。3.3.1.2电缆敷设应按需要留有足够的备用长度，以备第133页共12页第132页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第133页共12页温度变化的补偿和检修之用。3.3.1.3电缆与热力管道交叉时，电缆外皮与管道间应有不小于0.5m的距离。并且热力管道应保温，电缆本身也应用石棉材料绝热长度不小于2m。3.3.1.4电缆与热力管道并列敷设时，其间应保持2m的距离，并且热力管应有很好的保温。3.3.1.5穿出地面的电缆应经过不少于2m长的保护穿管。3.3.1.6密封电缆穿管的材料，应为绝热材料如石棉、水泥等。3.3.1.7电缆应在下列地方装标示牌：电缆两端，改变线路的弯曲处，从一平面跨越到另一平面处，建筑物引入处及直线部分，每隔10m应悬挂有电缆规格和线路名称的标示牌。3.3.2电缆在管道之中敷设。3.3.2.1电缆穿管管口应作成喇叭形...
