船舶电气设备和电缆接地工艺规范VIP免费

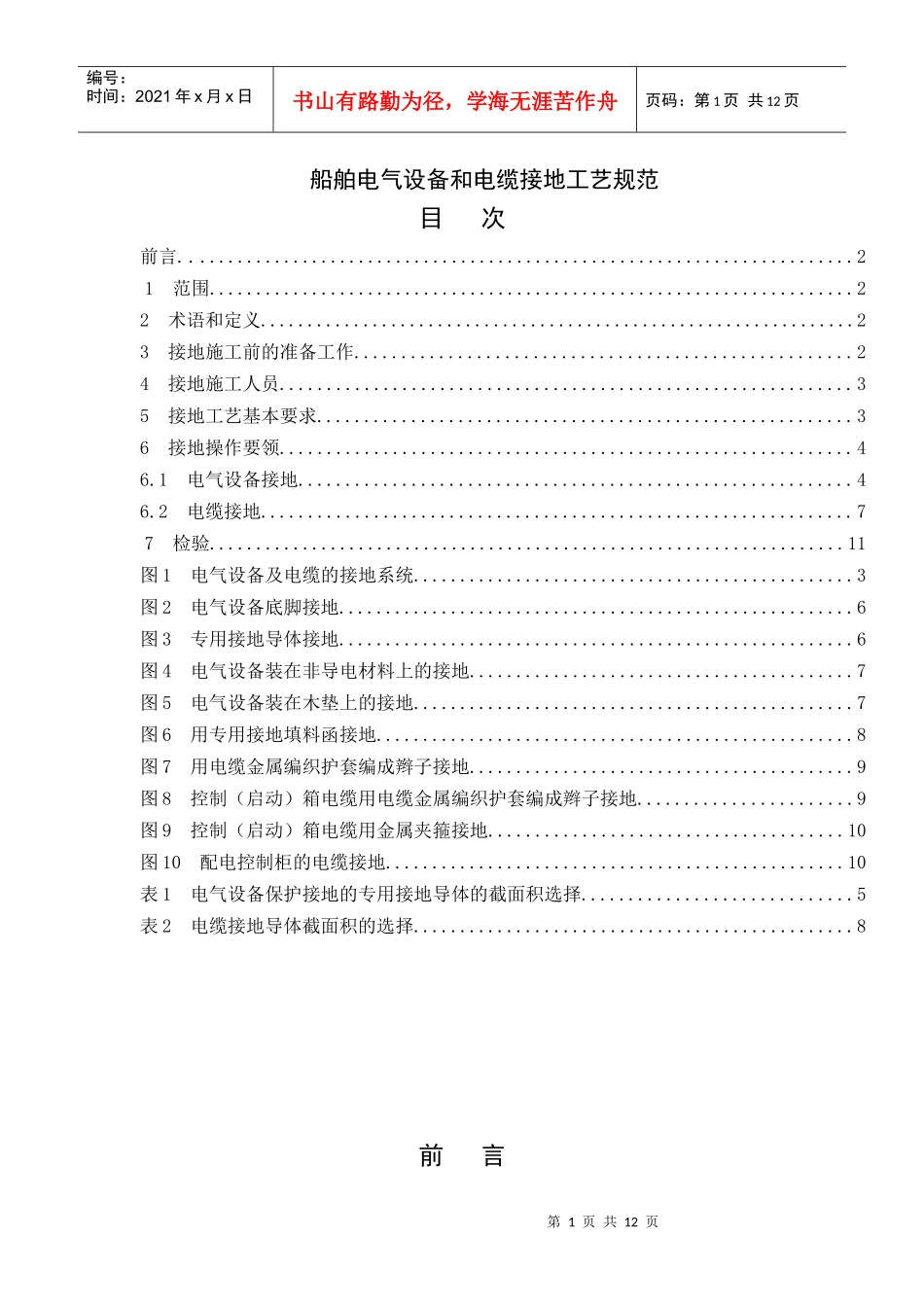

船舶电气设备和电缆接地工艺规范_第1页
1/12

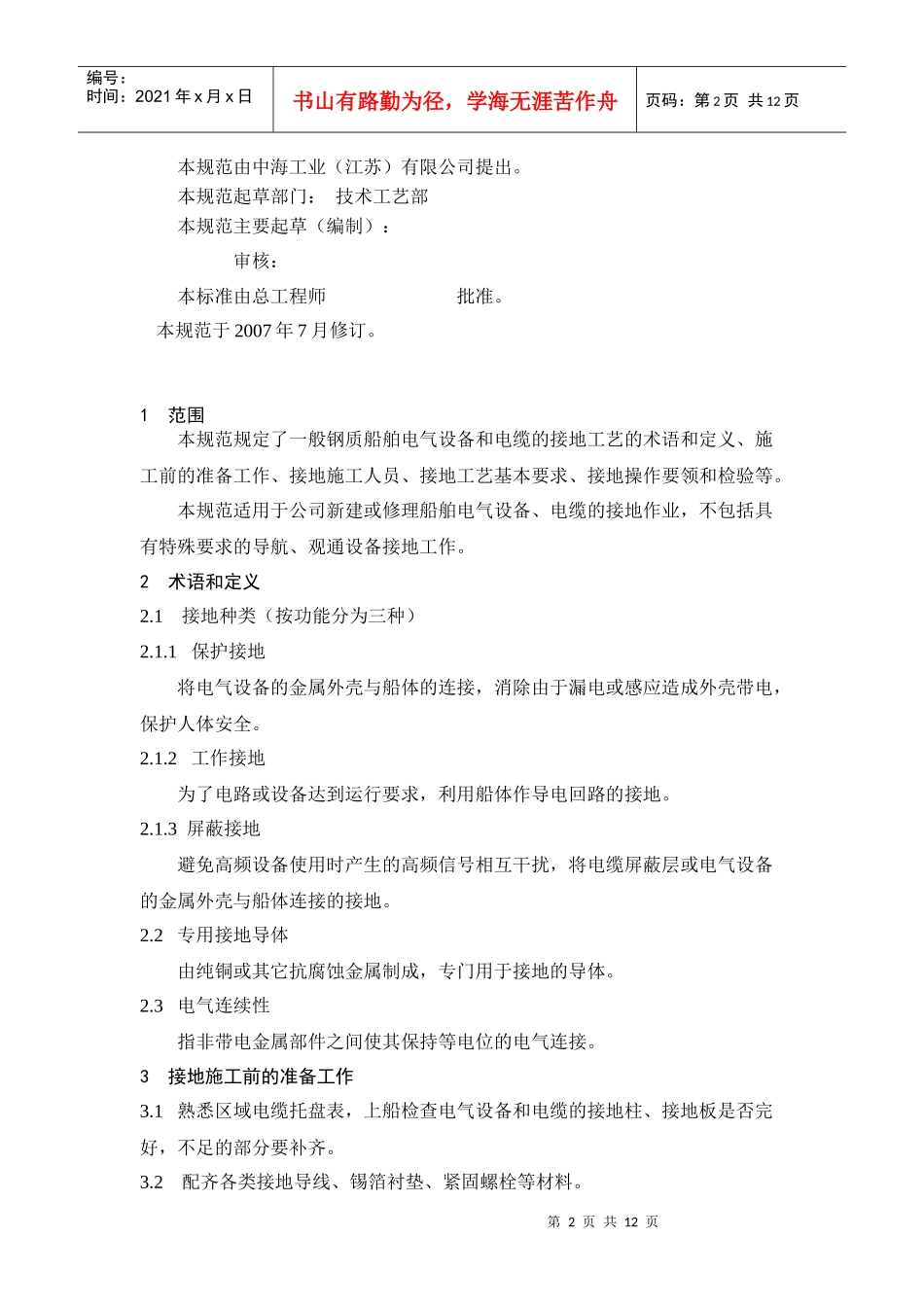

船舶电气设备和电缆接地工艺规范_第2页
2/12

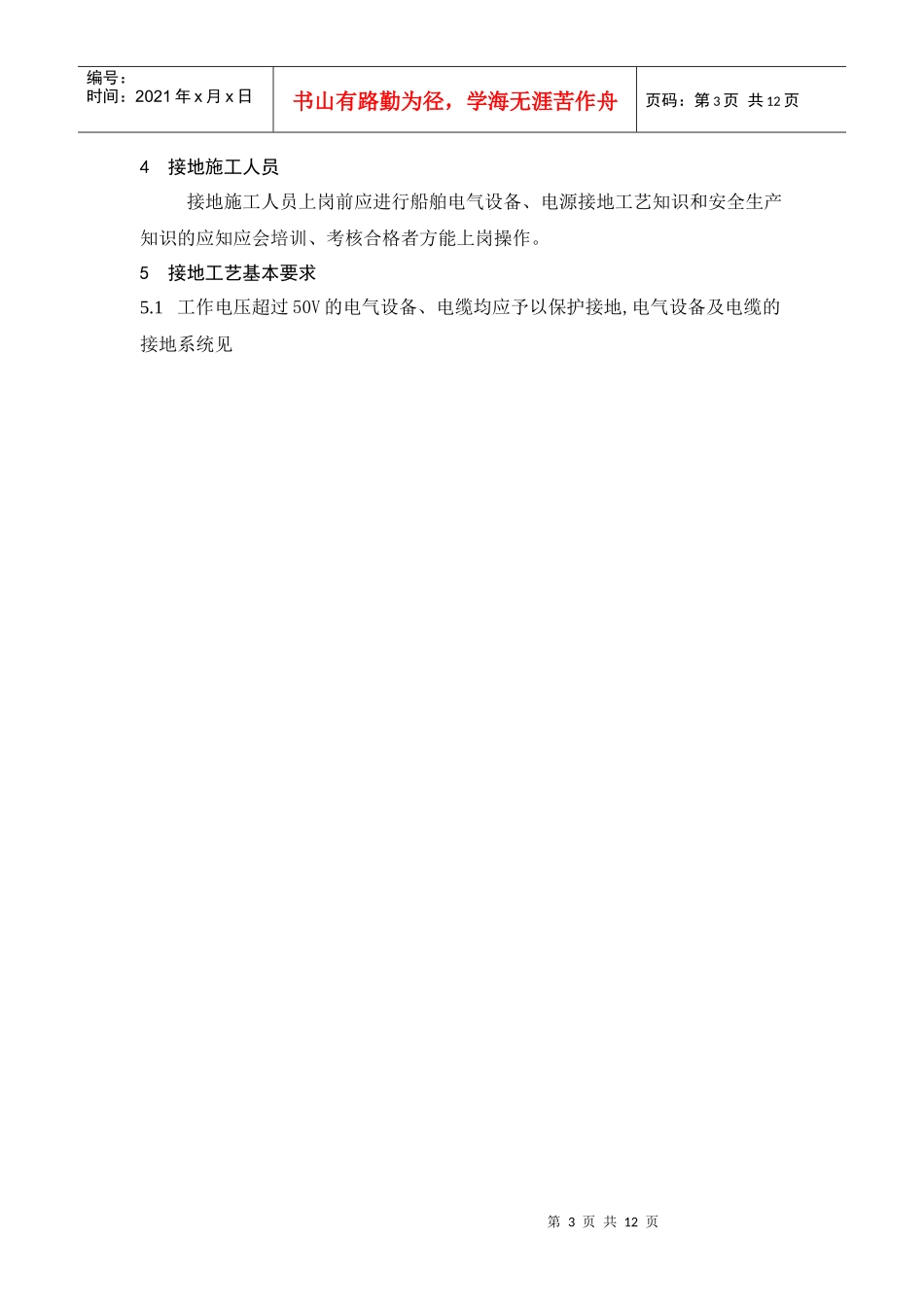

船舶电气设备和电缆接地工艺规范_第3页
3/12
第1页共12页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共12页船舶电气设备和电缆接地工艺规范目次前言........................................................................21范围.....................................................................22术语和定义................................................................23接地施工前的准备工作.....................................................24接地施工人员.............................................................35接地工艺基本要求.........................................................36接地操作要领.............................................................46.1电气设备接地...........................................................46.2电缆接地...............................................................77检验....................................................................11图1电气设备及电缆的接地系统...............................................3图2电气设备底脚接地.......................................................6图3专用接地导体接地.......................................................6图4电气设备装在非导电材料上的接地.........................................7图5电气设备装在木垫上的接地...............................................7图6用专用接地填料函接地...................................................8图7用电缆金属编织护套编成辫子接地.........................................9图8控制(启动)箱电缆用电缆金属编织护套编成辫子接地.......................9图9控制(启动)箱电缆用金属夹箍接地......................................10图10配电控制柜的电缆接地.................................................10表1电气设备保护接地的专用接地导体的截面积选择.............................5表2电缆接地导体截面积的选择...............................................8前言第2页共12页第1页共12页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共12页本规范由中海工业(江苏)有限公司提出。本规范起草部门:技术工艺部本规范主要起草(编制):审核:本标准由总工程师批准。本规范于2007年7月修订。1范围本规范规定了一般钢质船舶电气设备和电缆的接地工艺的术语和定义、施工前的准备工作、接地施工人员、接地工艺基本要求、接地操作要领和检验等。本规范适用于公司新建或修理船舶电气设备、电缆的接地作业,不包括具有特殊要求的导航、观通设备接地工作。2术语和定义2.1接地种类(按功能分为三种)2.1.1保护接地将电气设备的金属外壳与船体的连接,消除由于漏电或感应造成外壳带电,保护人体安全。2.1.2工作接地为了电路或设备达到运行要求,利用船体作导电回路的接地。2.1.3屏蔽接地避免高频设备使用时产生的高频信号相互干扰,将电缆屏蔽层或电气设备的金属外壳与船体连接的接地。2.2专用接地导体由纯铜或其它抗腐蚀金属制成,专门用于接地的导体。2.3电气连续性指非带电金属部件之间使其保持等电位的电气连接。3接地施工前的准备工作3.1熟悉区域电缆托盘表,上船检查电气设备和电缆的接地柱、接地板是否完好,不足的部分要补齐。3.2配齐各类接地导线、锡箔衬垫、紧固螺栓等材料。第3页共12页第2页共12页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共12页4接地施工人员接地施工人员上岗前应进行船舶电气设备、电源接地工艺知识和安全生产知识的应知应会培训、考核合格者方能上岗操作。5接地工艺基本要求5.1工作电压超过50V的电气设备、电缆均应予以保护接地,电气设备及电缆的接地系统见第4页共12页第3页共12页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共12页5.2不论是专用接地导体或靠设备底座(或支架)接地,其接触面均应光洁平贴,衬锡箔,保证有良好的接触,并应...
