龙滩煤矿抽风机安装工程施工组织设计VIP专享VIP免费

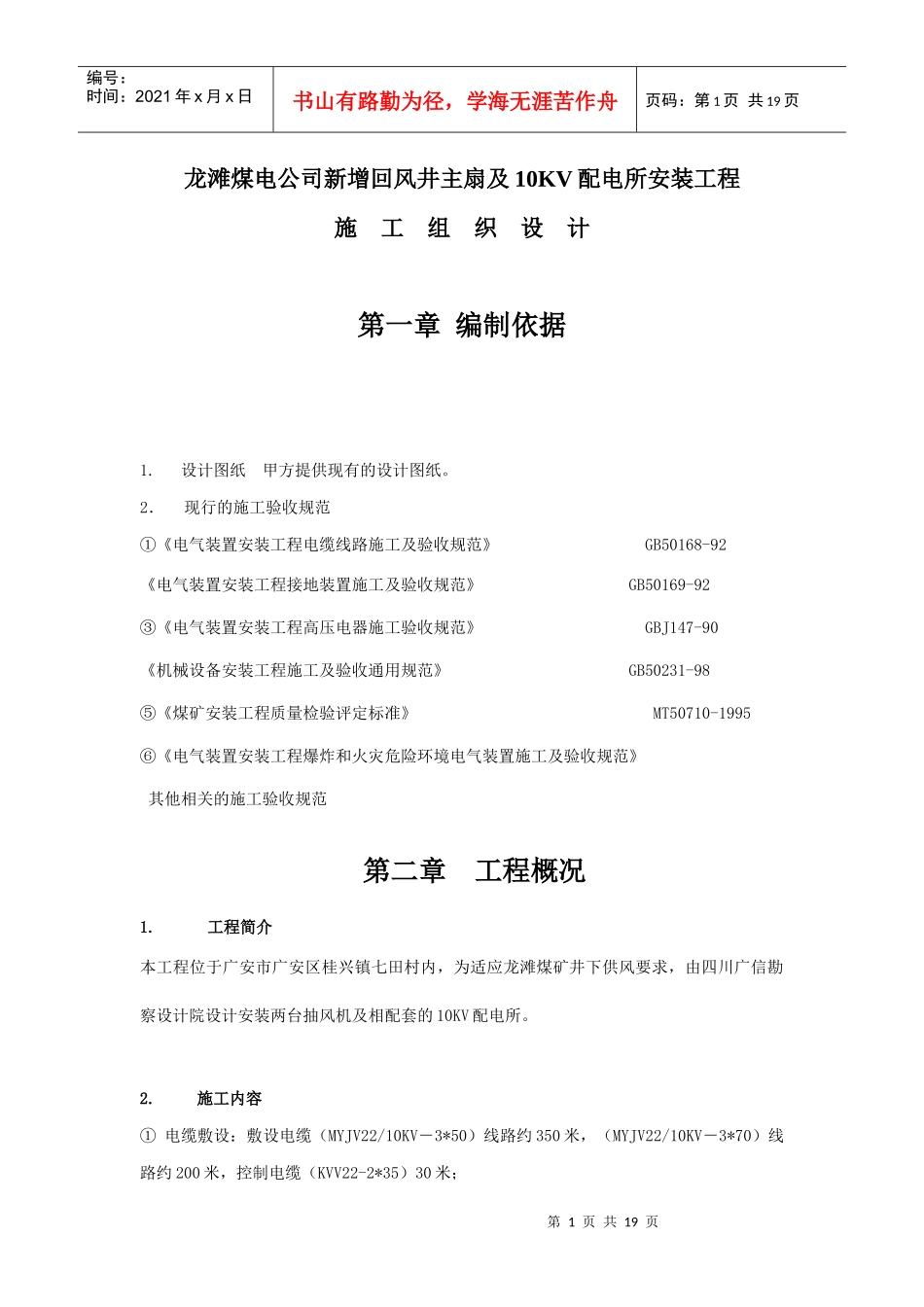

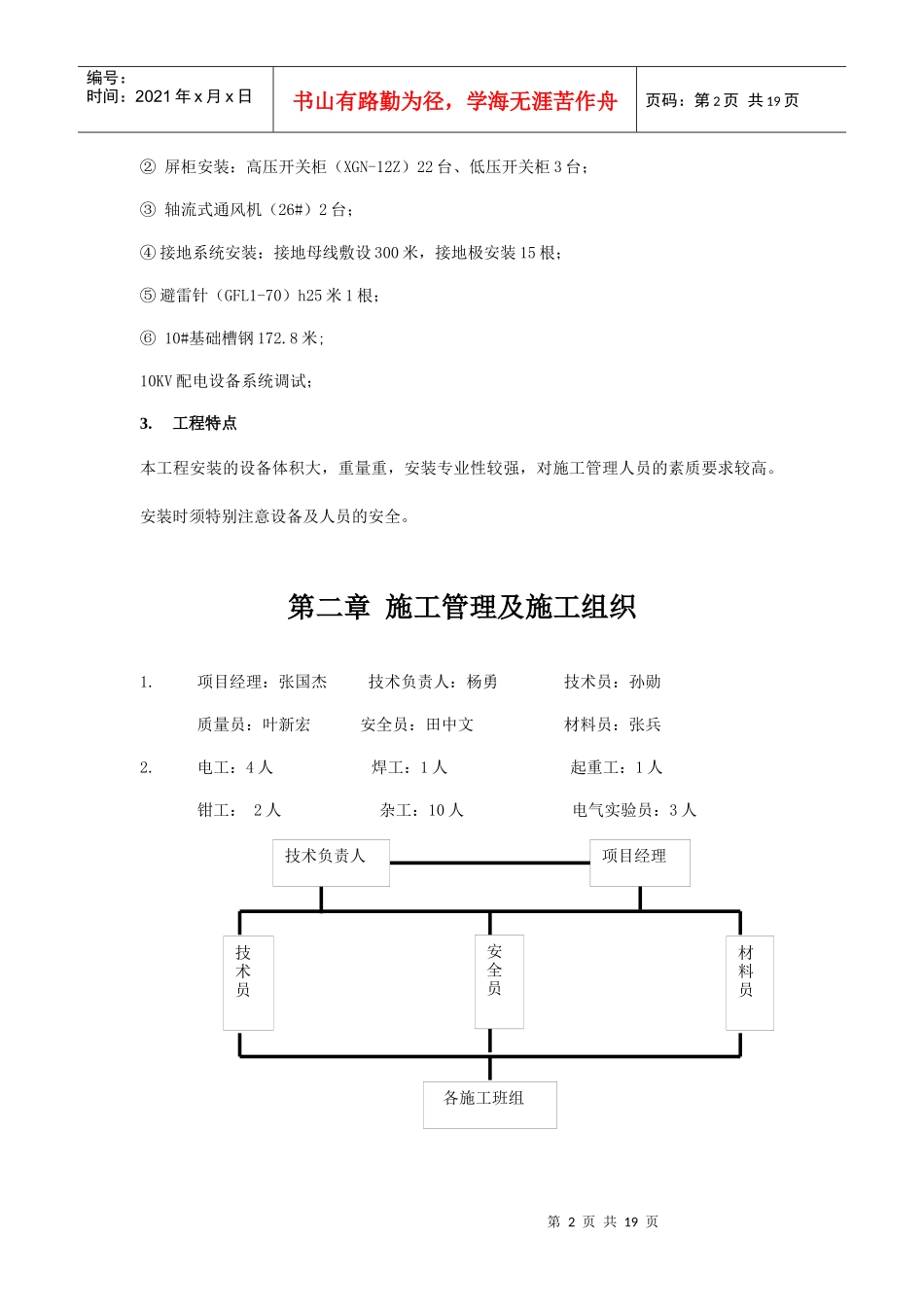

第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页龙滩煤电公司新增回风井主扇及10KV配电所安装工程施工组织设计第一章编制依据1.设计图纸甲方提供现有的设计图纸。2．现行的施工验收规范①《电气装置安装工程电缆线路施工及验收规范》GB50168-92《电气装置安装工程接地装置施工及验收规范》GB50169-92③《电气装置安装工程高压电器施工验收规范》GBJ147-90《机械设备安装工程施工及验收通用规范》GB50231-98⑤《煤矿安装工程质量检验评定标准》MT50710-1995⑥《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》其他相关的施工验收规范第二章工程概况1.工程简介本工程位于广安市广安区桂兴镇七田村内，为适应龙滩煤矿井下供风要求，由四川广信勘察设计院设计安装两台抽风机及相配套的10KV配电所。2.施工内容①电缆敷设：敷设电缆（MYJV22/10KV－3*50）线路约350米，（MYJV22/10KV－3*70）线路约200米，控制电缆（KVV22-2*35）30米；第2页共19页第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页②屏柜安装：高压开关柜（XGN-12Z）22台、低压开关柜3台；③轴流式通风机（26#）2台；④接地系统安装：接地母线敷设300米，接地极安装15根；⑤避雷针（GFL1-70）h25米1根；⑥10#基础槽钢172.8米;10KV配电设备系统调试；3.工程特点本工程安装的设备体积大，重量重，安装专业性较强，对施工管理人员的素质要求较高。安装时须特别注意设备及人员的安全。第二章施工管理及施工组织1.项目经理：张国杰技术负责人：杨勇技术员：孙勋质量员：叶新宏安全员：田中文材料员：张兵2.电工：4人焊工：1人起重工：1人钳工：2人杂工：10人电气实验员：3人技术负责人项目经理技术员安全员材料员各施工班组第3页共19页第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页第三章施工计划1.初期阶段①由建设方（或设计方）技术交底，图纸会审。②设备基础验收。③提出材料计划，采购材料。2.安装阶段①风机轨道安装，屏柜基础槽钢安装；②接地系统安装；③设备就位及组装；④电缆敷设及电缆头制作安装。⑤设备附件及仪表安装3.调试、验收阶段①对配电设备进行单及系统调试电缆线路送电试运行。②对电缆线路及配电设备送电试运行。通用机单体试运行。第四章施工方案及技术措施一、设备安装1．施工流程基础处理与划线→设备就位与粗平→一次灌浆→调整与精平→二次灌浆→清洗与装配→电气配合安装→试运转→中间交工2．主要施工方法与技术措施第4页共19页第3页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共19页1）设备的卸车a.设备卸车所选用的汽车液压起重机规格视设备的重量而定，吊机的停车位置须考虑到地坪的支承能力，地下管线的设置情况及吊机上方的架空电线。b.起吊有木箱包装的设备时，吊装千斤需设置在有标记的位置处，若无包装则设置在设备上的指定位置。c.设备上的防护物品和包装，应在施工工序需要时拆除，不得过早拆除，以免设备受损。d.大型吊机使用前，吊机司机应来现场，熟悉环境，提出吊车停车的位置要求及是否要放置路基板，且与现场起重指挥统一指挥信号，避免指挥失误。2）设备的拖运a.施工前熟悉施工现场设备布置平面图，了解现场设备安装位置和方向。b.拖运前对设备进行外观检查，发现有缺陷时，及时向现场负责人报告。c.设备在拖运时，须铺设木板或枕木，以保护混凝土地面和改善其受力状况。枕木与枕木的间距须与设备的宽度一致，枕木的接口须交叉，放置平稳且无摇晃感。d.放置滚杠时须考虑拖运设备的运动方向，滚杠的间距保持500～600mm为宜，确保设备底座不变形。e.对于无公共底座的设备，如卧式容器，则在拖运前制作拖排。f.设备拖运时，拖拉千斤应设置在公共底座或设备的可靠位置上，不得任意选取避免设备第5页共19页第4页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共19页受损。g.设备拖上基础后，用耙杆葫芦起吊进行脱排，起吊点要选择合适位置，防止设备受力变形。3）设备的开箱与检查设备...
