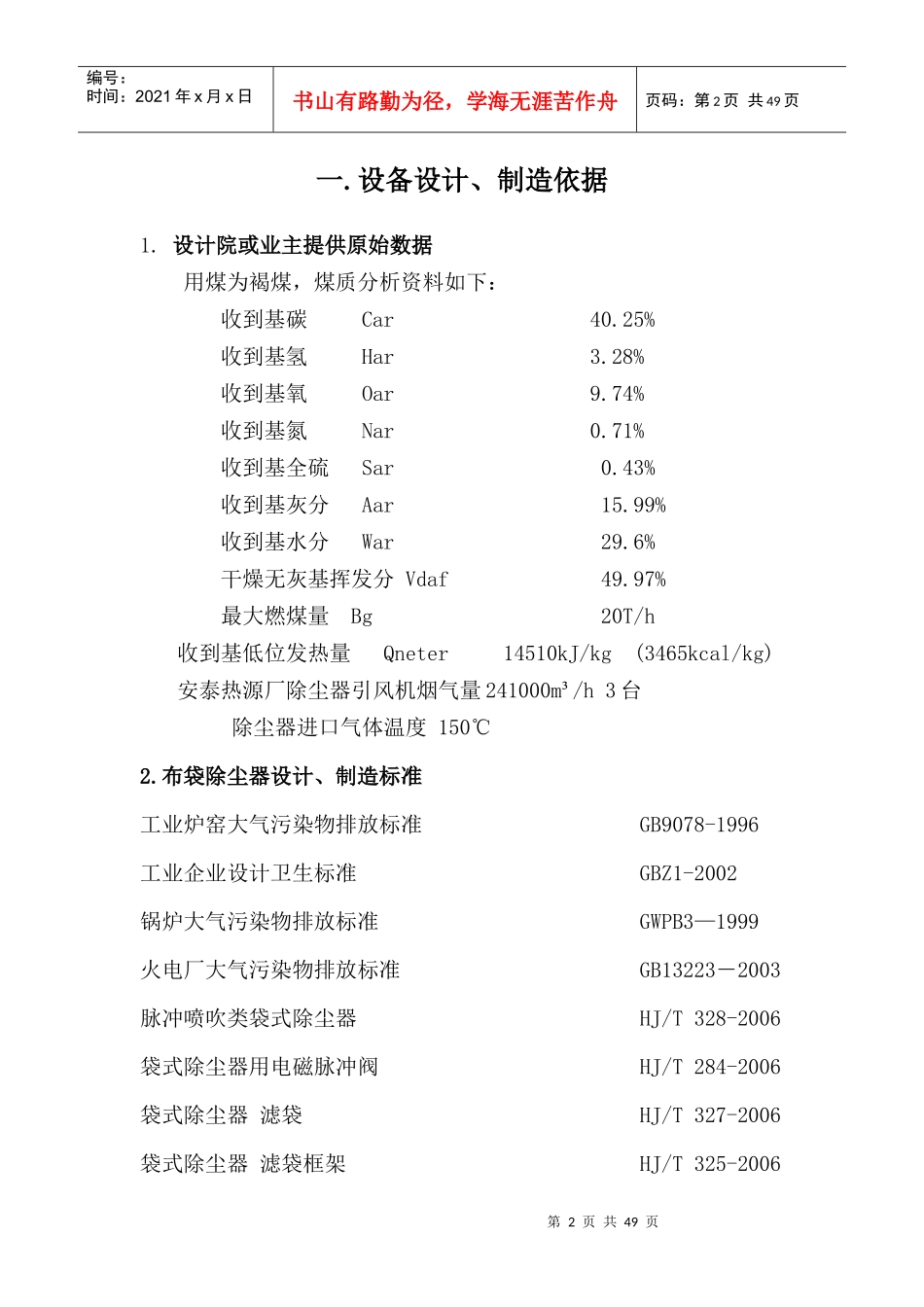

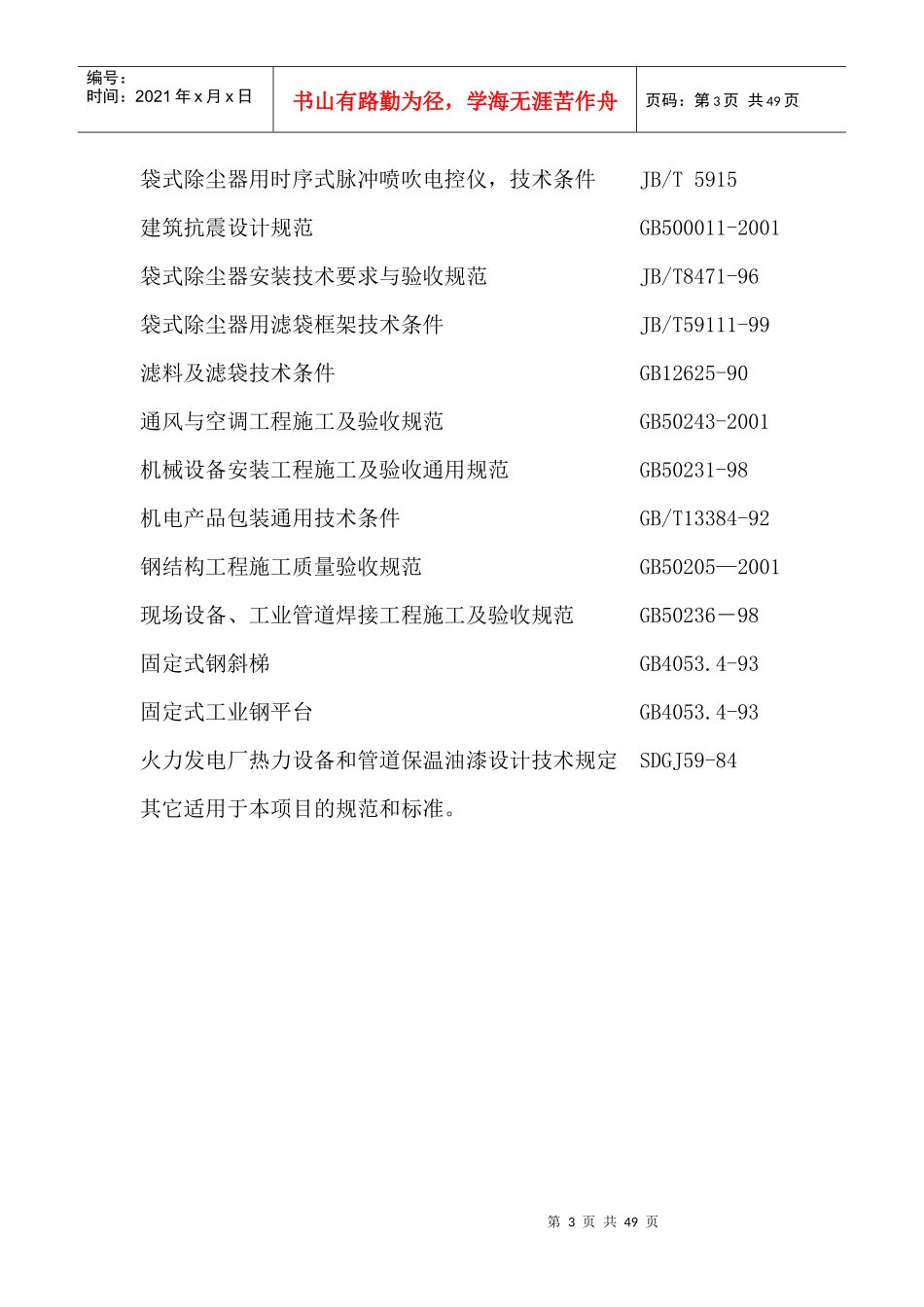

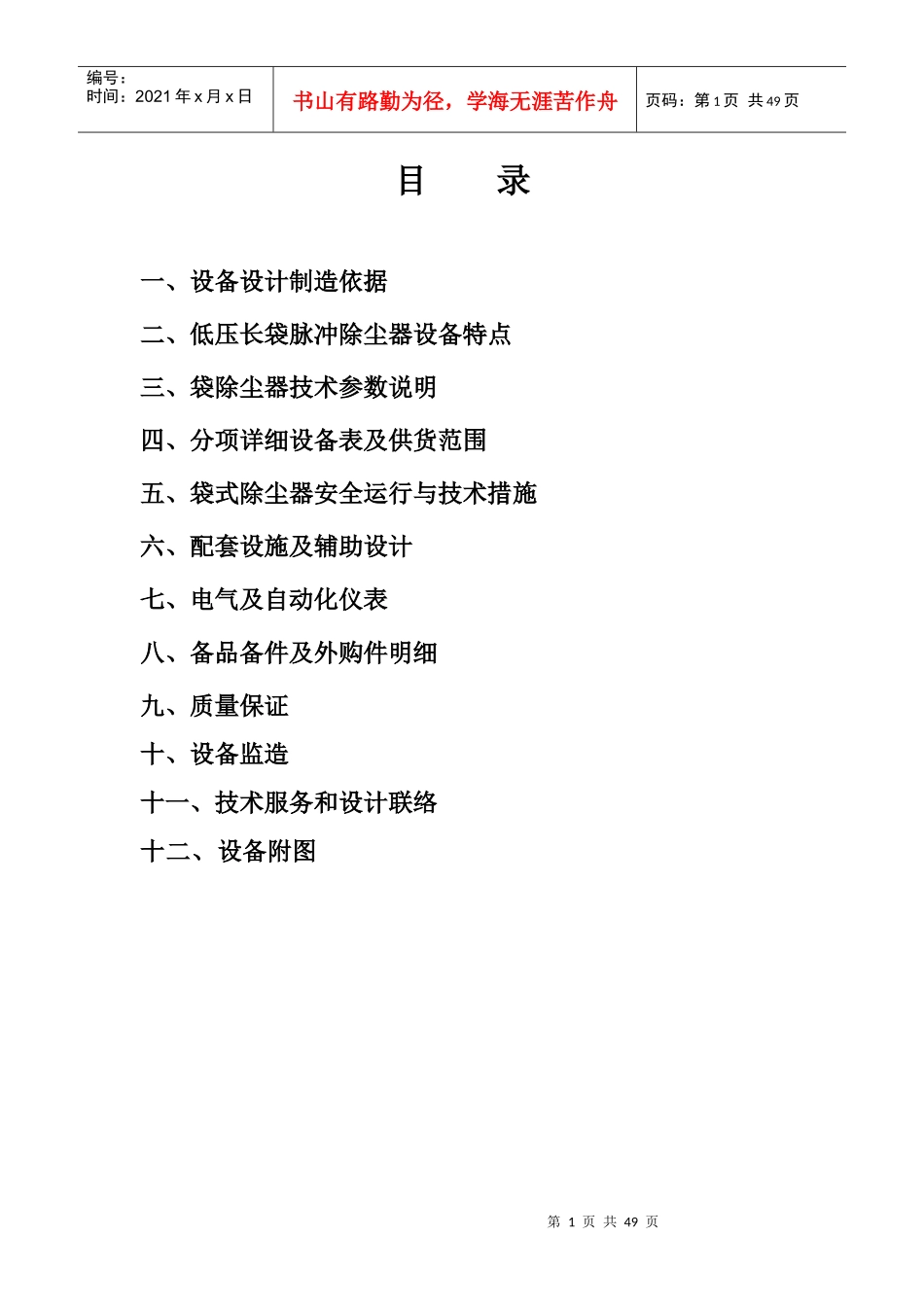

第1页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共49页目录一、设备设计制造依据二、低压长袋脉冲除尘器设备特点三、袋除尘器技术参数说明四、分项详细设备表及供货范围五、袋式除尘器安全运行与技术措施六、配套设施及辅助设计七、电气及自动化仪表八、备品备件及外购件明细九、质量保证十、设备监造十一、技术服务和设计联络十二、设备附图第2页共49页第1页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共49页一.设备设计、制造依据1.设计院或业主提供原始数据用煤为褐煤，煤质分析资料如下：收到基碳Car40.25%收到基氢Har3.28%收到基氧Oar9.74%收到基氮Nar0.71%收到基全硫Sar0.43%收到基灰分Aar15.99%收到基水分War29.6%干燥无灰基挥发分Vdaf49.97%最大燃煤量Bg20T/h收到基低位发热量Qneter14510kJ/kg(3465kcal/kg)安泰热源厂除尘器引风机烟气量241000m³/h3台除尘器进口气体温度150℃2.布袋除尘器设计、制造标准工业炉窑大气污染物排放标准GB9078-1996工业企业设计卫生标准GBZ1-2002锅炉大气污染物排放标准GWPB3—1999火电厂大气污染物排放标准GB13223－2003脉冲喷吹类袋式除尘器HJ/T328-2006袋式除尘器用电磁脉冲阀HJ/T284-2006袋式除尘器滤袋HJ/T327-2006袋式除尘器滤袋框架HJ/T325-2006第3页共49页第2页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共49页袋式除尘器用时序式脉冲喷吹电控仪，技术条件JB/T5915建筑抗震设计规范GB500011-2001袋式除尘器安装技术要求与验收规范JB/T8471-96袋式除尘器用滤袋框架技术条件JB/T59111-99滤料及滤袋技术条件GB12625-90通风与空调工程施工及验收规范GB50243-2001机械设备安装工程施工及验收通用规范GB50231-98机电产品包装通用技术条件GB/T13384-92钢结构工程施工质量验收规范GB50205—2001现场设备、工业管道焊接工程施工及验收规范GB50236－98固定式钢斜梯GB4053.4-93固定式工业钢平台GB4053.4-93火力发电厂热力设备和管道保温油漆设计技术规定SDGJ59-84其它适用于本项目的规范和标准。第4页共49页第3页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共49页二．低压长袋脉冲除尘器设备特点1．长袋低压脉冲袋式收尘器综述我公司的LCDM型长袋低压脉冲袋式收尘器技术是以自行研发为主，消化吸收国外技术、国内环保研究院，结合部分国外配件系统经验的基础上而来，经过大量实验及实践，广泛应用于电力、建材、化工、钢铁等行业，其主要特点：采用了淹没脉冲除尘阀，降低了脉冲清灰压缩气体的压力；喷吹管上的每个喷吹口对准布袋的中心喷入每条滤袋内，由于气体加速运动所引射的大量气流，大大提高了喷吹清灰效果，使袋长可长达到6-8米，减小了占地面积。设备脉冲喷吹清灰，卸灰均采用PLC控制（设置了DCS接口），并根据系统运行需要自动选用定时或定压差方式。单室离线清灰的设置，方便了用户设备的在线检修。经过广泛分析国内外针对燃煤锅炉烟气的除尘技术和除尘器配套设备质量，在LCDM型低压脉冲除尘器成熟技术基础上，我们增加了一系列的保护和检测系统，完整地设计出锅炉用布袋除尘器，并且已经在以下众多项目上得到了运用和检验。其工作原理是：含尘烟气从袋式除尘器的中箱体下部进入，经等量送风管分配后流入过滤空间，由外向内流经滤袋进行过滤，粉尘被阻留在滤袋外表，大颗粒粉尘因气流均布装置及重力作用落入灰斗，滤袋表层第5页共49页第4页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共49页的粉尘，通过喷吹装置逐排对滤袋清灰而落入灰斗，干净烟气在袋内上升，经袋口和上箱体后排出。长袋低压脉冲袋式除尘器具有成熟可靠、强力清灰、阻力小、机械故障少、检修方便、节能以及能在高、低负荷下安全运行等特点。2.我公司袋除尘器设计理念及技术特点袋式除尘器属于一级过滤，集念有仓室、所有滤袋之间均为并联关系，区别于电除尘几个电场串联进行数级过滤捕集方式。因此，设计时要求充分考虑进风总管与各支管的流量分配和阻力分布情况，合理选择气流速度，合理设置均风导流...
