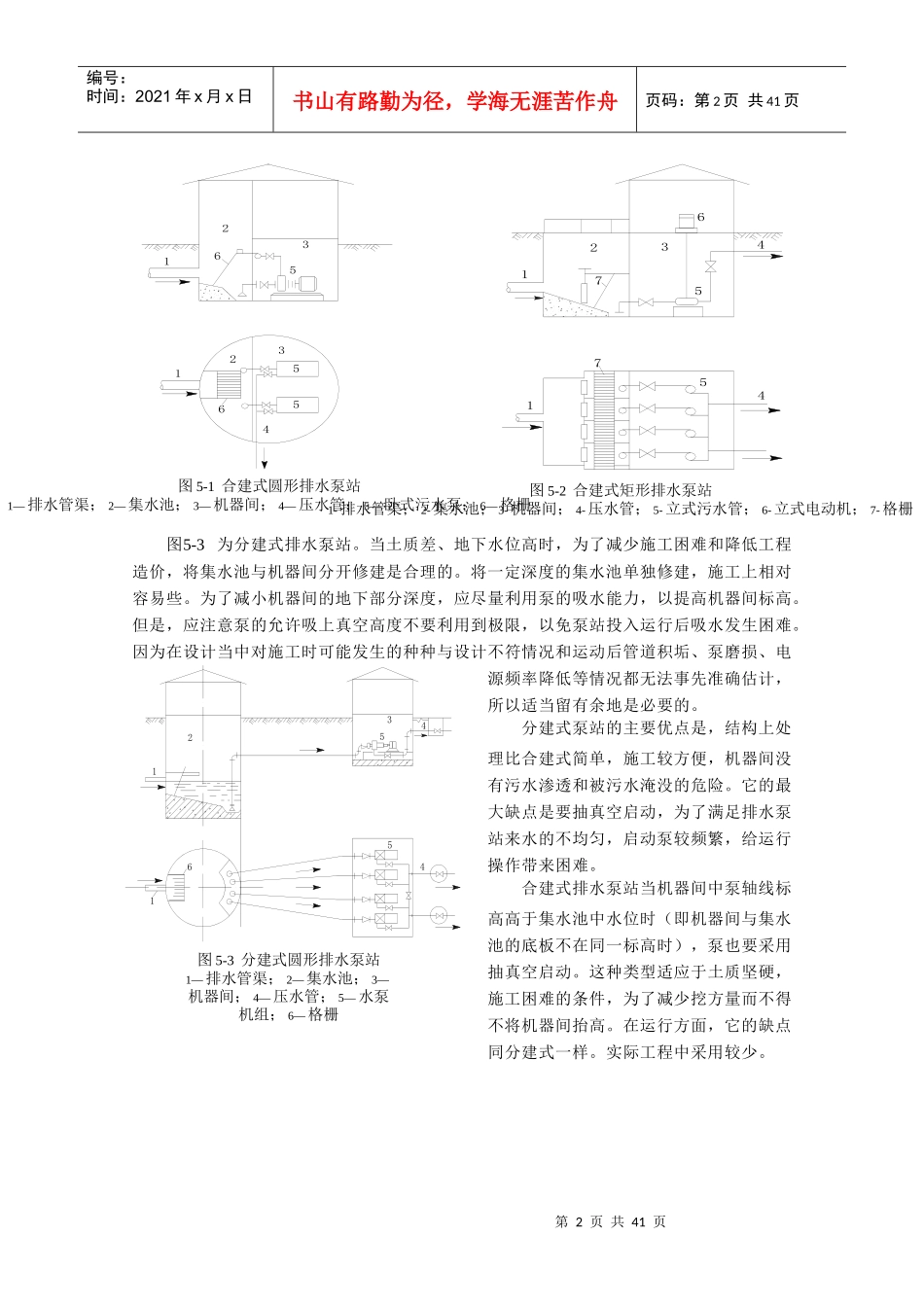

第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共41页第5章排水泵站5.1排水泵站的分类与特点5.1.1组成与分类排水泵站的工作特点是它所抽升的水是不干净的，一般含有大量的杂质，而且来水的流量逐日逐时都在变化。排水泵站的基本组成包括：机器间、集水池、格栅、辅助间，有时还附设有变电所。机器间内设置泵机组和有关的附属设备。格栅和吸水管安装在集水池内，集水池还可以在一定程度上调节来水的不均匀性，以使泵能较均匀工作。格栅作用是阻拦水中粗大的固体杂质，以防止杂物阻塞和损坏泵，因此，格栅又叫拦污栅。辅助间一般包括贮藏室、修理间、休息室和厕所等。排水泵站按其排水的性质，一般可分为污水（生活污水、生产污水）泵站、雨水泵站、合流泵站和污泥泵站。按其在排水系统中的作用，可分为中途泵站（或叫区域泵站）和终点泵站（又叫总泵站）。中途泵站通常是为了避免排水干管埋设太深而设置的。终点泵站就是将整个城镇的污水或工业企业的污水抽送到污水处理厂或将处理后的污水进行农田灌溉或直接排入水体。按泵启动前能否自流充水分为自灌式泵站和非自灌式泵站。按泵房的平面形状，可以分为圆形泵站和矩形泵站。按集水池与机器间的组合情况，可分为合建式泵站和分建式泵站。按采用的泵特殊性又有潜水泵站和螺旋泵站。按照控制的方式又可分为人工控制、自动控制和遥控3类。5.1.2排水泵站的基本类型及特点排水泵站的类型取决于进水管渠的埋设深度、来水流量、泵机组的型号与台数、水文地质条件以及施工方法等因素。选择排水泵站的类型应从造价、布置、施工、运行条件等方面综合考虑。下面就几种典型的排水泵站说明其优缺点及适用条件。图5-1为合建式圆形排水泵站，装设卧式泵，自灌式工作。适合于中、小型排水量，泵不超过4台。圆形结构受力条件好，便于采用沉井法施工，可降低工程造价，泵启动方便，易于根据吸水井中水位实现自动操作。缺点是：机器内机组与附属设备布置较困难，当泵房很深时，工人上下不便，且电动机容易受潮。由于电动机深入地下，需考虑通风设施，以降低机器间的温度。若将此种类型泵站中的卧式泵改为立式离心泵（也可用轴流泵），就可避免上述缺点。但是，立式离心泵安装技术要求较高，特别是泵房较深，传动轴甚长时，须设中间轴承及固定支架，以免泵运行时传动轴发生振荡。由于这种类型能减少泵房面积，降低工程造价，并使电气设备运行条件和工人操作条件得到改善，故在我国仍广泛采用。图5-2为合建式矩形排水泵站，装设立式泵，自灌式工作。大型泵站用此种类型较合适。泵台数为4台或更多时，采用矩形机器间，在机组、管道和附属设备的布置方面较为方便，启动操作简单，易于实现自动化。电气设备置于上层，不易受潮，工人操作管理条件良好。缺点是建造费用高。当土质差，地下水位高时，因不利施工，不宜采用。第2页共41页第1页共41页123456145图5-3分建式圆形排水泵站1—排水管渠；2—集水池；3—机器间；4—压水管；5—水泵机组；6—格栅12345671457图5-2合建式矩形排水泵站1-排水管渠；2-集水池；3-机器间；4-压水管；5-立式污水管；6-立式电动机；7-格栅图5-1合建式圆形排水泵站1—排水管渠；2—集水池；3—机器间；4—压水管；5—卧式污水泵；6—格栅123456655321编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共41页图5-3为分建式排水泵站。当土质差、地下水位高时，为了减少施工困难和降低工程造价，将集水池与机器间分开修建是合理的。将一定深度的集水池单独修建，施工上相对容易些。为了减小机器间的地下部分深度，应尽量利用泵的吸水能力，以提高机器间标高。但是，应注意泵的允许吸上真空高度不要利用到极限，以免泵站投入运行后吸水发生困难。因为在设计当中对施工时可能发生的种种与设计不符情况和运动后管道积垢、泵磨损、电源频率降低等情况都无法事先准确估计，所以适当留有余地是必要的。分建式泵站的主要优点是，结构上处理比合建式简单，施工较方便，机器间没有污水渗透和被污水淹没的危险。它的最大缺点是要抽真空启动，为了满足排水泵站来水的不均匀，启动泵较频繁，给...
