粉煤灰供热项目线路改造工程施工组织设计方案VIP免费

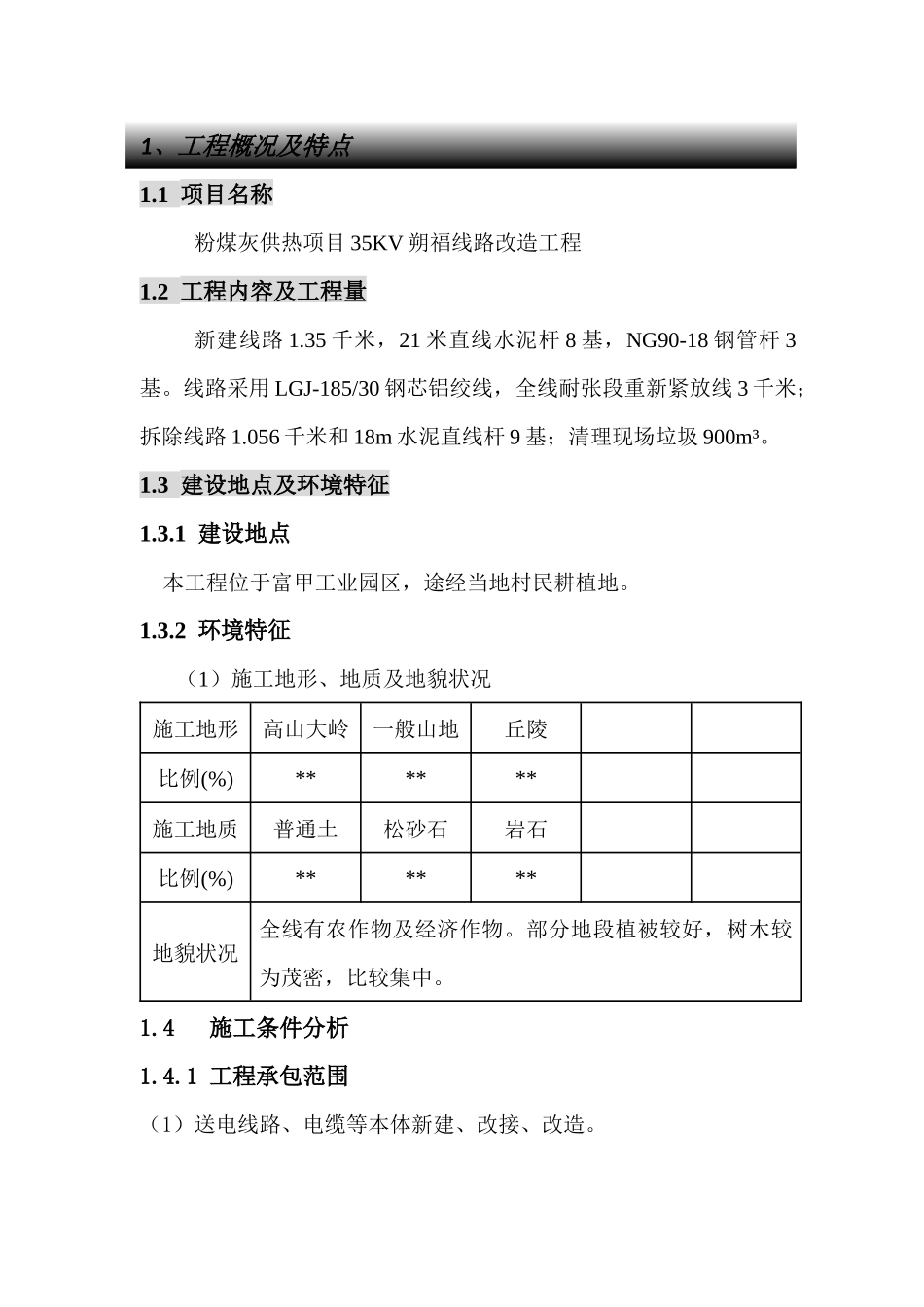

粉煤灰供热项目35KV朔福线路改造工程施工组织编制单位:朔州市平朔电力工程有限公司编制人：编制日期:二零一二年七月1、工程概况及特点1.1项目名称粉煤灰供热项目35KV朔福线路改造工程1.2工程内容及工程量新建线路1.35千米，21米直线水泥杆8基，NG90-18钢管杆3基。线路采用LGJ-185/30钢芯铝绞线，全线耐张段重新紧放线3千米；拆除线路1.056千米和18m水泥直线杆9基；清理现场垃圾900m³。1.3建设地点及环境特征1.3.1建设地点本工程位于富甲工业园区，途经当地村民耕植地。1.3.2环境特征（1）施工地形、地质及地貌状况施工地形高山大岭一般山地丘陵比例(%)******施工地质普通土松砂石岩石比例(%)******地貌状况全线有农作物及经济作物。部分地段植被较好，树木较为茂密，比较集中。1.4施工条件分析1.4.1工程承包范围（1）送电线路、电缆等本体新建、改接、改造。（2）新线路架设调试。（3）跨越通讯线、电力线、铁路，公路施工及措施。（4）杆塔编号、警示和相序牌标志牌（5）施工安全、文明措施.（6）杆塔防盗措施。（7）本标段原线路拆除及物资运回都匀供电局物资中心。（8）受甲方委托进行主材采购、运输、保管。（9）受甲方委托，直接与设计联系，完成线路交接桩工作；（10）在甲方指定的厂家范围内的采购材料，保证质量，甲方提供设备的催货、运输、保管；（11）为了正常施工所需办理的相关手续以及通讯干扰处理（一、二级通讯线除外）、施工临时占地等。（12）配合竣工验收、工程移交工作；（13）施工验收后至投产期间的线路维护保管；（14）系统调试，保证线路畅通；（15）竣工后施工资料整理并移交甲方（16）竣工后一年内的质量保证。1.4.2交通运输工地运输距离：人力平均运输距离1.4公里。1.4.3交叉跨越距离序号跨越物名称最小垂直距离1公路至路面7米2弱电线路3米3电力线路3米2、施工方案2.1施工准备2.1.1劳动力及技术力量安排2.1.1.1本工程投入的施工技术力量计划见表4-1。表4-1施工技术力量计划表序号工序名称技术及管理人员特殊工种普通工人测工压接工焊工机械手1前期准备7262基础工程736203杆塔工程7336154架线工程9336105竣工验收及移7313交2.1.1.2以上列入的工程技术、质量管理人员都具有35千伏以上线路施工经验，包括合同工在内的所有施工人员在进入施工现场前均针对本工程特点进行岗前培训。各施工队配备专职技术员和专（兼）职质质检员、安全员，并按工序需要配备相应的特殊工种，参加施工的特殊工种人员如测工、焊工、压接手、机械手、高空作业人员等均持证上岗。2.1.1.3施工人员组织经业主或监理工程师批准确认后，在工程开工前进入现场分管各自的工作，施工期间不得调离或兼管与本项目无关的工作。2.1.2技术资料准备2.1.2.1工程开工前由项目管理部组织人员结线路情况进行详细调查，组织人员认真仔细地阅读设计图纸，积极参加业主单位组织的施工图交底和会审。2.1.2.2根据现场调查资料、施工图会审纪要、设计图纸及有关规范，编制详细的《施工组织设计》和作业指导书，并在分部工程开工前进行详细的技术交底。2.1.2.3根据本工程特点，并结合我公司已编制的《施工工法》，在本工程中将提供或新编以下作业指导书、技术措施：1）《施工组织设计》2）《工程材料计划表》3）《线路复测及基础施工作业指导书》4）《自立式铁塔分解组塔作业指导书》5）《架线及附件安装作业指导书》6）《跨越河流的施工方案》7）《跨越高压电力线的施工方案》8）《质量计划及安全保证措施》9）《安全计划及安全保证措施》10）《环境保护及文明施工措施》2.1.2.4技术交底及技术培训1）常规施工，在每道工序施工前，由项目总工程师负责主持，由工程部部长负责组织，对施工人员进行详细的技术交底工作，同时进行安全和质量交底。2）特殊施工由项目总工程师主持、负责讲解施工的技术要点及要求，对施工人员进行具体的有针对性的培训。3）分部或分项工程开始前由项目部组织进行工艺试点，并邀请业主及监理参加，使施工工艺达到标准化。2.1.3施工机械配置2.1.3.0001项目物部按工程部的具体要求制定详细的施工机械和工器具供应计划，并负责配备、检查、保养、发运并根据工序安排向各施工队配发工...
