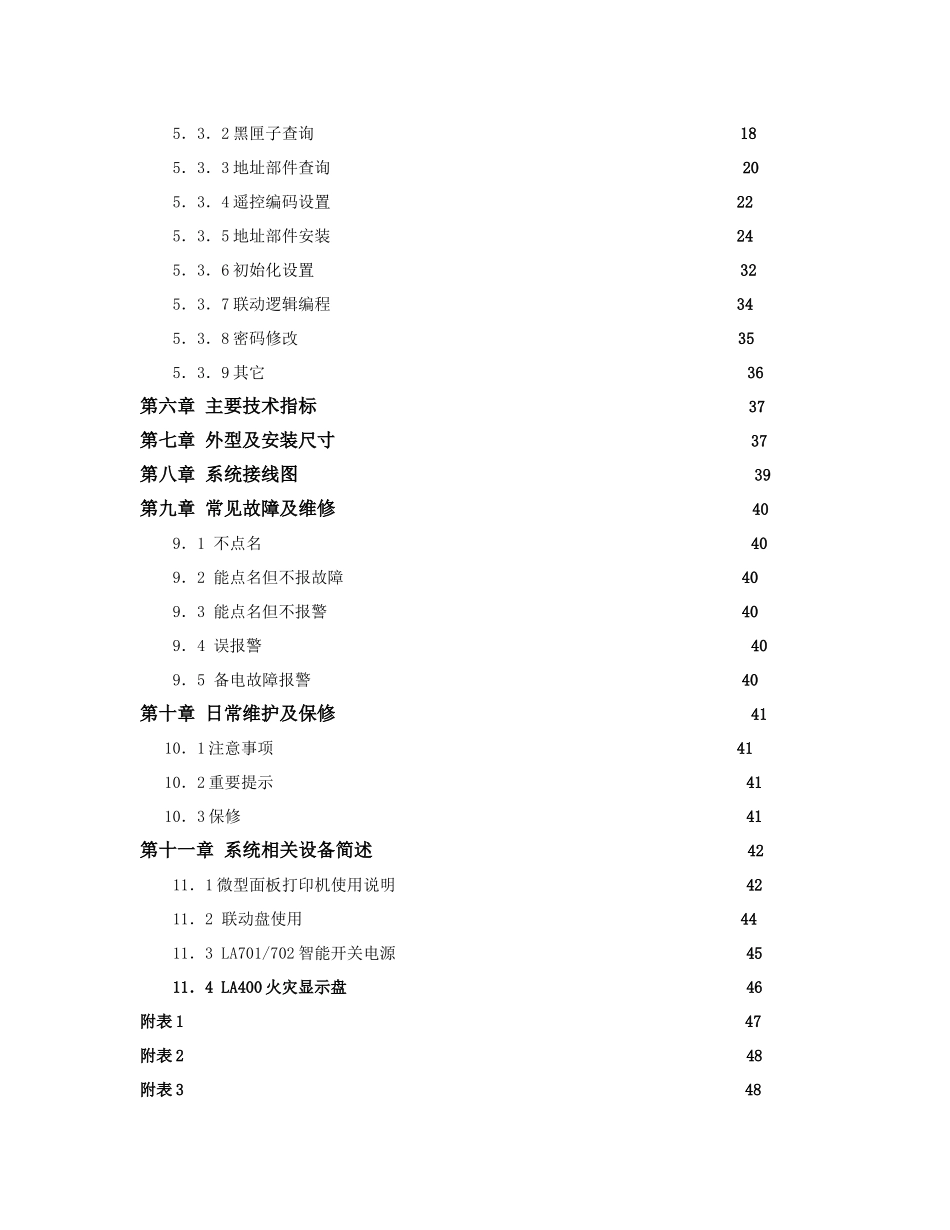

LA040火灾报警控制器(联动型)说明书目录第一章概述4第二章LA040火灾报警控制器(联动型)面板图5第三章基本操作指南73.1开机73.2关机73.3监控状态下操作73.4火警信息73.5故障信息83.6联动信息83.7隔离信息93.8键锁与解锁10第四章基本功能及报警处理114.1火警报警114.2探头故障报警114.3总线故障报警114.4主电故障报警114.5备电隔离报警114.6清洗预报12第五章LA040菜单系统详解135.1菜单系统135.2菜单操作145.3菜单详解145.3.1登录结果查询145.3.2黑匣子查询185.3.3地址部件查询205.3.4遥控编码设置225.3.5地址部件安装245.3.6初始化设置325.3.7联动逻辑编程345.3.8密码修改355.3.9其它36第六章主要技术指标37第七章外型及安装尺寸37第八章系统接线图39第九章常见故障及维修409.1不点名409.2能点名但不报故障409.3能点名但不报警409.4误报警409.5备电故障报警40第十章日常维护及保修4110.1注意事项4110.2重要提示4110.3保修41第十一章系统相关设备简述4211.1微型面板打印机使用说明4211.2联动盘使用4411.3LA701/702智能开关电源4511.4LA400火灾显示盘46附表147附表248附表348第一章概述LA040火灾报警控制器(联动型)为中文显示报警联动一体的控制器,主控机含16个探测总线回路(每回路带128点),48点单键控制总线联动盘,8个硬接线点,由主控机可向外扩展84个子站(每个子站带128点),另外还可连接智能开关电源,智能联动盘,智能功放、重复显示屏、消防主机等,主要适用于大型火灾报警控制系统。由于采用彩色LCD大屏显示,各种复杂操作均由菜单操作所代替,直观清晰、简单易懂,系统实现了现场编程的功能(联动控制逻辑、联动盘控制点、及设备名、位置等中文信息,可即时改写);除具备同类产品基本功能外,还增加了探测器遥控编码功能,探测清洗预报功能及单独设定探测器灵敏度等,使系统操作更加灵活,性能更加稳定。第二章LA040火灾报警控制器(联动型)面板图LA040火灾报警控制器(联动型)面板功能介绍:远程通讯:当系统与PC机通讯或与其它远程通讯主机通讯时,远程通讯灯亮红外通讯:待开发主电工作:指示本机系统所配的电源装置供电正常主电故障:指示本机系统所配的电源装置供电故障备电工作:指示本机系统所配的电源装置供电蓄电池正常备电故障:指示本机系统所配的电源装置供电蓄电池故障扫描指示:当系统处于扫描时,指示灯常亮0.总线故障:系统有探测回路短路时,指示灯闪烁联动故障:系统内有模块类地址点故障时,指示灯闪烁探测故障:系统内有探测器及手报类地址点故障时,指示灯闪烁子站故障:系统内有子站故障时,指示灯闪烁打印故障:打印机通讯出错时,指示灯闪烁火灾预警:暂无定义喷放延时:暂无定义1——火警:有火警发生时,该灯闪烁,直至复位故障:有故障发生时,该灯闪烁,直至复位联动:有联动控制信号发出时,该灯闪烁,直至复位隔离:系统存在隔离部件时,该灯闪烁,掉电不丢失,直至手动开启隔离部件或系统重新登录2——联动开关,分为禁止、手动和自动3——硬接线区,注册成功后,绿灯常亮,按下启动设备,绿灯闪烁,再次按下停止,绿灯常亮,出现故障时,绿灯熄灭4——系统配置联动控制盘5——液晶显示屏,显示中文信息菜单操作及信息6——光标移动键7——红外通讯通道(暂未开发)8——菜单操作常用按键9——扬声器第三章基本操作指南3.1开机:确认探测器、模块等全部连接正确,总线及联动24V无短路或断路,接通220V交流电源,按下系统配置的电源主电开关(注意:按下的时间不能过短,启动后开关自动弹回),即可开机。系统自检:系统自检中,液晶屏上出现“系统正在自检中……”,此时,面板上的发光管、数码管及联动控制盘、硬接线上的发光管,都循环闪亮,若系统无打印机则系统显示“确认无打印机”(上次在菜单中设置打印机开启),待系统进入监控时打印故障灯闪亮;登录注册:自检后,液晶屏幕上出现(系统设置为开机登录)由于系统忙于搜索内部回路卡、子站、联动盘、硬接线、智能电源、功放和消防通讯主机,控制器对搜索到的结果自动进行登录注册(时间由于搜索的结果不同而有所不同)...
